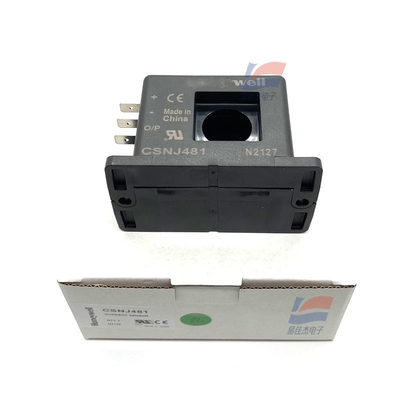

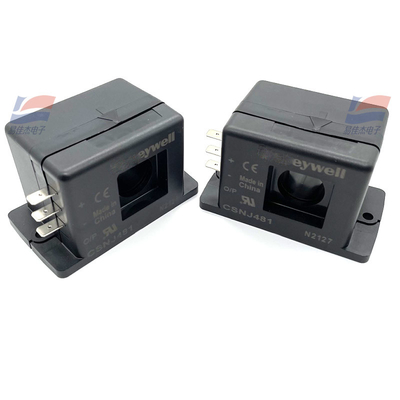

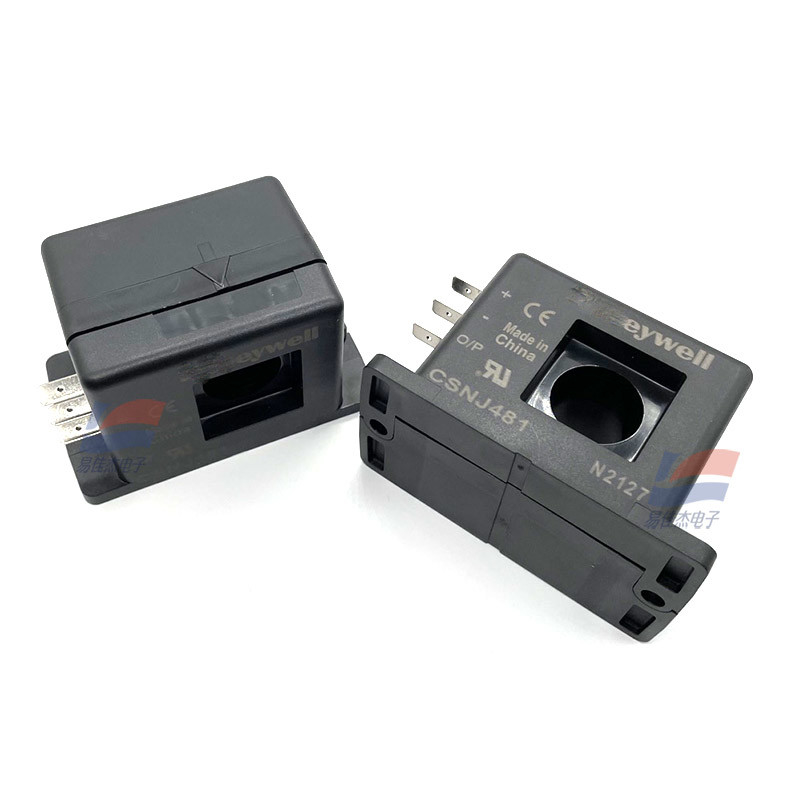

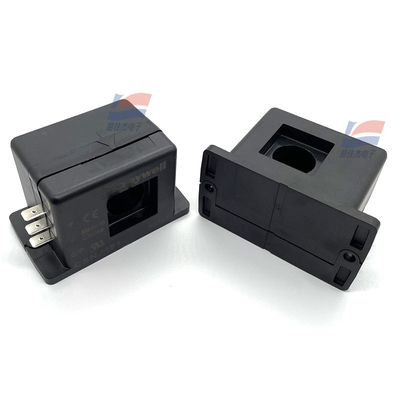

CSNJ481 100A Czujniki Prądu Montowane na Płytce Impulsowe, Seria CSN

CZUJNIKI Z PĘTLĄ ZAMKNIĘTĄ
Czujniki prądu z pętlą zamkniętą mierzą prądy AC, DC i impulsowe w zakresach 0-25, 0-50, 0-100, 0-600 i 0-1200 Amperów. Seria CSN opiera się na zasadzie efektu Halla i metodzie zerowej równowagi magnetycznej lub zerowego strumienia magnetycznego (systemie sprzężenia zwrotnego). Strumień magnetyczny w rdzeniu czujnika
jest stale kontrolowany na zero. Ilość prądu potrzebna do zrównoważenia zerowego strumienia jest miarą prądu pierwotnego przepływającego przez przewodnik, pomnożoną przez stosunek uzwojeń pierwotnego do wtórnego. Ten prąd w pętli zamkniętej jest wyjściem z urządzenia i przedstawia obraz prądu pierwotnego zredukowanego o liczbę zwojów wtórnych w dowolnym momencie. Prąd ten można wyrazić jako napięcie, przepuszczając go przez rezystor.

CECHY
1 Pomiar prądu do 1200 amperów
1 Mierzy prądy AC, DC i impulsowe
1 Najniższy stosunek kosztu do wydajności
1 Szybka reakcja, bez przekroczeń
1 Wysoka zdolność do przeciążeń
1 Wysoki poziom izolacji elektrycznej
między obwodami pierwotnym i wtórnym
1 Mały rozmiar i waga
Maksymalna temperatura pracy
+ 85 C
