AD590JH Dźwięki czujników temperatury typu analogowego

Opis produktu:

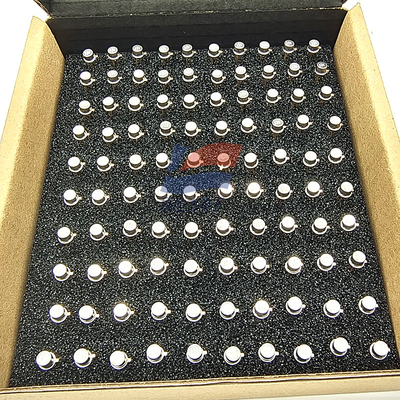

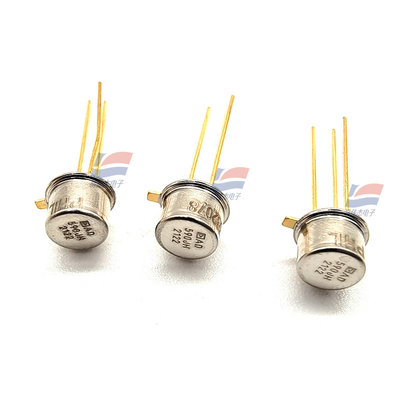

Czujniki temperatury do montażu na płytce AD590JH, typ analogowy

Cechy:

AD590 to 2-zaciskowy zintegrowany przetwornik temperatury, który wytwarza prąd wyjściowy proporcjonalny do temperatury bezwzględnej. Dla napięć zasilania od 4 V do 30 V urządzenie działa jako regulator prądu stałego o wysokiej impedancji, przepuszczając 1 μA/K. Przycinanie laserowe rezystorów cienkowarstwowych układu scalonego służy do kalibracji urządzenia do 298,2 μA wyjścia przy 298,2 K (25°C).

AD590 powinien być używany w każdym zastosowaniu do pomiaru temperatury poniżej 150°C, w którym obecnie stosowane są konwencjonalne elektryczne czujniki temperatury. Wrodzony niski koszt monolitycznego układu scalonego w połączeniu z eliminacją obwodów pomocniczych sprawia, że AD590 jest atrakcyjną alternatywą dla wielu sytuacji pomiaru temperatury. Obwody linearyzacji, precyzyjne wzmacniacze napięciowe, obwody pomiaru rezystancji i kompensacja zimnego złącza nie są potrzebne przy stosowaniu AD590.

Oprócz pomiaru temperatury, zastosowania obejmują kompensację temperatury lub korekcję elementów dyskretnych, polaryzację proporcjonalną do temperatury bezwzględnej, pomiar natężenia przepływu, wykrywanie poziomu cieczy i anemometrię. AD590 jest dostępny w postaci układu scalonego, co czyni go odpowiednim do obwodów hybrydowych i szybkich pomiarów temperatury w chronionych środowiskach.

AD590 jest szczególnie przydatny w zastosowaniach zdalnego wykrywania. Urządzenie jest niewrażliwe na spadki napięcia na długich liniach ze względu na jego wyjście prądowe o wysokiej impedancji. Dowolna dobrze izolowana skrętka wystarcza do pracy w odległości setek stóp od obwodów odbiorczych. Charakterystyka wyjściowa ułatwia również multipleksowanie AD590: prąd może być przełączany przez multiplekser CMOS lub napięcie zasilania może być przełączane przez wyjście bramki logicznej.

NAJWAŻNIEJSZE CECHY PRODUKTU

1. AD590 to skalibrowany, 2-zaciskowy czujnik temperatury wymagający jedynie zasilania prądem stałym (od 4 V do 30 V). Kosztowne nadajniki, filtry, kompensacja przewodów i obwody linearyzacji są zbędne przy stosowaniu urządzenia.

2. Najnowocześniejsze przycinanie laserowe na poziomie płytki w połączeniu z obszernymi testami końcowymi zapewnia, że jednostki AD590 są łatwo wymienne.

3. Występuje doskonałe odrzucanie zakłóceń, ponieważ wyjście jest prądem, a nie napięciem. Ponadto zapotrzebowanie na moc jest niskie (1,5 mWs przy 5 V przy 25°C). Te cechy sprawiają, że AD590 jest łatwy do zastosowania jako czujnik zdalny.

4. Wysoka impedancja wyjściowa (>10 MΩ) zapewnia doskonałe odrzucanie dryftu i tętnień napięcia zasilania. Na przykład zmiana zasilania z 5 V na 10 V powoduje jedynie maksymalną zmianę prądu o 1 μA lub błąd równoważny 1°C.

Specyfikacje:
