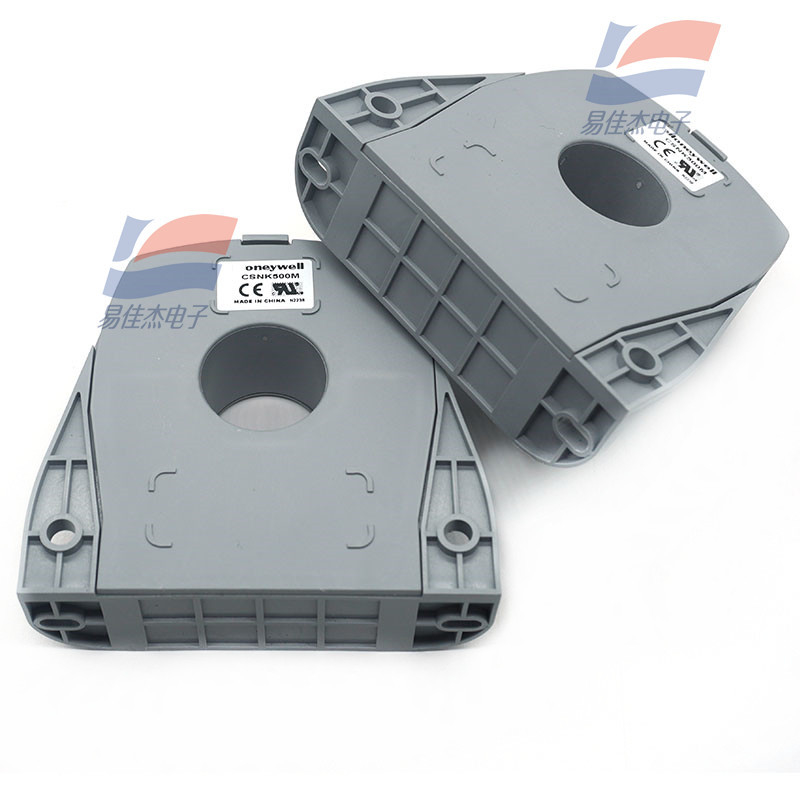

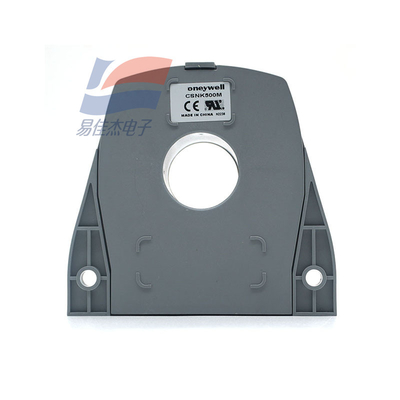

CSNK500M elektroniczny przyrząd pomiarowy wykrywa czujnik prądu w pętli zamkniętej ± 1200A

Cechy:

Czujnik prądu w pętli zamkniętej CSNK500M działający na zasadzie kompensacji magnetycznej.Krawędź elektryczna między obwodem pierwotnym i wtórnym może mierzyć prąd stały, przemienny i impulsowy.

1. Parametry elektryczne

Prąd znamionowy: 500A.t rms (znamionowy)

Zakres pomiarowy: 0 ~ ± 1200A.t (prąd ciągły)

: 0~±127**.t(Prąd szczytowy AC)

Zmierzyć rezystancję (przy 70°C) : Rm min Rm max

Przy ± 15 V, przy ± 500 A.t Maks.: 0 omów 75 omów

przy ± 1000 A.t Maks.: 0 omów 10 omów

Z ± 18 V, przy ± 500 A.t Maks.: 0 omów 100 omów

przy ±127**.t Maks.: 0 omów 5 omów

Prąd wyjścia analogowego (przy 500A): 100mA

Stosunek obrotów: 1/5000

** * (25°C): lepsza niż ±0,50% ln

Napięcie zasilania: ±15~18VDC(±5%)

Pierwotna krawędź wtórna: 6KVrms/50KHz/1min

2. Parametry dynamiczne płci

Prąd przesunięcia zera (25°C): lepszy niż ±0,20 mA

Dryft temperaturowy prądu niezrównoważenia (0~70°C): lepszy niż ±0,30mA

Liniowość: lepsza niż ±0,10%

Czas reakcji: Lepszy niż 1μs

Szerokość pasma: DC ~ 100 KHz

dl/dT następująco: Lepsze niż 100A/μs

3. Wskaźniki techniczne

Zakres temperatur pracy: -40~85°C

Zakres temperatur przechowywania: -40~90°C

Prąd poboru mocy: 20mA plus prąd wyjściowy

Wewnętrzna rezystancja wtórna (+70°C): 50Ω

Obudowa czujnika: obudowa z tworzywa sztucznego z krawędzią

Forma instalacji: złącze 4-pinowe
