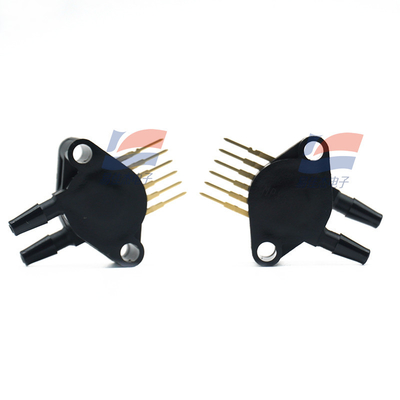

Dwuportowy, nieskompensowany czujnik różnicy ciśnień YJJ MPX10DP 10KPA

Opis produktu:

YJJ MPX10DP Dual-Port Uncompensated Differential Pressure Sensor

Charakterystyka:

czujnik ciśnienia różniczkowego z dwoma portami, niekompensowany, zasięg 0~10 kPa, analogiczne wyjście napięcia, kompatybilny z zasilaczem 3,0~6,0 V, odpowiedni do mikrodciśnienia,Scenariusze wykrywania ciśnienia różnicowego i poziomu płynu/płynu.

Kluczowe parametry (szybki przegląd) Tabela

Pozycja parametru Typowa / Wartość graniczna Wyjaśnienie

Rodzaj ciśnienia Ciśnienie różniczkowe Dwóch portów, pomiar różnicy ciśnienia między dwoma końcami

Zakres pomiaru mikrociśnienia 010 kPa (01,45 psi)

Zasilanie 3,0 VDC 6,0 VDC Wyjście ratiometryczne

Wydajność pełnowymiarowa (VFSS) Typowa 35 mV (2050 mV) Liniowo proporcjonalna do ciśnienia

Czułość 3,5 mV/kPa Wygodna konwersja

Liniowość ±1,0 % VFSS Podstawa ogólnej dokładności

Czas reakcji 1,0 ms (10%~90%) Szybka reakcja dynamiczna

Temperatura pracy od -40 do +125 °C Szeroki zakres temperatur odpowiedni do zastosowań przemysłowych / medycznych

Ochrona przed nadciśnieniem 75 kPa; 100 kPa Przeciwdziałanie złemu użytkowaniu

Impedancja wyjściowa 7501250 Ω Łatwo dopasować ADC / wzmacniacz operacyjny

Opakowanie 4-przyciskowe (przypadek 344C) Podwójne otwory radialne, ten sam boczny wlot

Zasada i cechy

czujnik naprężenia cięcia krzemowego typu MEMS, deformacja przewodu zmienia opór mostka, napięcie wyjściowe proporcjonalne do różnicy ciśnienia.

Brak wewnętrznej kompensacji temperatury / kalibracji, wymaga zewnętrznej rekompensaty obwodu, dogodna do dostosowania dokładności i dryfu temperatury.

Wyjście ratiometryczne: Wyjście jest proporcjonalnie skalowane przy zmianach zasilania, nadaje się do systemów 3.3 V/5 V.

Medyczne: ciśnienie dróg oddechowych wentylatora, odpływ ciśnienia ujemnego, monitorowanie różnicy ciśnienia.

Przemysł: wentylacja i klimatyzacja, różnica objętości/ciśnienia powietrza, wykrywanie wycieków, kontrola procesów, system pneumatyczny.

Robotyka / Automatyka: Ciśnienie w butelce powietrza, wskazanie poziomu płynu, pomiar przepływu.

Użytkownik / Środowisko: poziom wody w pralce, system kontroli środowiskowej, lokalizacja wycieku.

Wskazówki dotyczące wyboru i stosowania

Bez kompensacji wymagana jest zewnętrzna kompensacja temperatury i klimatyzacja sygnału.

W celu zapewnienia prawidłowego podłączenia podwójnych portów należy unikać nienormalnych pomiarów spowodowanych różnicą ciśnienia odwrotnego.

Wybierz 3,3 V lub 5 V zgodnie z zasilaczem systemu, kalibruj punkt zerowy / pełną skalę zgodnie z wymaganiami zakresie i dokładności.
