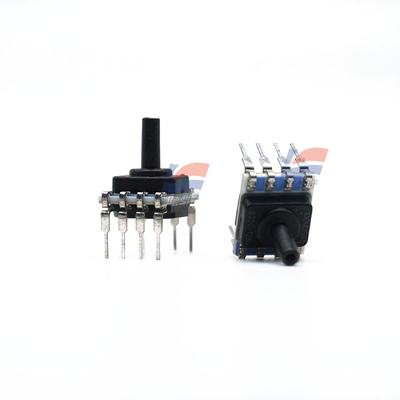

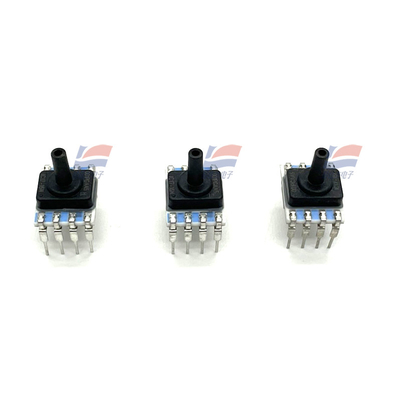

YJJ ABPDANN010BGAA5 0 - 10bar Czujnik ciśnienia stosowany w generatorach tlenu i detektorach gazu

Opis produktu:

Czujnik ciśnienia YJJ ABPDANN010BGAA5 0 - 10 bar stosowany w generatorach tlenu i detektorach gazu

Funkcje:

• Mierzy ciśnienie manometryczne i różnicowe

• Całkowity błąd zakresu (patrz Rysunek 1): ±1,5 %FSS

• Opcja mediów ciekłych: Umożliwia pracę w warunkach mokrych/

mokrych w urządzeniach dwuportowych

• Wiodąca w branży długoterminowa stabilność:

±0,25 %FSS

• Wiodąca w branży dokładność: ±0,25 %FSS

BFSL

• Szeroki zakres ciśnień: od 60 mbar do 10 bar

| 6 kPa do 1 MPa | 1 psi do 150 psi

• Wielkość nawet 8 mm x 7 mm

• Wysokie ciśnienia zrywania (patrz Tabela 7)

• Skalibrowany w zakresie temperatur od 0°C

do 50°C [32°F do 122°F]

• Zasilanie z pojedynczego źródła zasilania

3,3 VDC lub 5,0 VDC

• Wyjście: analogowe ratiometryczne lub cyfrowe 12-bitowe zgodne z I2C lub

SPI

• Zużycie energii: typowo 2 uA przy

korzystaniu z opcji trybu uśpienia

• Spełnia wymagania IPC/JEDEC J-STD-020D.1

Poziom wrażliwości na wilgoć 1

• Zgodność z REACH i RoHS

• Opcje: wewnętrzna funkcja diagnostyczna,

media ciekłe, tryb uśpienia, wyjście temperatury

RYSUNEK 1. TABELA CAŁKOWITEGO BŁĘDU ZAKRESU TABELA 1. BEZWZGLĘDNE MAKSYMALNE WARTOŚCI OBRAZOWE1 CHARAKTERYSTYKA MIN. MAX. JEDNOSTKA Napięcie zasilania (Vsupply) -0,3 6,0 Vdc Napięcie na dowolnym pinie -0,3 Vsupply + 0,3 V Częstotliwość zegara interfejsu cyfrowego: I2 C SPI 100 50 400 800 kHz Podatność na ESD (model ludzkiego ciała) 2 — kV Temperatura przechowywania -40 [-40] 85 [185] °C [°F] Czas i temperatura lutowania: temperatura lutowania ołowiem (DIP) szczytowa temperatura reflow (bez-ołowiowe SMT, SMT) 4 s maks. przy 250°C [482°F] 15 s maks. przy 250°C [482°F] 1Bezwzględne maksymalne wartości to ekstremalne limity, które urządzenie wytrzyma bez uszkodzenia. TABELA 2. SPECYFIKACJE ŚRODOWISKOWE CHARAKTERYSTYKA PARAMETR Wilgotność: wszystkie powierzchnie zewnętrzne wewnętrzne powierzchnie opcji mediów ciekłych (T, V, F, G) wewnętrzne powierzchnie opcji gazów suchych (N, D) 0 %RH do 95 %RH, bez kondensacji 0 %RH do 100 %RH, kondensacja 0 %RH do 95 %RH, bez kondensacji Wibracje 15 g, od 10 Hz do 2 kHz Wstrząsy 100 g, czas trwania 6 ms Żywotność1 minimum 1 milion cykli ciśnieniowych Reflow lutowniczy J-STD-020-D.1 Poziom wrażliwości na wilgoć 1 (nieograniczony okres przydatności do spożycia, gdy przechowywany w

S

pecyfikacje:

Czas reakcji

1 - 0,46 msCałkowity błąd zakresu7
