Szczegóły Produktu:
|
| Wielkość portu: | 5,08 mm | Materiały mieszkaniowe: | krzem |
|---|---|---|---|
| Maksymalna temperatura robocza: | + 85 C | Minimalna temperatura pracy: | -25 c |
| Podkreślić: | Czujnik masowego przepływu powietrza AWM3000,czujnik masowego przepływu powietrza AMW3303V,czujnik przepływu gazu N2 |
||

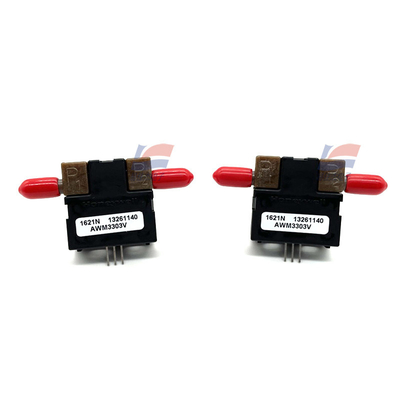

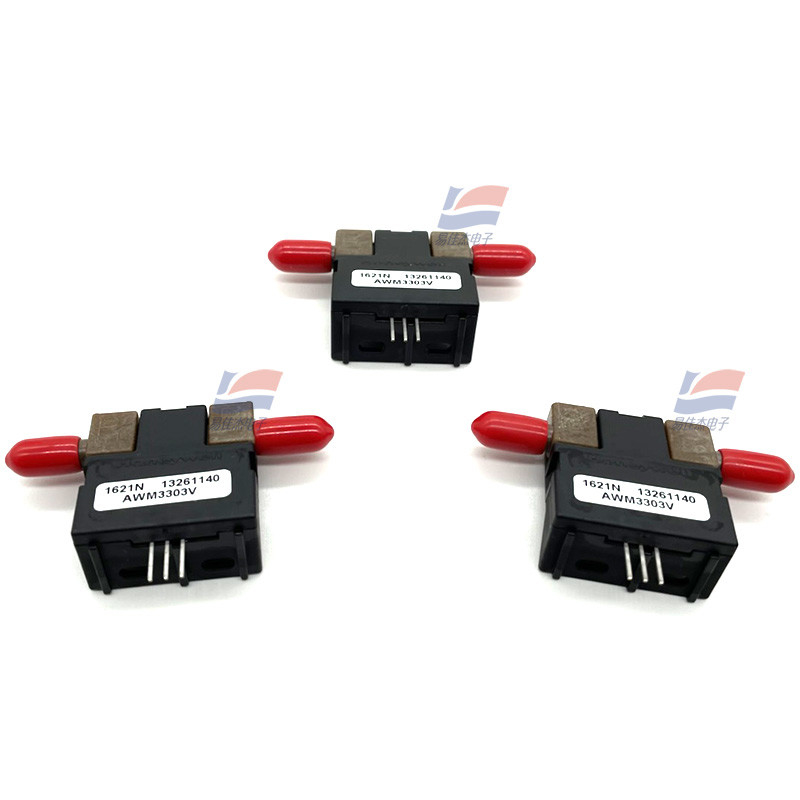

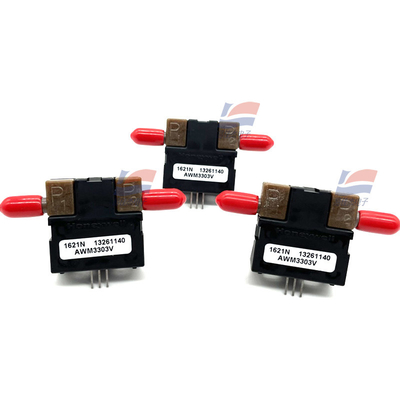

AMW3303V Układ sterujący grzejnikiem o masie gazu, czujnik przepływu powietrza
Wykorzystanie
* Laserowe wycięcie dla zwiększonej wymienności czujników * Wykrywanie przepływu do 1,0 SLPM * Wykrywanie niskiego ciśnienia różniczkowego
Podobnie jak w serii AWM2000, podwójne mostki Wheatstone kontrolują pomiar przepływu powietrza.może być używany do zwiększenia zysku i wprowadzenia przesunięć napięcia do wyjścia czujnikaSchemat na rysunku 3 przedstawia obwody wzmacniające na pokładzie czujnika.obwód sterujący grzejnikiem (zob. rysunek 1) i obwód zasilania mostem czujnikowym (zob. rysunek 2) znajdują się na pokładzie opakowania
Arkusz danych:
| Kategoria produktów | Czujnik przepływu |
| Rodzaj | Czujnik przepływu masy powietrza |
| Używane do: | Suchy gaz |
| Zakres | +/- 1 l/min |
| Dokładność | 1% |
| Napięcie zasilania roboczego | 8 V do 15 V |
Uwaga:
1Początkowy czas rozgrzewki dla układów sygnałowych wynosi maksymalnie 1 minutę.
2Napięcie wyjściowe jest proporcjonalne do napięcia zasilającego.
3Zmiany temperatury podczas wykrywania ciśnienia różniczkowego korelują ze zmianą gęstości gazu w stosunku do temperatury.
4. Obciążenie wyjściowe podłączone z VOUT do GND (strumieniowe zatonięcie).
5Maksymalna dopuszczalna prędkość zmiany przepływu w celu zapobiegania uszkodzeniu: 5,0 SLPM/1,0 s.
* Na czujnikach ciśnienia różniczkowego należy użyć filtra 5 mikronów.
