Szczegóły Produktu:
|
| Histereza ciśnienia(5) (0 do 100 kPa): | ±0,1 — %VFSS | Histereza temperatury (5) (–40°C do +125°C): | ±0,5 — %VFSS |
|---|---|---|---|
| Wpływ temperatury na pełną skalę zakresu(5): | TCVFSS –1,0 — 1,0 %VFSS | Wpływ temperatury na przesunięcie(5): | TCV wył. –1,0 — 1,0 mV |
| Impedancja wejściowa: | Zin 1000 — 2500 W | Impedancja wyjściowa: | Zout 1400 — 3000 W |
| Podkreślić: | MPX2100A czujnik ciśnienia,Czujnik ciśnienia kompensacyjnego,14.5Psi czujnik ciśnienia |
||
Opis produktu:

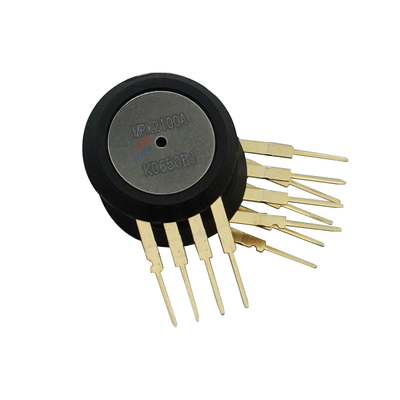

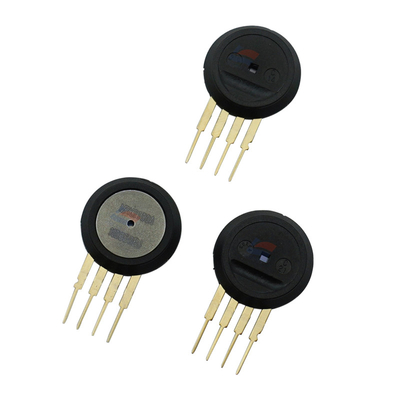

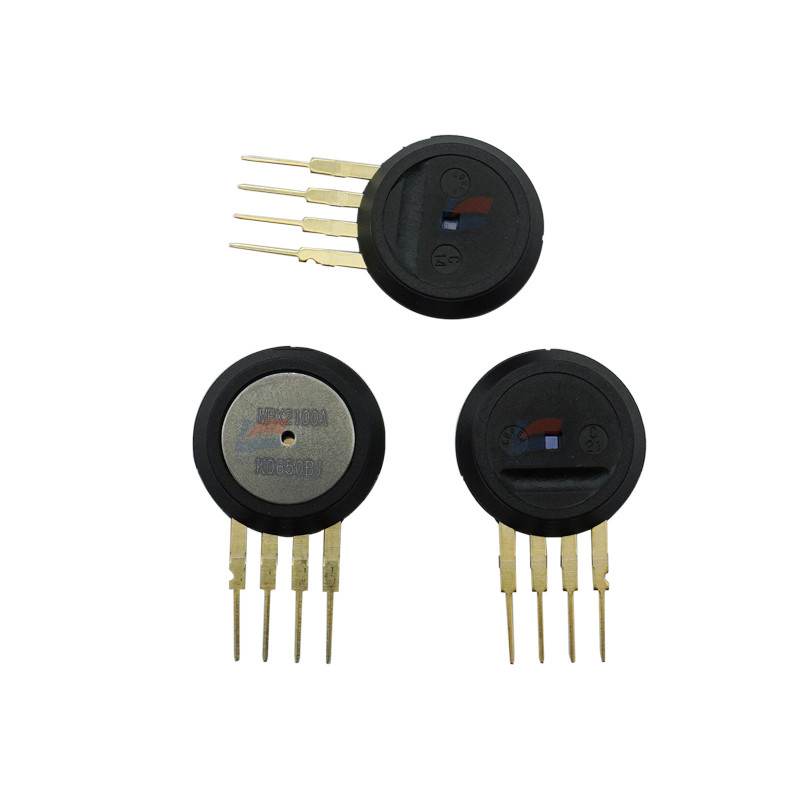

MPX2100A 0-100 Kpa (0-14.5Psi) z kompensacyjnym czujnikiem ciśnienia
Cechy:
Urządzenie serii MPX2100 to krzemowe piezorezystancyjne czujniki ciśnienia zapewniające
bardzo dokładne i liniowe napięcie wyjściowe — wprost proporcjonalne do przyłożonego ciśnienia.
Czujnik to pojedyncza, monolityczna membrana silikonowa z tensometrem i cienkowarstwowa
sieć rezystorów zintegrowana na chipie.Chip jest przycinany laserowo w celu uzyskania precyzyjnej rozpiętości i przesunięcia
kalibracja i kompensacja temperatury.
• Kompensacja temperatury od 0°C do +85°C
• Unikalny krzemowy miernik naprężenia ścinającego
• Łatwe w użyciu opcje pakietu nośnika wiórów
• Dostępne w konfiguracji bezwzględnej, różnicowej i pomiarowej
• Stosunek do napięcia zasilania
• ±0,25% liniowość (MPX2100D)
Przykłady aplikacji
• Sterowniki pomp/silników
• Robotyka
• Wskaźniki poziomu
• Diagnostyka medyczna
• Przełączanie ciśnienia
• Barometry
• Wysokościomierze
Rysunek 1 przedstawia schemat blokowy obwodów wewnętrznych na urządzeniu wolnostojącym
układ czujnika ciśnienia.
Specyfikacje:
| Nadciśnienie (8) (P1 > P2) | Pmax 200 kPa |
| Ciśnienie rozrywające (8) (P1 > P2) | Pburst 1000 kPa |
| Temperatura przechowywania | Tstg –40 do +125 °C |
| temperatura robocza | TA –40 do +125 °C |
| Zakres ciśnienia(1) | TPO 0 — 100 kPa |
| Napięcie zasilania(2) | VS — 10 16 Vdc |
| Prąd zasilania | Io — 6,0 — mAdc |
| Pełna skala zakresu(3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
