Szczegóły Produktu:
|
| Histereza ciśnienia(5) (0 do 50 kPa): | ±0,1 — %VFSS | Histereza temperatury (5) (-40°C do +125°C): | ±0,5 — %VFSS |
|---|---|---|---|
| Wpływ temperatury na pełną skalę zakresu(5): | TCVFSS -1,0 - 1,0 %VFSS | Wpływ temperatury na przesunięcie(5): | TCVwył -1,0 - 1,0 mV |
| Impedancja wejściowa: | Cyn 1000 - 2500 Ω | Impedancja wyjściowa: | Zout 1400 - 3000 Ω |
| Czas odpowiedzi (6) (10% do 90%): | tR — 1,0 — mS | ||
| Podkreślić: | Czujnik ciśnienia funkcji kalibracyjnej |
||
Opis produktu:

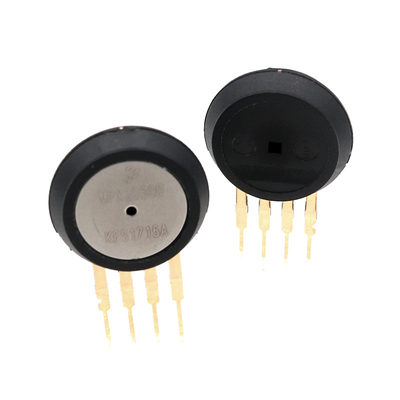

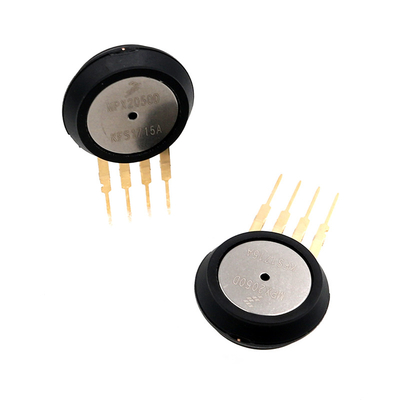

MPX2050D 0-50 kpa (0-7.25PSi) Wbudowana funkcja kompensacji temperatury i kalibracji Czujnik ciśnienia
Cechy:
Urządzenia serii MPX2050 to krzemowe piezorezystancyjne czujniki ciśnienia
zapewniając bardzo dokładne i liniowe napięcie wyjściowe, wprost proporcjonalne do
zastosowane ciśnienie.Czujnik to pojedyncza, monolityczna membrana krzemowa z
tensometr i cienkowarstwowa sieć rezystorów zintegrowana na chipie.Chip jest laserowy
przycięte dla precyzyjnej kalibracji zakresu i przesunięcia oraz kompensacji temperatury.
• Kompensacja temperatury od 0°C do +85°C
• Unikalny krzemowy miernik naprężenia ścinającego
• Łatwe w użyciu opcje pakietu nośnika wiórów
• Stosunek do napięcia zasilania
• Opcje różnicowe i manometrów
• ±0,25% liniowość
Napięcie wyjściowe a zastosowane ciśnienie różnicowe
Wyjście napięcia różnicowego czujnika jest bezpośrednio
proporcjonalna do zastosowanej różnicy ciśnień.
Napięcie wyjściowe czujnika różnicowego lub miernika
wzrasta wraz ze wzrostem nacisku wywieranego na ciśnienie
stronę (P1) względem strony próżniowej (P2).Podobnie, wyjście
napięcie wzrasta, gdy wzrastająca próżnia jest przyłożona do
strona podciśnienia (P2) w stosunku do strony ciśnieniowej (P1).
Specyfikacje:
| Zakres różnicy ciśnień(1) | TPO 0 — 50 kPa |
| Napięcie zasilania(2) | VS — 10 16 Vdc |
| Prąd zasilania | Io — 6,0 — mAdc |
| Rozpiętość w pełnej skali(3) | VFSS 38,5 40 41,5 mV |
| Przesunięcie(4) | Voff -1,0 — 1,0 mV |
| Wrażliwość | 0,8 — mV/kPa |
| Liniowość | -0,25 — 0,25 %VFSS |
