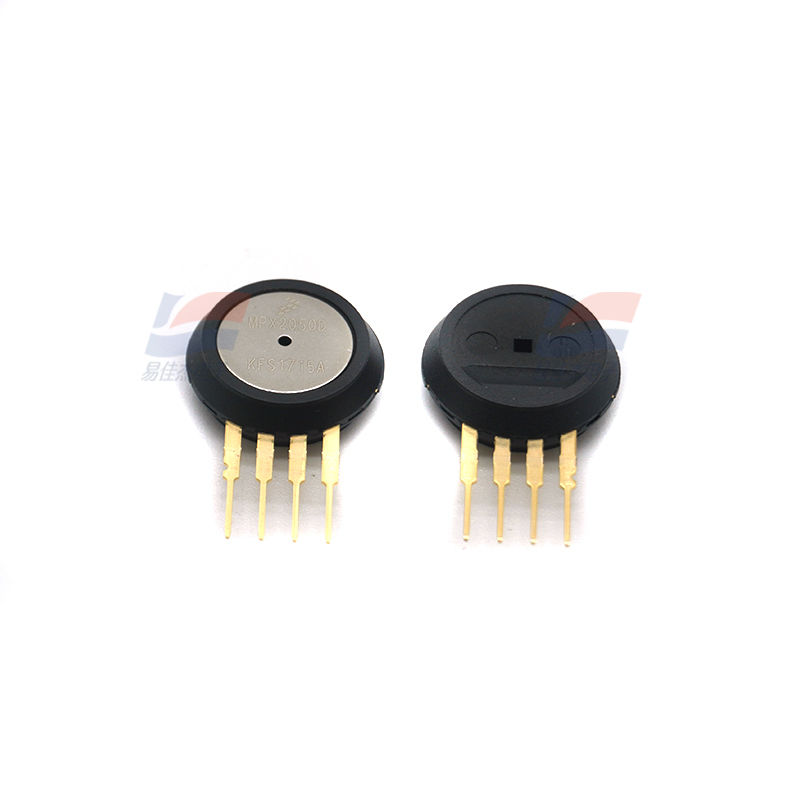

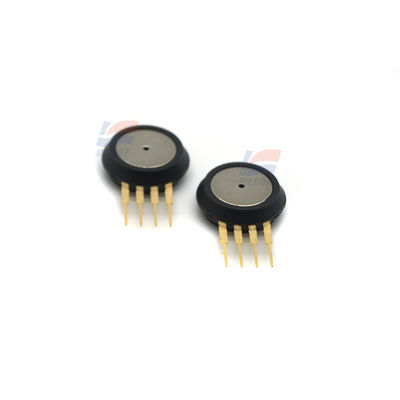

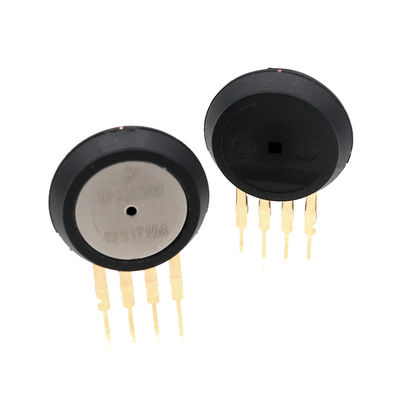

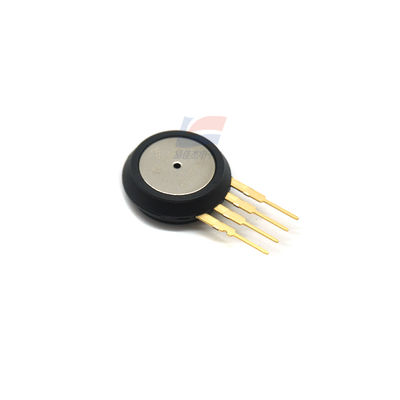

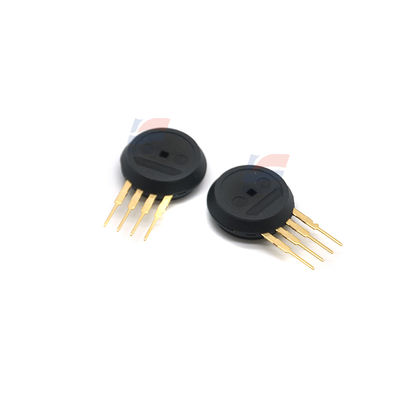

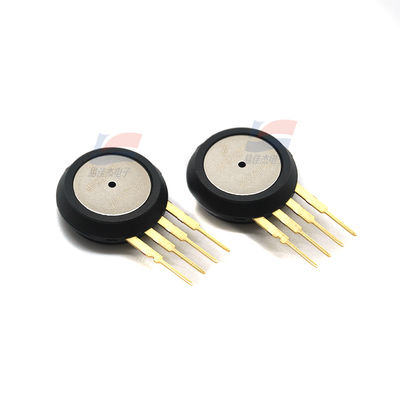

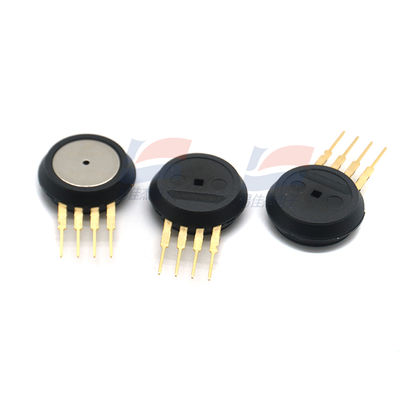

MPX2050D Dźwigniacze ciśnienia na desce z różnicą od 0 Pa do 50 kPa

Opis produktu:

Czujniki ciśnienia do montażu na płytce MPX2050D Różnicowe 0 Pa do 50 kPa

Cechy:

Urządzenia serii MPX2050 to krzemowe czujniki ciśnienia piezorezystancyjnego zapewniające bardzo dokładne i liniowe napięcie wyjściowe, proporcjonalne do przyłożonego ciśnienia. Czujnik to pojedyncza, monolityczna membrana krzemowa ztensometrem i siecią rezystorów cienkowarstwowych zintegrowanych na chipie. Chip jest laserowo przycinany w celu precyzyjnej kalibracji zakresu i przesunięcia oraz kompensacji temperatury.

• Kompensacja temperatury w zakresie od 0°C do +85°C

• Unikalny krzemowy tensometr naprężeniowy

• Łatwe w użyciu opcje obudowy chip carrier

• Ratiometryczny do napięcia zasilania

• Opcje różnicowe i manometryczne

• ±0,25% Liniowość

Napięcie wyjściowe w porównaniu do przyłożonego ciśnienia różnicowego

Napięcie wyjściowe różnicowe czujnika jest bezpośrednio proporcjonalne do przyłożonego ciśnienia różnicowego.

Napięcie wyjściowe czujnika różnicowego lub manometrycznego wzrasta wraz ze wzrostem ciśnienia przyłożonego do strony

ciśnieniowej (P1) w stosunku do strony próżniowej (P2). Podobnie, wyjście napięcie wzrasta wraz ze wzrostem próżni przyłożonej do

strony próżniowej (P2) w stosunku do strony ciśnieniowej.

Specyfikacje:
