Szczegóły Produktu:
|
| Wrażliwość: | V/P — 6,4 — mV/kPa | Czas odpowiedzi(7): | tR — 1,0 — mS |
|---|---|---|---|
| Prąd źródła wyjściowego przy pełnej skali wyjściowej: | IO+ — 0,1 — mAdc | Czas rozgrzewania(8): | 20 — ms |
| Waga, element podstawowy (przypadek 867): | 4,0 gramy | ||
| Podkreślić: | Czujnik ciśnienia wzmacniającego sygnał,Czujnik wysokiego ciśnienia wyjściowego |
||
Opis produktu:

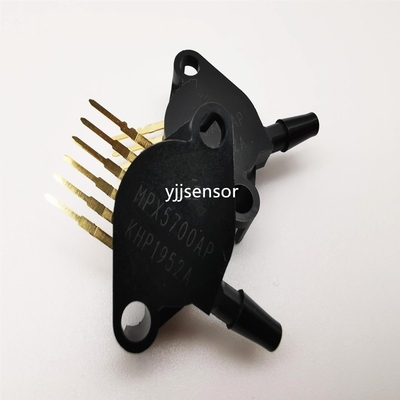

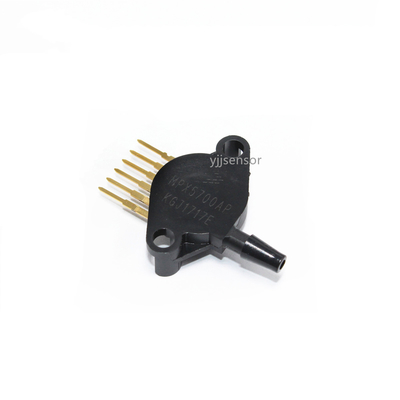

MPX5700AP 0-700 kpa (0-100 psi) Kompensacja temperatury i wzmocnienie sygnału Zintegrowany czujnik wysokiego ciśnienia wyjściowego
Cechy:
Przetwornik piezorezystancyjny serii MPX5700 to najnowocześniejszy monolityczny krzem
czujnik ciśnienia przeznaczony do szerokiego zakresu zastosowań, w szczególności tych
zastosowanie mikrokontrolera lub mikroprocesora z wejściami A/D.Ten opatentowany, pojedynczy
przetwornik elementowy łączy w sobie zaawansowane techniki mikroobróbki, metalizację cienkowarstwową,
i przetwarzanie bipolarne w celu zapewnienia dokładnego, analogowego sygnału wyjściowego o wysokim poziomie, który
jest proporcjonalna do zastosowanego ciśnienia.
2,5% Maksymalny błąd powyżej 0° do 85°C
Idealnie nadaje się do systemów opartych na mikroprocesorze lub mikrokontrolerze
Dostępne w konfiguracji bezwzględnej, różnicowej i pomiarowej
Opatentowany krzemowy miernik naprężenia ścinającego
Trwały epoksydowy element jednoczęściowy
Rysunek 3 ilustruje podstawowy nośnik chipów Differential/Gauge
(sprawa 867).Żel fluorosilikonowy izoluje powierzchnię matrycy
i wiązania drutu z otoczenia, jednocześnie umożliwiając
sygnał ciśnienia przekazywany do membrany czujnika.
(Do użytku MPX5700D w cyklicznych, wysokociśnieniowych aplikacjach,
skonsultować się z fabryką.)
Specyfikacje:
| Zakres różnicy ciśnień(1) Manometr, różnica: MPX5700D Absolutna: MPX5700A | TPO 0-15— 700-700kPa |
| Napięcie zasilania(2) | VS 4,75 5,0 5,25 V DC |
| Prąd zasilania | Io – 7,0 10 mAdc |
|
Zerowe przesunięcie ciśnienia(3) Manometr, różnica: (0 do 85°C) Absolutny (0 do 85°C) |
Voff 0,088 0,184 0,2 0,313 0,409 Vdc |
| Wyjście na pełną skalę(4) (0 do 85°C) | VFSO 4,587 4,7 4,813 Vdc |
| Pełna skala zakresu(5) (0 do 85°C) | VFSS — 4,5 — Vdc |
| Dokładność (6) (0 do 85°C) | ± 2,5% VFSS |
