Szczegóły Produktu:
|
| Prąd zasilania: | Io — 6,0 — mAdc | Rozpiętość w pełnej skali(3): | VFSS 45 60 90 mV |
|---|---|---|---|
| Przesunięcie(4): | Vwył 0 20 35 mV | Wrażliwość: | 1,2 — mV/kPa |
| Liniowość(5): | –0,6 — 0,4 %VFSS | ||
| Podkreślić: | Niekompensowany czujnik ciśnienia krzemowego,7.25PSi czujnik ciśnienia krzemowego,MPX53GP czujnik ciśnienia krzemowego |
||
Opis produktu:

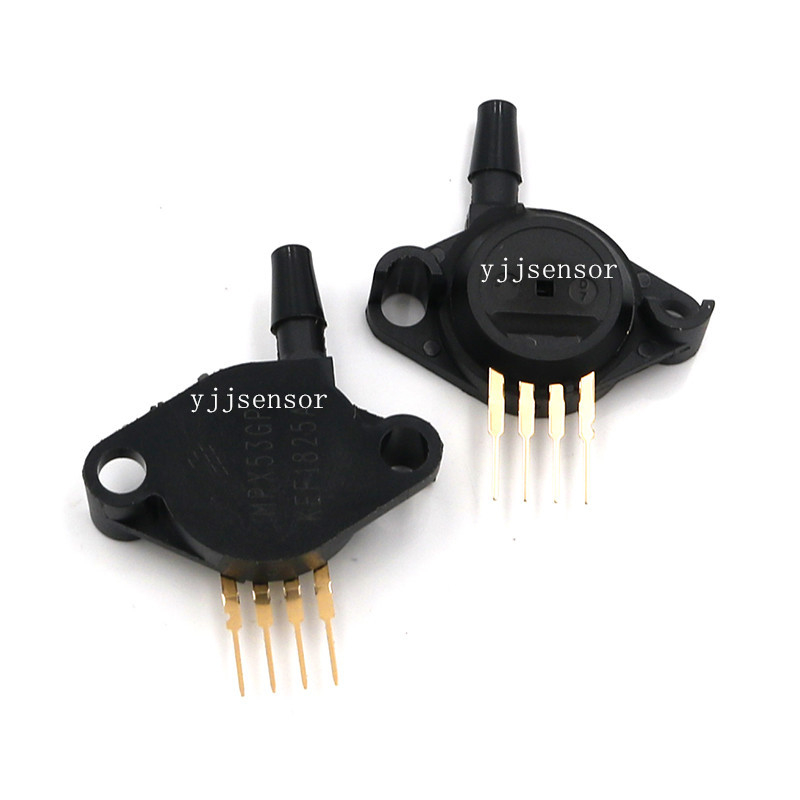

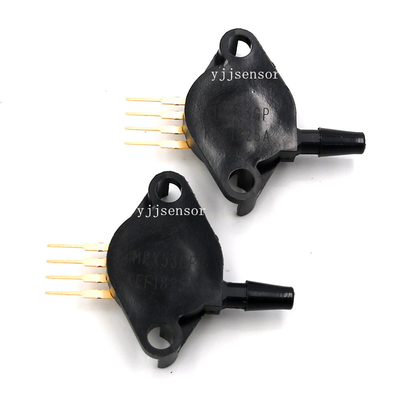

MPX53GP 0-50 Kpa (0-7.25PSi) Nieskompensowany krzemowy czujnik ciśnienia
Cechy:
Silikonowy piezorezystancyjny czujnik ciśnienia MPX53 zapewnia bardzo dokładny i liniowy
wyjście napięciowe — wprost proporcjonalne do przyłożonego ciśnienia.Ten standard, niski koszt,
nieskompensowany czujnik pozwala producentom zaprojektować i dodać własne zewnętrzne
sieci kompensacji temperatury i kondycjonowania sygnałów.Techniki kompensacyjne
są uproszczone ze względu na przewidywalność jednoelementowego czujnika tensometrycznego firmy Motorola
projekt.
Niska cena
Opatentowany krzemowy miernik naprężeń ścinających
Ratiometryczny do napięcia zasilania
Łatwe w użyciu opcje pakietu nośnika wiórów
Zakres 60 mV (typowy)
Opcje różnicowe i manometrów
Przykłady aplikacji
Kontrola ruchu powietrza
Systemy kontroli środowiska
Wskaźniki poziomu
Wykrywanie nieszczelności
Oprzyrządowanie medyczne
Sterowanie przemysłowe
Pneumatyczne systemy sterowania
Robotyka
Rysunek 1 przedstawia schemat obwodów wewnętrznych
na samodzielnym chipie czujnika ciśnienia.
Specyfikacje:
| Nadciśnienie (8) (P1 > P2) | Pmax 200 kPa |
| Ciśnienie rozrywające (8) (P1 > P2) | Pburst 500 kPa |
| Temperatura przechowywania | Tstg –40 do +125 °C |
| temperatura robocza | TA –40 do +125 °C |
| Zakres ciśnienia(1) | TPO 0 — 50 kPa |
| Napięcie zasilania(2) | VS — 3,0 6,0 V DC |
