Szczegóły Produktu:
|
| Maksymalne ciśnienie (P1 - P2): | Pmax 400 kPa | Temperatura przechowywania: | Tstg –40° do +125° °C |
|---|---|---|---|
| temperatura robocza: | TA –40° do +125° °C | Zakres ciśnienia: | POP 15 — 115 kPa |
| Napięcie zasilania(1): | VS 4,85 5,1 5,35 V DC | ||
| Podkreślić: | Czujnik ciśnienia bezwzględnego z automatycznego zestawu |
||
Opis produktu:

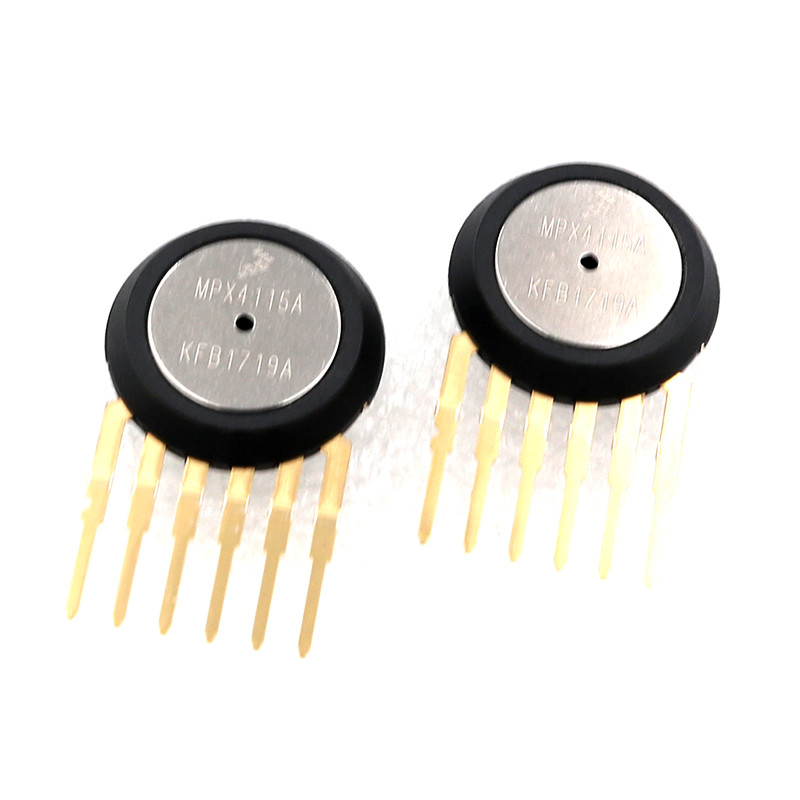

MPX4115A 0-105kpa Samochodowy czujnik ciśnienia bezwzględnego w kolektorze
Cechy:
Czujnik z serii MPX4115A/MPXA4115A firmy Motorola zawiera wbudowany dwubiegunowy wzmacniacz operacyjny
obwody i sieci rezystorów cienkowarstwowych w celu zapewnienia wysokiego sygnału wyjściowego i temperatury
odszkodowanie.Mała obudowa i wysoka niezawodność integracji na chipie sprawiają, że
Czujnik ciśnienia Motorola to logiczny i ekonomiczny wybór dla projektanta systemu.
Przetwornik piezorezystancyjny serii MPX4115A/MPXA4115A to najnowocześniejszy,
monolityczny, krzemowy czujnik ciśnienia z kondycjonowaniem sygnałowym.Ten czujnik łączy w sobie zaawansowane
techniki mikroobróbki, metalizacja cienkowarstwowa i bipolarna obróbka półprzewodników
zapewniają dokładny, analogowy sygnał wyjściowy o wysokim poziomie, który jest proporcjonalny do zastosowanego ciśnienia.
Rysunek 1 przedstawia schemat blokowy obwodów wewnętrznych zintegrowanych na ciśnieniu
chip czujnika.
1,5% Maksymalny błąd powyżej 0° do 85°C
Idealnie nadaje się do mikroprocesora lub mikrokontrolera–
Systemy oparte
Kompensacja temperatury od –40° do +125°C
Trwały epoksydowy element jednoczęściowy lub termoplastyczny
(PPS) Pakiet do montażu powierzchniowego
Przykłady aplikacji
Wysokościomierze lotnicze
Sterowanie przemysłowe
Kontrola silnika
Stacje pogodowe i urządzenia do raportowania pogody
Specyfikacje:
| Prąd zasilania | Io — 7,0 10 mAdc |
|
Minimalne przesunięcie ciśnienia(2) (0 do 85°C) @ VS = 5,1 V |
Voff 0,135 0,204 0,273 Vdc |
|
Wyjście na pełną skalę(3) (0 do 85°C) @ VS = 5,1 V |
VFSO 4,725 4,794 4,863 Vdc |
|
Pełna skala zakresu(4) (0 do 85°C) @ VS = 5,1 V |
VFSS 4,521 4,590 4,659 Vdc |
| Dokładność (5) (0 do 85°C) | ±1,5 %VFSS |
