Szczegóły Produktu:
|
| Napięcie zasilania(2): | VS — 10 16 Vdc | Prąd zasilania: | Io — 6,0 — mAdc |
|---|---|---|---|
| Pełna skala zakresu(3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 mV | Wrażliwość: | 0,4 — mV/kPa |
| Histereza ciśnienia(5) (0 do 100 kPa): | ±0,1 — %VFSS | ||
| Podkreślić: | 14.5Psi czujnik ciśnienia,MPX2100D czujnik ciśnienia |
||
Opis produktu:

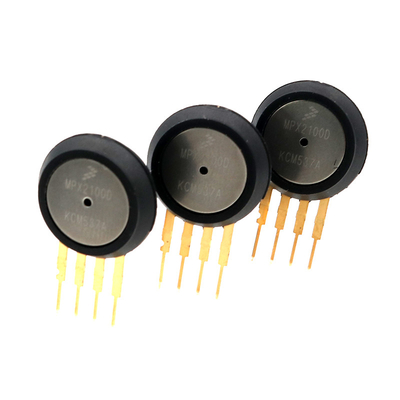

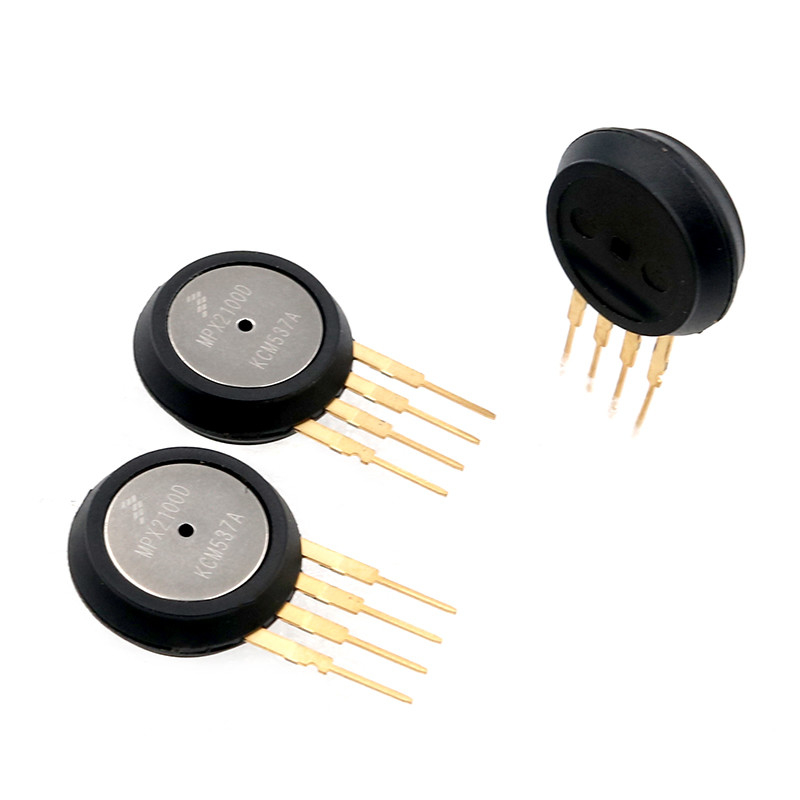

MPX2100D 0-100 kpa (0-14.5PSi) z kompensacyjnym czujnikiem ciśnienia
Cechy:
Urządzenie serii MPX2100 to krzemowe piezorezystancyjne czujniki ciśnienia zapewniające
bardzo dokładne i liniowe napięcie wyjściowe — wprost proporcjonalne do przyłożonego ciśnienia.
Czujnik to pojedyncza, monolityczna membrana silikonowa z tensometrem i cienkowarstwowa
sieć rezystorów zintegrowana na chipie.Chip jest przycinany laserowo w celu uzyskania precyzyjnej rozpiętości i przesunięcia
kalibracja i kompensacja temperatury.
Kompensacja temperaturowa Powyżej 0°C do +85°C
Unikalny krzemowy miernik naprężenia ścinającego
Łatwe w użyciu opcje pakietu nośnika wiórów
Dostępne w konfiguracji bezwzględnej, różnicowej i pomiarowej
Ratiometryczny do napięcia zasilania
± 0,25% liniowość (MPX2100D)
Przykłady aplikacji
Sterowniki pomp/silników
Robotyka
Wskaźniki poziomu
Diagnostyka medyczna
Przełączanie ciśnienia
Barometry
Wysokościomierze
Rysunek 1 przedstawia schemat blokowy obwodów wewnętrznych na urządzeniu wolnostojącym
układ czujnika ciśnienia.
Dane techniczne:
| Nadciśnienie (8) (P1 > P2) | Pmax 200 kPa |
| Ciśnienie rozrywające (8) (P1 > P2) | Pburst 1000 kPa |
| Temperatura przechowywania | Tstg –40 do +125 °C |
| temperatura robocza | TA –40 do +125 °C |
| Zakres ciśnienia(1) | TPO 0 — 100 kPa |
