Szczegóły Produktu:
|
| Powtarzalność i histereza: | ±0,15 | Czas reakcji: | 10ms |
|---|---|---|---|
| Impedancja wejściowa: | 5.0K | Impedancja wyjściowa: | 5.0K |
| Waga: | 2G | ||
| Podkreślić: | 24PCAFA6G czujnik ciśnienia,Czujnik ciśnienia różnicowego,22/24/26PC Czujnik ciśnienia |
||
Opis produktu:

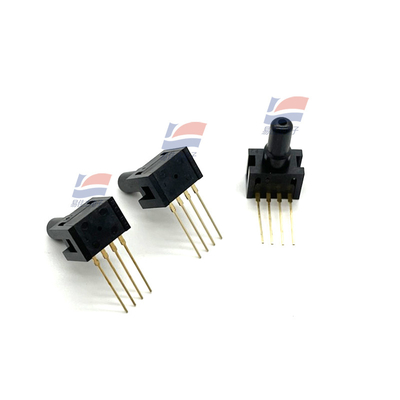

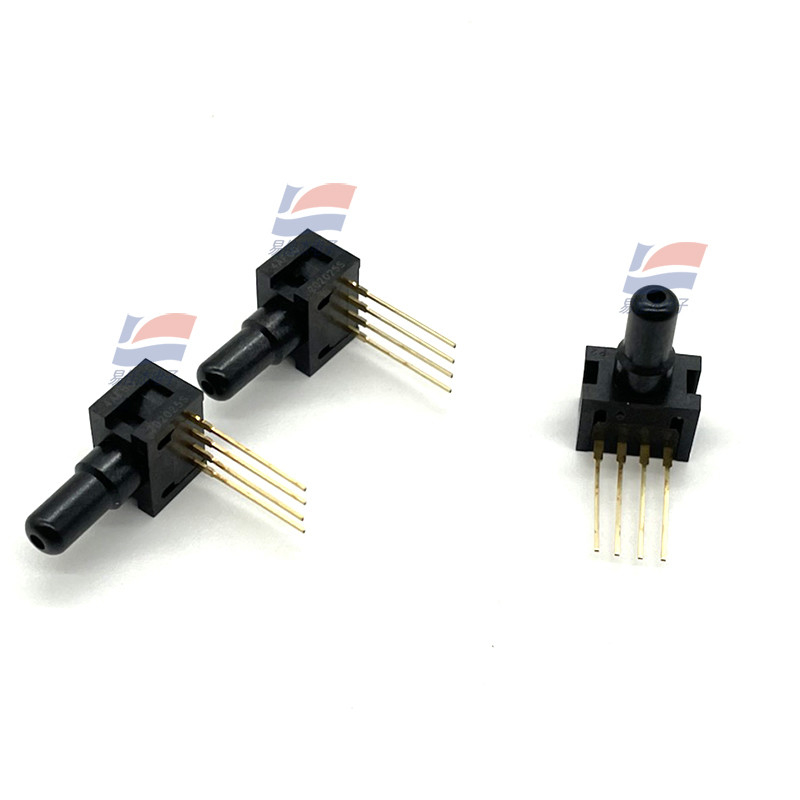

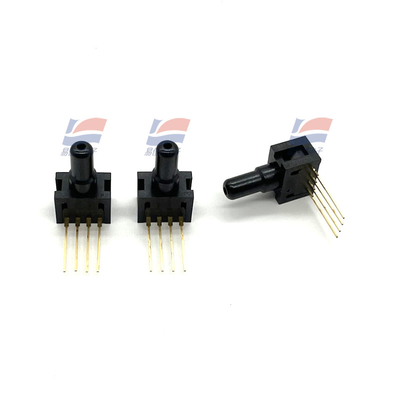

Czujnik ciśnienia 24PCAFA6G Miernik i różnicowy z serii 22/24/26PC
Cechy:
CZUJNIK CZUJNIKA
Ciśnienie jest przykładane do portu P2.Odpowietrzniki portu P1 do ciśnienia otoczenia
Wymiary montażowe (tylko w celach informacyjnych)
Zakończenie 1 x 4 (styl 1), port prosty (styl A)
Pin 1 jest nacięty i jest pokazany po prawej stronie opakowania.Pin 2 znajduje się obok Pina 1 itd.
OBWÓD SERII 20 PC - UWAGI
1. Liczby w kółkach odnoszą się do czujnika
Zaciski (piny interfejsu).
2. VO wzrasta wraz ze zmianą ciśnienia.
3. VO J V2 - V4
4. Pin 1 oznaczony wycięciem.
Oznaczenie pinów
Pin 1J vs (+)
Pin 2 J Wyjście (+)
Pin 3 J Uziemienie (-)
Pin 4 J Wyjście (-)
Specyfikacje:
| zasilacz | 10-12VDC |
| Przesunięcie zerowe | -30- +30 mV |
| Zero dryftu, 0-25˚C, 25-50˚C | ±2,0 mV |
| Liniowość, P2 & gt;P1, najlepiej dopasowana linia | ± 0,25 - ± 10% pełnej skali |
| czułość jest ciepła,25˚C do 0˚C,25˚C do 50˚C | ± 5.0 pełna skala |
