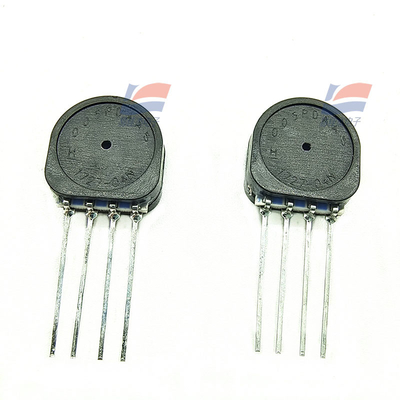

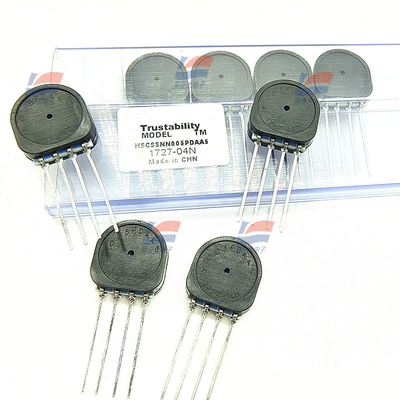

HSCSSNN005PDAA5 Czujnik różnicy ciśnień ± 5PSI 0,5V - 4,5V 4 Moduł SIP

Opis produktu:

HSCSSNN005PDAA5 Czujnik różnicy ciśnień ±5PSI (±34,47kPa 0,5V ~ 4,5V Moduł 4-SIP

Cechy:

Różnica ciśnień Czujnik ciśnienia ±5PSI (±34,47kPa) 0,5V do 4,5V Moduł 4-SIP

Wbudowany czujnik ciśnienia Kompensacja serii TruStability™ HSC.TEB (pasmo błędu całkowitego): ±1% FSS do ±3% FSS.(ciśnienie różnicowe, ciśnienie względne), niskie (ciśnienie bezwzględne, ciśnienie różnicowe, ciśnienie względne).Wyjście cyfrowe lub analogowe.DIP, SIP, SMT

Zakres ciśnienia

±1,6 mbar do ±10 bar, ±160 Pa do ±1 MPa, ±0,5 inH20 do ±150 psi

Seria Silicon Ceramic (HSC) to piezorezystancyjny silikonowy czujnik ciśnienia, który zapewnia proporcjonalne wyjście analogowe lub cyfrowe, aby zapewnić odczyty ciśnienia w pełnej skali zakresu ciśnienia i temperatury.Seria HSC może przeprowadzać kalibrację i kompensację temperatury dla położenia zerowego czujnika, czułości, współczynnika temperaturowego i nieliniowości za pomocą układu scalonego (ASIC) na płytce drukowanej.Skalibrowane wyjścia analogowe i cyfrowe są aktualizowane z częstotliwością odpowiednio około 1 kHz i 2 kHz.

Seria HSC jest kalibrowana w zakresie temperatur od 0°C do 50°C [32°F do 122°F].Czujnik posiada pojedyncze zasilanie 3,3 Vdc lub 5,0 Vdc.

Czujniki te mogą mierzyć ciśnienie bezwzględne, względne lub różnicowe.Czujnik ciśnienia bezwzględnego wykorzystuje podciśnienie jako wewnętrzną wartość odniesienia, a jego wartość wyjściowa jest proporcjonalna do ciśnienia bezwzględnego.Czujnik ciśnienia manometrycznego przyjmuje ciśnienie atmosferyczne jako odniesienie i dostarcza wartość wyjściową proporcjonalną do różnicy ciśnienia atmosferycznego.Czujnik różnicy ciśnień może mierzyć ciśnienie między dwoma portami ciśnieniowymi.

Czujniki ciśnienia TruStability® są przeznaczone do pracy z gazami niekorozyjnymi i niejonowymi, takimi jak powietrze i inne suche gazy.Bogactwo opcji zwiększa wydajność tych czujników do zakresów ciśnień wyższych niż 40 mbar, 4 kPa i 20 inH2O.

Sspecyfikacje:
