YJJ MPX5700DP czujnik ciśnienia różniczkowego 0 700 kPa do automatyki przemysłowej

Opis produktu:

Czujnik ciśnienia różnicowego YJJ MPX5700DP 0–700 kPa do automatyki przemysłowej

Cechy:

Dwustronny, zasilany napięciem 5V, zintegrowany czujnik ciśnienia różnicowego z kompensacją, zakres 0–700 kPa, analogowy sygnał wyjściowy napięciowy (0,2–4,7 V), wbudowana kompensacja temperatury i kalibracja, odpowiedni do zastosowań wymagających pomiaru średniego i wysokiego ciśnienia różnicowego / ciśnienia manometrycznego / ciśnienia absolutnego.

Kluczowe parametry (szybki przegląd) Tabela

Pozycja parametru Wartość typowa / graniczna Wyjaśnienie

Typ ciśnienia Ciśnienie różnicowe / Ciśnienie manometryczne / Ciśnienie absolutne (wiele konfiguracji w tej samej serii) Podwójne porty, zdolne do pomiaru różnicy ciśnień na obu końcach lub ciśnienia manometrycznego z jednego końca. Półprzewodnikowy

Zakres 0–700 kPa (0–101,5 psi) Pomiar średniego i wysokiego ciśnienia, obejmujący zastosowania przemysłowe / motoryzacyjne

Zasilanie 4,75–5,25 VDC (typ. 5 V) Wyjście proporcjonalne, liniowo dopasowane do zasilania

Zakres wyjściowy 0,20–4,70 V 0 kPa odpowiada 0,2 V, 700 kPa odpowiada 4,7 V

Czułość 6,4 mV/kPa Wygodna konwersja liniowa

Dokładność / Liniowość ±2,5% FS Kompensacja na chipie, nie wymaga dodatkowego przetwarzania dryftu temperaturowego

Czas reakcji 1 ms (10%–90%) Szybka odpowiedź dynamiczna

Temperatura pracy -40 do +125 °C Szeroki zakres temperatur, odpowiedni do zastosowań przemysłowych / motoryzacyjnych / zewnętrznych

Przeciążenie / Zniszczenie 2800 kPa (406 psi) / 3500 kPa Odporność na niewłaściwe użytkowanie i wstrząsy mechaniczne

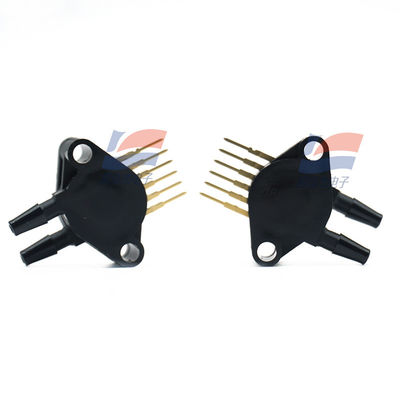

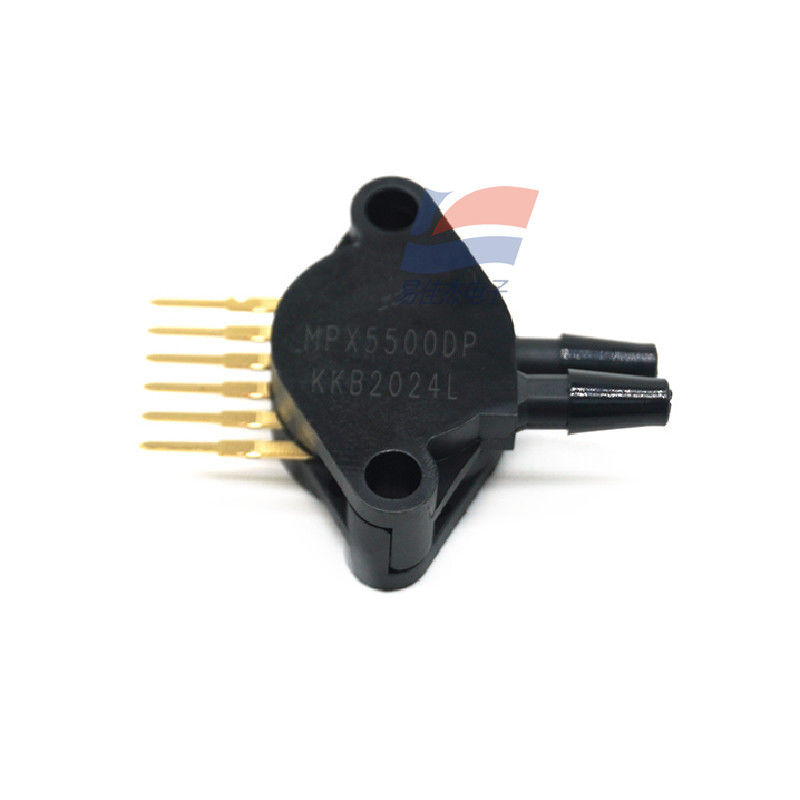

Obudowa 6-pinowa SIP (montaż przewlekany) Podwójne odwrócone porty haczykowe, łatwe do podłączenia ciśnienia

Prąd roboczy ≤10 mA Umiarkowany pobór mocy

Zasada działania i charakterystyka

Wykorzystuje oporowy czujnik tensometryczny MEMS z krzemu, odkształcenie membrany zmienia rezystancję mostka, a wyjście jest liniowo proporcjonalne do ciśnienia. Półprzewodnikowy.

Zintegrowane kondycjonowanie sygnału, kompensacja temperatury i kalibracja, wysoka integracja, bezpośrednie wyjście użytecznego sygnału analogowego, zmniejszające koszty projektowania systemu.

Obsługuje trzy tryby pomiaru: ciśnienie różnicowe, ciśnienie manometryczne i ciśnienie absolutne (różne modele w tej samej serii), odpowiednie do różnych wymagań aplikacyjnych. Półprzewodnikowy. Główny cel

Automatyka przemysłowa: Monitorowanie ciśnienia w układach hydraulicznych/pneumatycznych, wykrywanie różnicy ciśnień w rurociągach, diagnostyka wycieków, sterowanie ciśnieniem powietrza w HVAC, blokady bezpieczeństwa procesów.

Elektronika samochodowa: Ciśnienie wlotowe silnika, układ hamulcowy, monitorowanie ciśnienia w oponach, ciśnienie oleju w skrzyni biegów, wykrywanie ciśnienia w układzie oczyszczania spalin.

Sprzęt medyczny: Ciśnienie w drogach oddechowych respiratora, drenaż podciśnieniowy, sterowanie ciśnieniem pompy infuzyjnej, moduł różnicy ciśnień monitora.

Maszyny budowlane i bezpieczeństwo: Monitorowanie ciśnienia w koparkach / dźwigach hydraulicznych, ciśnienie wody w systemach przeciwpożarowych, alarm wycieków i pomiar poziomu cieczy.

Wskazówki dotyczące wyboru i użytkowania

Ta sama seria co MPX10DP (0–10 kPa), ze znaczną różnicą zakresu. Proszę wybrać na podstawie rzeczywistego zakresu ciśnienia.

Bezpośrednie zasilanie systemu 5V, wyjście podłączone bezpośrednio do przetwornika ADC mikrokontrolera, bez potrzeby skomplikowanego kondycjonowania sygnału.

Należy zwrócić uwagę na kierunek podczas korzystania z monitorowania ciśnienia dwustronnego. Odwrotna różnica ciśnień może wpłynąć na dokładność pomiaru; unikać instalacji w miejscach, gdzie porty są poddawane odkształceniom pod wpływem siły.

Dokładność nadal mieści się w granicach ±2,5% FS w szerokim zakresie temperatur, odpowiednia do zastosowań przemysłowych i motoryzacyjnych.

Specyfikacje:

Zakres pomiarowy
