Szczegóły Produktu:
|
| Liniowość: | Liniowy do 2000ppm | Powtarzalność: | <± 2 CO równoważny |
|---|---|---|---|
| Zalecany rezystor obciążenia: | 10 omów | Rozdzielczość (zależna od elektronicznej): | <0,5 ppm typowe |
| Zakres temperatury: | -30°C do +50°C | Zakres ciśnienia: | 800-1200 mbar |
| Zakres wilgotności roboczej: | 15% do 90% RH | ||
| Podkreślić: | czujnik gazu tlenku węgla o długim czasie działania,czujnik gazu tlenku węgla o małej objętości |
||
Opis produktu:

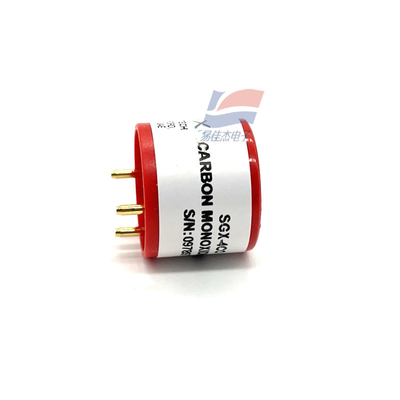

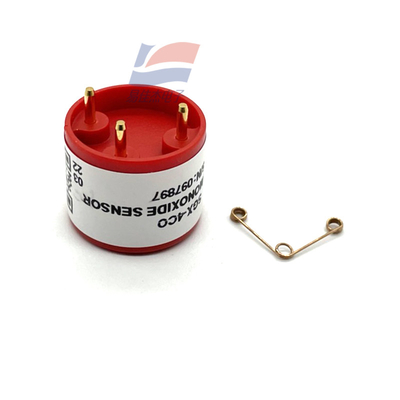

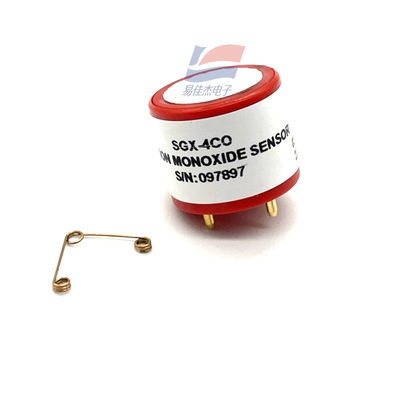

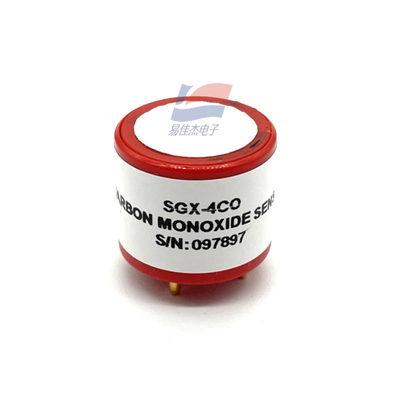

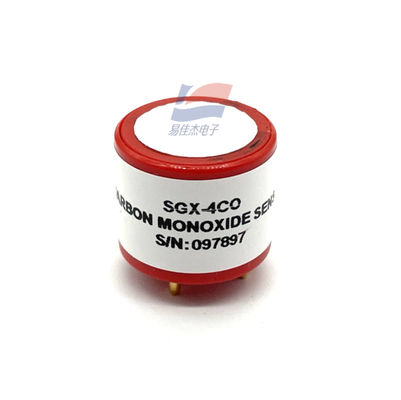

SGX-4CO czujnik gazu tlenku węgla o małej objętości i długiej trwałości jest stosowany w detektorach gazu dymu dla konsumentów
Charakterystyka:
SGX specjalizuje się w opracowywaniu i produkcji czujników jakości powietrza, SGX-4CO jest niewielkim, trwałym czujnikiem tlenku węgla, nadającym się do zastosowań w detektorze dymu.
czujnik gazu elektrochemicznego musi zapewnić stabilny przesunięcie pomiędzy elektrodą czujnikową a elektrodą odniesienia.więc przesunięcie jest zazwyczaj ustabilizowane poprzez kontrolowanie elektrody licznika z op amp. czujnik jest wyjściem prądu, chociaż wielkość prądu jest proporcjonalna do stężenia gazu, ale wartość jest bardzo mała,więc wzmacniacz wzajemnego oporu jest potrzebny do zapewnienia wzmocnienia prądu i przekształcenia napięcia do MCU i innych jednostek przetwarzaniaObwód wzmacniacza często musi również osiągnąć zerowe ustawienia i czasy powiększania,i napięcie wyjściowe reprezentujące stężenie gazu musi również zbierać informacje o temperaturze i ciśnieniu, aby zrekompensować.
SGX-4CO ma napięcie przesunięcia Vref 0, a wzmacniacz operacyjny U1.2 kontroluje elektrodę licznikową, aby utrzymać przesunięcie na stałym poziomie 0.10-ohmowy rezystancja R2 i równoważna pojemność wewnątrz czujnika tworzą obwód oscylacji RC w celu poprawy czasu reakcji czujnika. R3 wzmocnienie kontroli oporu, czułość prądu SGX-4CO wynosi 30nA/ppm, więc czułość wyjściowa obwodu wynosi 25K*30nA/ppm=0.75mV/ppm,należy zwrócić uwagę, że czułość wyjściowa pomnożona przez maksymalny zakres pomiaru 500 ppm nie może przekroczyć 1.3V, w przeciwnym razie moc wyjściowa nie może obejmować całego zakresu pomiarów.
Sspecyfikacje:
| Zakres | 0 ¢ 2000 ppm |
| Sygnał wyjściowy | 70 ± 20nA / ppm |
| Typowy zakres odniesienia | ±2 ppm ekwiwalentu CO |
| Pojemność filtra | > 20 000 ppm Godziny |
| T90 Czas reakcji | < 30 s |
| Maksymalne przeciążenie | 5000 ppm |
