Szczegóły Produktu:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Podkreślić: | Źródło światła podczerwonego MEMS |
||
Opis produktu:

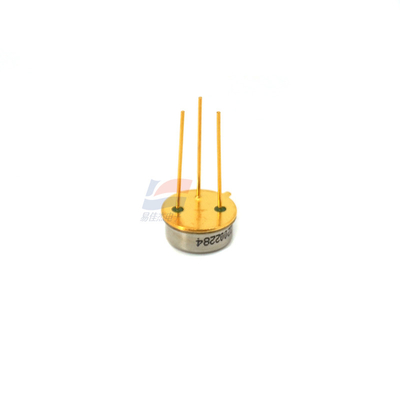

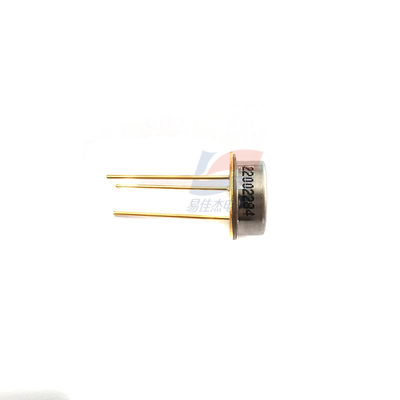

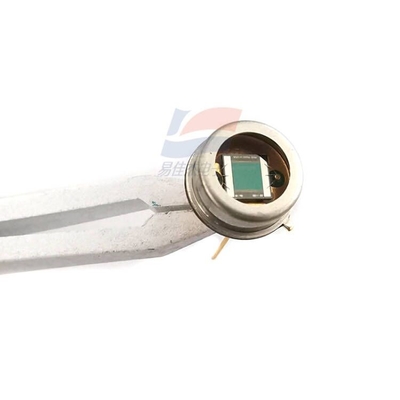

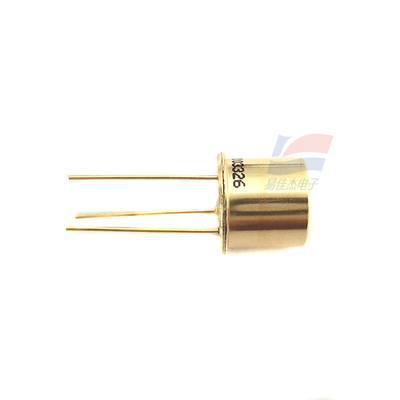

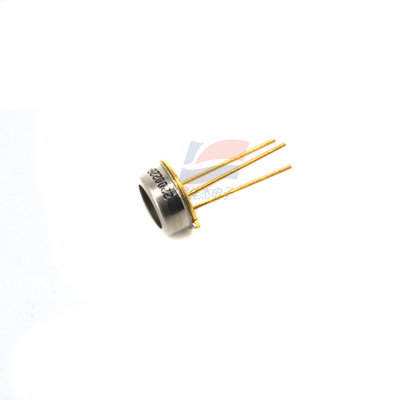

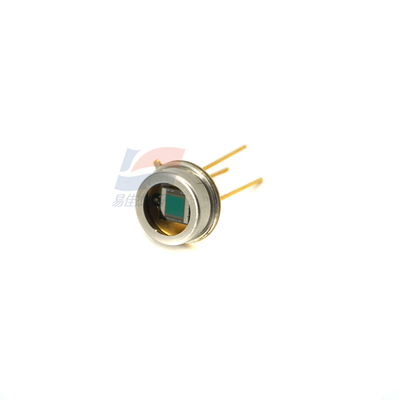

JSIR 350-4 MEMS Źródło światła podczerwonego Emitent podczerwonego do pomiaru gazu NDIR
Charakterystyka:

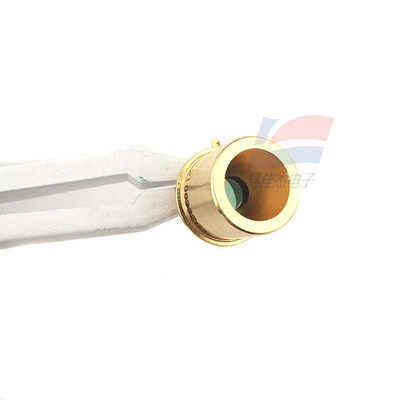

Emiter podczerwony z czterema układami na złączu TO8 służy do pomiaru gazów o niskim stężeniu lub niskiej absorpcji.Wersja z reflektorem bez okna w standardowej obudowie TO8 jest również odpowiednia do pomiaru dużych odległości od 30 cmTen odpowiednik emiterów żarówek oparty na MEMS ma znacznie dłuższy okres życia i mniejszy dryft.
W przeciwieństwie do źródeł podczerwieni żarówkowej, emiter JSIR 350 Quad jest modulowany/pulsowany i nie wymaga dodatkowego śmigłowca.
Wysokiej wydajności nanoamorficzne diafragmy węglowe mogą osiągać temperatury diafragmy do 850 °C dla długotrwałego stabilnego wydajności promieniowania.Przekaźnik JSIR 350 Quad IR jest idealny do różnych zastosowań analizy gazu w przemyśle lotniczym i innych wymagających zastosowaniach.
Oświetlacze IR mogą być stosowane z wykrywaczami termopili MTS lub pyro wykrywaczami MPS.Połączenie z detektorem IR Micro-Hybrid zapewnia lepszą wydajność podczas analizy stężeń gazu i zapewnia dokładne wyniki pomiarów.
Charakterystyka działania
szeroka emisywność 2-15 μm
Temperatura membrany do 850 °C
Wysoka moc promieniowania
Wysoka częstotliwość modulacji
Długa żywotność (niezawodność ze względu na wysoką stabilność membrany)
Technologia HermeSEAL jest dostępna
Parametry techniczne Otwarte / okno Jednostka N2
Zakres wyjściowy widma 2... 15 μm
Obszar aktywny 2,2 x 2,2 mm2
Odporność na ciepło 1 40 ± 20 Ω
Współczynnik temperatury 2 typ. 500 ppm/K
Stała czasowa 0-63 % typowo 12,5 ms
Zużycie mocy nominalnej 3 650 mW
Napięcie robocze 4 typ. 4,9 V
Prąd roboczy 4 typowy 132 mA
Zalecany tryb jazdy Tryb zasilania
Temperatura aktywnego obszaru 1,5,6 610 ± 30 °C
Okno
Dostępne: Sapphire, BaF2, CaF2, Si ARC, inne
żądanie
Ośrodek TO39
Szacowana żywotność 7,8 > 5 000 h w temperaturze 740 °C
> 100 000 h w temperaturze 610 °C
Absolutne maksymalne ratingi
Moc wejściowa 3,5 1 200 mW
Temperatura pomieszczenia 8 185 bez okien,
85 °C z oknem
Temperatura aktywnego obszaru 850 °C
Specyfikacje:
| Powierzchnia skuteczna [mm2] | 2.2 x 2.2 |
| Zużycie energii | Normalne |
| Szeroka emisywność | 2-15 μm |
| Temperatura membrany do | 850 °C |
