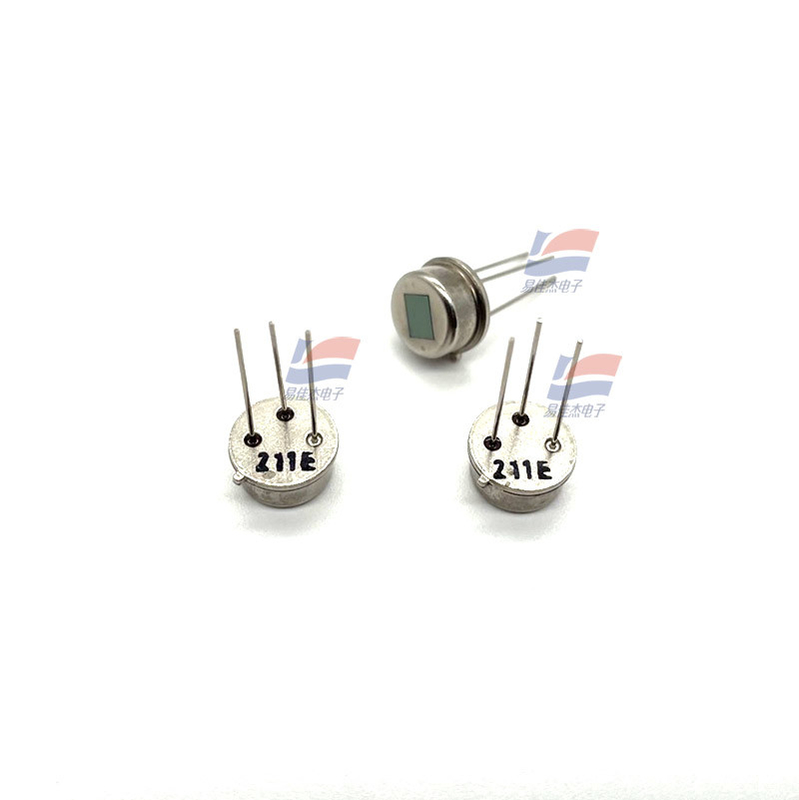

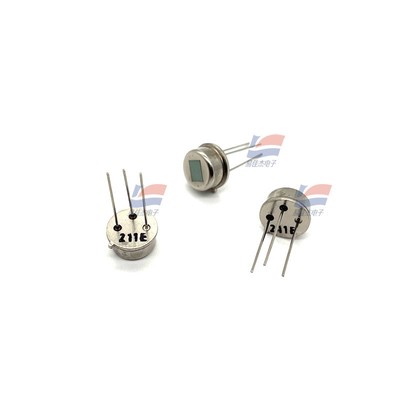

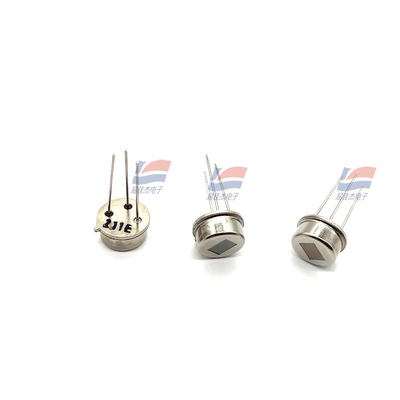

YJJ RE200B Pyroelektryczny czujnik podczerwieni Moduł czujnika podczerwieni ciała ludzkiego

Opis produktu:

RE200B Pyroelektryczny czujnik podczerwieni Moduł czujnika podczerwieni ciała ludzkiego

Charakterystyka:

RE200B jest rodzajem czujnika. RE200B przyjmuje charakterystykę polaryzacji materiału piroelektrycznego zmieniającego się w zależności od temperatury w celu wykrycia promieniowania podczerwonego,i przyjmuje metodę uzupełniania podwójnie wrażliwych elementów w celu tłumienia zakłóceń spowodowanych zmianami temperatury, co poprawia stabilność pracy czujnika.

Podwójny pyroelektryczny czujnik podczerwieni RE200B obszar czujnego elementu 2.0×1.0mm2

Sygnał wyjściowy > 2,5 V

(420°k ciała czarnego 1 Hz modulacja częstotliwości 0,3-3,0 Hz szerokość pasma 72,5 dB zwiększenie)

(mVp-p) (25°C)

Pozostałość < 20%

Napięcie robocze 2,2-15V

Prąd roboczy 8,5-24 μA

Użycie: 1, powyższe właściwości są mierzone w warunkach oporu źródła R2=47KΩ, użytkownik może regulować rozmiar R2 zgodnie z własnymi potrzebami podczas korzystania z czujnika.

2, należy zwrócić uwagę na położenie czułego elementu i wielkość pola widzenia w celu uzyskania najlepszej konstrukcji optycznej.

3. Wszystkie pomiary sygnału napięcia są kalibracją od szczytu do szczytu. EA i EB w bilansie B reprezentują odpowiednio szczyty i szczyty sygnałów wyjściowych napięcia obu czułych elementów.

4, podczas używania czujnika część gięcia lub spawania szpilki powinna być oddalona o więcej niż 4 mm od podstawy szpilki.

5, przed użyciem czujnika należy zapoznać się z instrukcją obsługi, zwłaszcza w celu zapobiegania błędnym szpilkom.

Specyfikacje:
