Szczegóły Produktu:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| Podkreślić: | Czip YJJ HX711,Elektroniczne wagy ADC chip,Chip HX711 ADC |
||
Opis produktu:

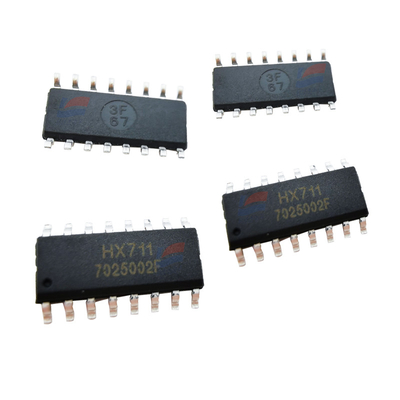

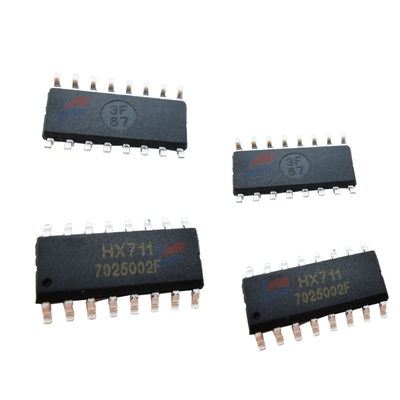

HX711 ADC Chip ADC 24-bitowy ADC dla elektronicznych wag
Charakterystyka:
HX711 to chip ADC, który zawiera przedwzmacniacz. Chip jest specjalnie zaprojektowany do zastosowań w skali elektronicznej..Te wyjścia są trudne do przetworzenia bezpośrednio przez sterownik, więc możemy użyć HX711 IC,który odbiera te sygnały napięcia i zapewnia standardową wartość cyfrową, którą może użyć mikrokontrolerChip ma zintegrowany przedwzmacniacz specjalnie zaprojektowany do obsługi tych niskich napięć.
HX711 Cechy i specyfikacje
Dwa opcjonalne kanały wejściowe różnicowe
PGA o niskim poziomie hałasu aktywne na układzie z opcjonalnymi zyskami 32, 64 i 128
Regulator mocy na układzie dla ogniw obciążeniowych i analogowego zasilania ADC
Oscylator na chipie bez zewnętrznych komponentów i opcjonalnie zewnętrznych kryształów
Włącz i zresetuj chip
Prosty układ sterowania cyfrowego i seryjny interfejs: układ sterowania bez programowania
Opcjonalna prędkość danych wyjściowych 10SPS lub 80SPS
Zarówno zasilanie 50 i 60Hz są tłumione
Zużycie prądu: normalna praca < 1,5 mA, awaria zasilania < 1 uA
Zakres napięcia zasilania roboczego: od 2,6 V do 5,5 V
Zakres temperatury roboczej: -40°C do + 85°C
Gdzie używać HX711
Aby zmierzyć masę za pomocą komórki obciążeniowej, zazwyczaj musimy regulować zasilacz, wzmacniacz wyjściowy (w celu zmniejszenia hałasu) i konwerter ADC.Wszystkie te trzy funkcje wymagają trzech oddzielnych obwodów i komponentówDlatego możemy używać HX711 IC z wszystkimi powyższymi funkcjami bez usuwania skomplikowanych obwodów.
Specyfikacje:
| Zakres napięcia zasilania roboczego | 2.6V do 5.5V |
| Zakres temperatury pracy | -40°C do + 85°C |
| Jednoczesne odrzucenie | Wyroby elektryczne |
| Konsumpcja bieżąca | Normalne działanie < 1,5 mA, awaria zasilania < 1 uA |
