YJJ LIM-262-IH Infraczerwony czujnik analizy gazu Źródło światła Źródło światła Źródło światła Źródło światła Źródło światła Źródło światła

Opis produktu:

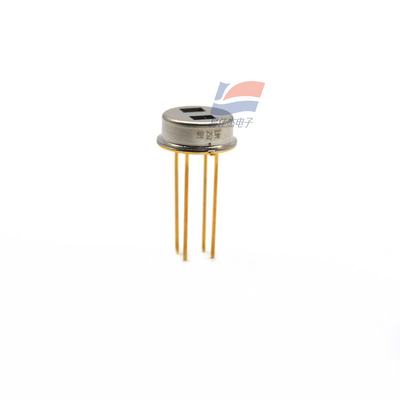

LIM-262-IH Źródło światła czarnego ciała podczerwonego Pyroelektryczny czujnik podczerwonego czujnik tlenku węgla do analizy gazu podczerwonego

Charakterystyka:

Detektory piroelektryczne w analizie gazów

Duża liczba gazów wchłania promieniowanie podczerwone za pomocą wibracji wewnątrzcząsteczkowych.Niniejsza zasada wykorzystuje niedyspersywny podczerwony analizator gazu (NDIR) do analizy gazuAnalizator składa się z modulowanego elektronicznie lub mechanicznie źródła podczerwieni, komórki próbkowej, przez którą przepływa gaz, który ma być zmierzony, oraz detektora piroelektrycznego lub detektora cyfrowego.

W pokrywie detektora zintegrowany jest filtr przepustowy wąskiego pasma (NBP Filter), którego pasma przepustowa odpowiada długości fali absorpcyjnej gazu docelowego.przepływ zmierzonej mieszaniny gazowej jest określony w określonym układzieJeśli poszukiwany gaz nie jest obecny, większość promieniowania podczerwonego dotrze do detektora, a sygnał będzie na maksymalnym poziomie.wchłanianie również wzrośnie zgodnie z prawem Lamberta-Beera, a sygnał zmniejszy się odpowiednio.

Ta koncepcja znajduje się ponownie w standardowych filtrach podczerwieni InfraTec o średniej długości fali (CWL) 4.27 μm i pół szerokości pasma mocy (HPBW) 170 nm nadaje się do pomiaru dwutlenku węgla (CO2)Na przykład.

Sspecyfikacje:
