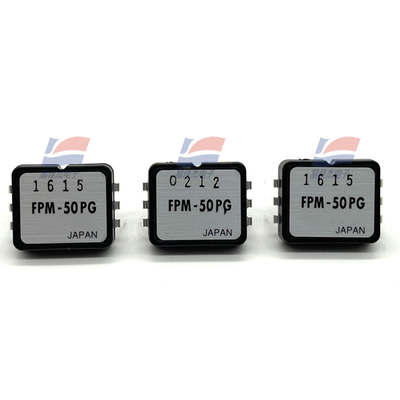

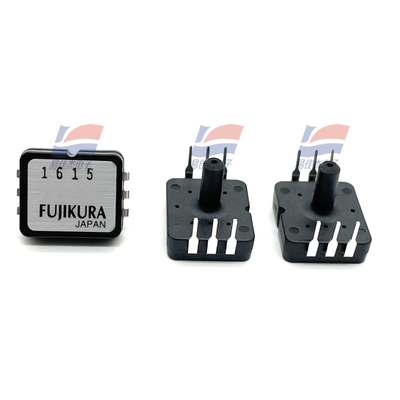

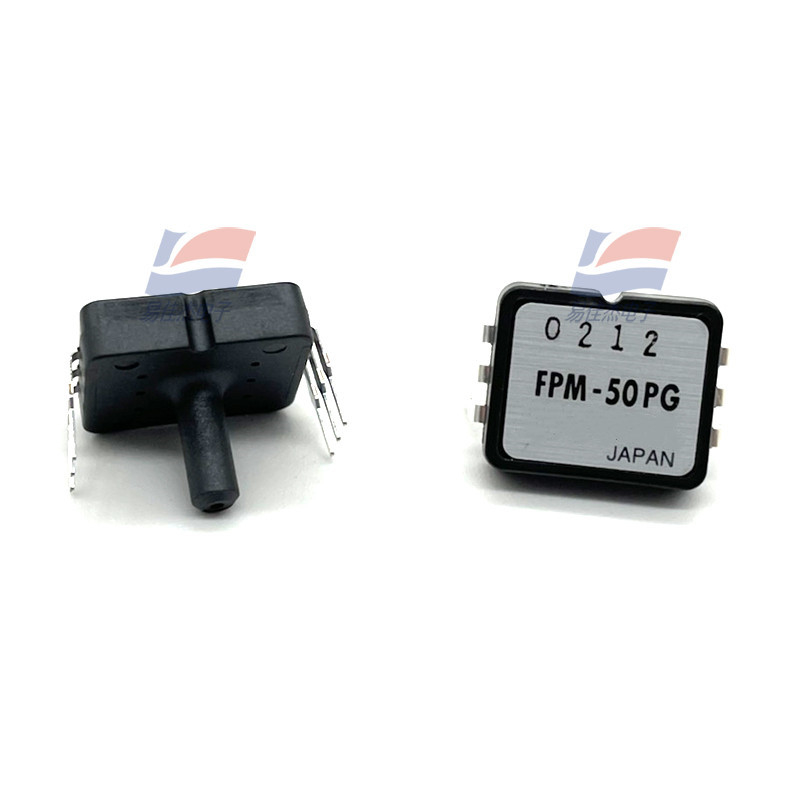

YJJ FPM-50PG czujnik ciśnienia 0 ~ 50 psi do przemysłowych urządzeń medycznych

Opis produktu:

FPM-50PG 0 ~ 50psi czujnik ciśnienia jest stosowany w przemysłowych urządzeniach medycznych

Charakterystyka:

Specyfikacje

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Zalecane warunki eksploatacji

Typ ciśnienia Ciśnienie miernikowe -

Ciśnienie nominalne 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Zakres ciśnienia mierzalnego -13.79

Zakres temperatury od 0 do 50°C

Środki ciśnieniowe Tylko gazy nieżrące (bez płynu) -

Prąd pobudkowy (stały) 1,5 mADC

Maksymalna wartość bezwzględna

Maksymalne ciśnienie obciążenia Dwukrotne ciśnienie nominalne

1.5 razy

ratingu

Ciśnienie...

Maksymalny prąd pobudzenia 3,0 mADC

Temperatura pracy -20-100°C

Temperatura przechowywania -40-120°C

wilgotność operacyjna 30 do 80 (warunek bez rosy) %RH

Charakterystyka elektryczna (stały prąd napędowy 1,5 mA, temperatura otoczenia Ta=25°C)

napięcie wyjściowe 60 do 140 (w 0 kPa do ciśnienia nominalnego) mV

napięcie offsetowe +/-20 (w 0kPa) mV

Opór mostkowy 4000 do 6000 Ω

Czas reakcji 2 (w odniesieniu do odniesienia) msec.

Dokładność TSO* +/-5

Ciśnienie pomiarowe

zakres ((kPa) Numer części

-13,79 do 13,79 FPM-02PG FPM-02PGR

-34,47 do 34,47 FPM-05PG FPM-05PGR

-48.26 do 48.26 FPM-07PG FPM-07PGR

-98.07 do 103.4 FPM-15PG FPM-15PGR

-98.07 do 206.8 FPM-30PG FPM-30PGR

-98.07 do 344.7 FPM-50PG FPM-50PGR

-98.07 do 482.6 FPM-70PG FPM-70PGR

-98.07 do 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0°C

P2= 1/2 x P3 (kPa) T2= 25°C

P3=ciśnienie poddawane (kPa) T3= 50°C

napięcie offsetowe (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

napięcie wyjściowe w pełnej skali (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

napięcie w przedziale wyjściowym (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Uwaga: Uwaga: Uwaga:

TSO = {WYJĄSTKIE JEDNO} / SV(25) x 100

Większa jedna = większa wartość bezwzględna, która z {Voff(0) -Voff(25)} i {Voff(50) -Voff(25)}

Współczynnik temperatury napięcia przedziału wyjściowego (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Liniowość (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Hysteresa ciśnienia (% FS)

Phys = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25

Voff?? ((25)): napięcie wyjściowe w stosunku do P1 po obciążeniu ciśnieniem P3.
