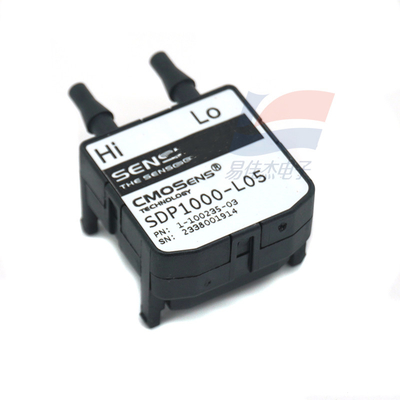

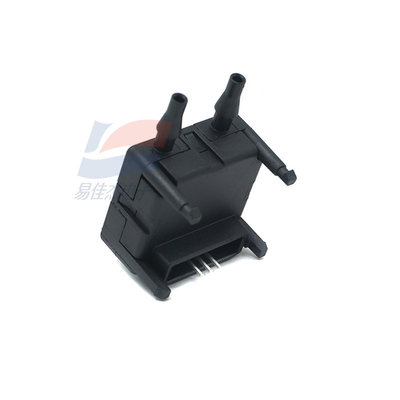

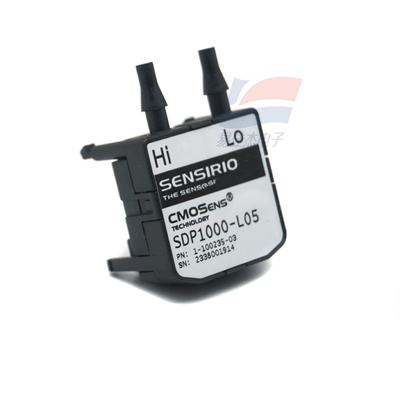

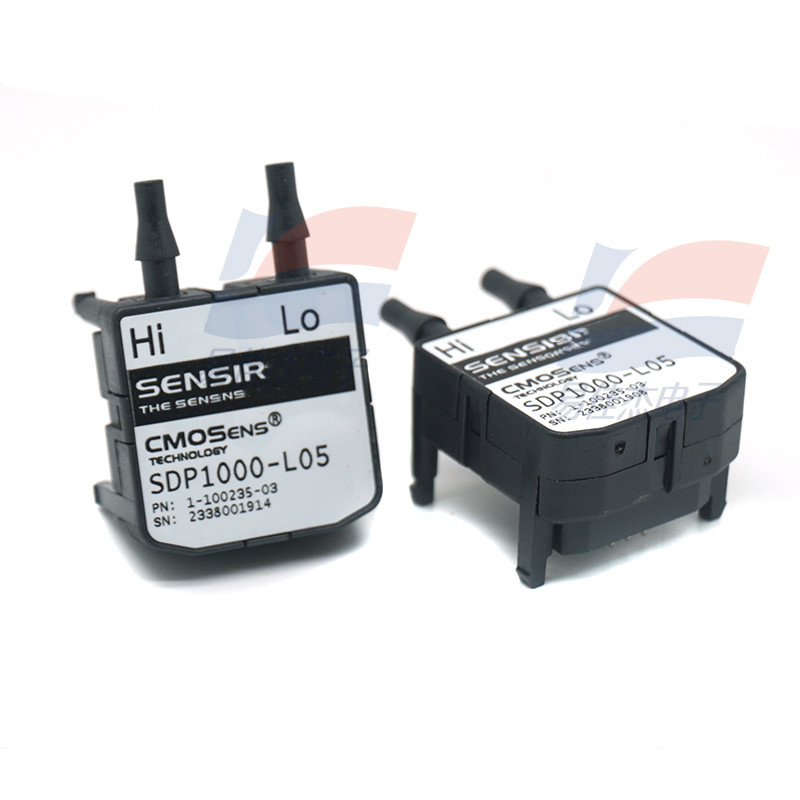

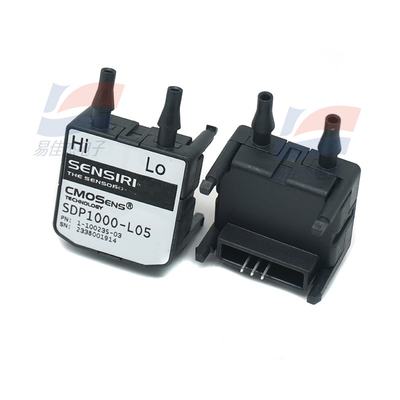

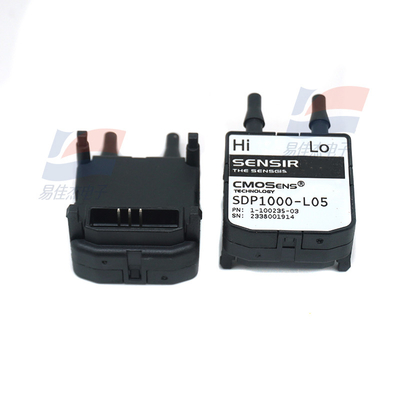

YJJ SDP1000-L05 HVAC Aplikacja 0-125Pa Czujnik przepływu i ciśnienia

Opis produktu:

SDP1000-L05 Aplikacja HVAC 0-125Pa Czujnik przepływu i ciśnienia

Charakterystyka:

Sensorion czujniki ciśnienia i przepływu przyjmują zasadę pomiaru cieplnego.a następnie zainstalować czujnik temperatury symetrycznie na obu końcach przednia i dolna strumienia elementu grzewczego wzdłuż kierunku przepływu cieczyPłyn przepływający przez folie powoduje, że ciepło jest przenoszone do czujnika temperatury w dół, co powoduje różnicę temperatury i tworzy w ten sposób mierzalny i precyzyjny sygnał.Film pasywacyjny szkła stabilizujący ciśnienie jest zainstalowany na chipie krzemowym poprzez wytrawianie, aby zintegrować czujnik przepływu mikrocieplnego.

W porównaniu z tradycyjnymi czujnikami piezorezystywnymi, czujniki przepływu gazu CMOSens mają większe zalety w zakresie niskiej prędkości przepływu i czułości ciśnienia różniczkowego, odchyleń i opóźnień,wrażliwość pozycji, odporność na wstrząsy i wahania temperatury oraz wsparcie pomiarów dwukierunkowych.

Czip zawiera czujnik temperatury, którego sygnał może kompensować ewentualne wpływy temperatury bez konieczności instalowania dodatkowych czujników kalibracyjnych.Rozwiązania techniczne Sensirion nie tylko oszczędzają przestrzeń, ale również oferują niezwykle wysoką efektywność kosztowąPonadto na układzie cyfrowym jest zintegrowany cyfrowy obwód przetwarzania i jednostka pamięci masowej do przechowywania danych korekcyjnych.Wszystkie czujniki Sensirion są indywidualnie kalibrowane podczas procesu produkcji, aby zapewnić, że sygnały są zawsze w pełni kalibrowane, linearyzowane i zrekompensowane temperaturą.

Dokładność wynosi 0,1% pełnej skali

Analogiczne napięcie wyjściowe do wzmacniania sygnału: 0 do 4 Vdc

Na podstawie zasady pomiaru przepływu

Kalibracja i kompensacja temperatury

Nie ma wpływu na kierunek instalacji

W zależności od konkretnych wymagań można wybrać różne modele.

Model: Zakres kalibracji: Dokładność Właściwości produktu:

SDP1000-L025 -62 do 62 Pa

Liniowe: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 do 125 Pa

+ 0,5" H2O 0,2% FS / 1,5% m.v.

SDP1000-L 0 do 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. liniowy

SDP1000-R od 0 do 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. korzeń kwadratowa

SDP2000-L od 0 do 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. liniowy

* FS = pełna skala lub pełna skala, m.v. = wartość zmierzona; większa wartość jest skuteczna.

Obszar zastosowania

Zastosowanie medyczne

Zastosowania w zakresie ogrzewania, wentylacji i klimatyzacji

Przemysłowe zastosowanie

Elektronika samochodowa

Specyfikacja

Ciśnienie różnicowe

Dokładność: 3% m.v.

Zakres ciśnienia: ±500Pa

Dokładność punktu zerowego wynosi 0,1 Pa

Kalibracja powietrza i N2

Ogólne

Napięcie zasilania: 2,7-5,5 V

Średni prąd zasilania wynosi 3800μA

Prąd zasilania wynosi 5500 μA

Interfejs I2C

Wymiary opakowania (długość x szerokość x wysokość): 29 x 18 x 27,05 mm3
