YJJ NPA-700B-001D Nieinwazyjny instrument monitorowania 7kpa czujnik ciśnienia

Opis produktu:

NPA-700B-001D Nieinwazyjny instrument monitorowania 7kpa czujnik ciśnienia

Charakterystyka:

Czujniki ciśnienia z serii NPA mają kompaktowy rozmiar i stanowią ekonomiczne i idealne rozwiązanie dla wielu obecnych zastosowań, które wymagają natychmiastowej instalacji i użytkowania bez skomplikowanej kalibracji.

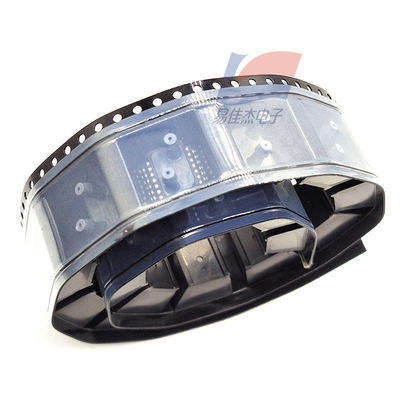

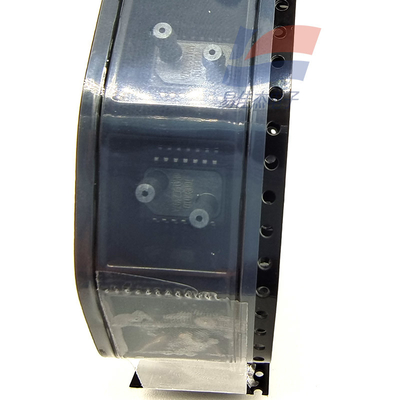

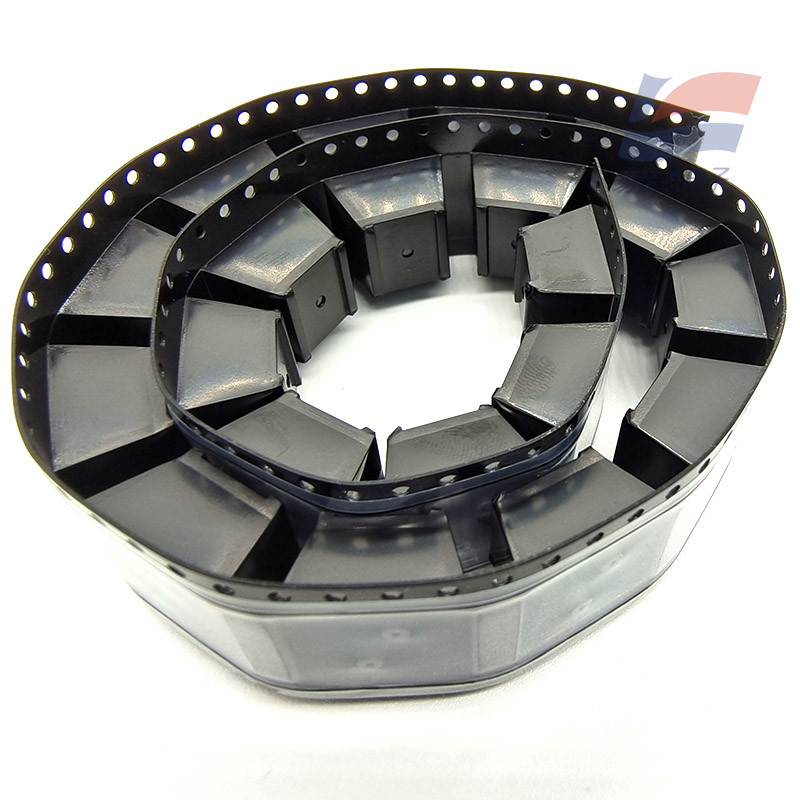

Produkty z serii NPA mają opakowanie na powierzchni SOIC 14. Mierzone ciśnienie występuje w trzech formach: ciśnienie gabarytowe, ciśnienie bezwzględne lub ciśnienie różniczkowe.Sygnały wyjściowe są dostępne w trzech rodzajachW przypadku urządzeń o pojemności nieprzekraczającej 1 mV (niekalibrowane), wzmocniony sygnał analogowy i seryjne wyjście cyfrowe, ta seria czujników jest szczególnie odpowiednia do montażu powierzchniowego na płyty drukowane.Uproszczenie produkcji, instalacji i użytkowania, produkty mogą być dostarczane w formie opakowania z rolkami i taśmami.

Charakterystyka

Może być montowany na powierzchni

2Ciśnienie różniczkowe, ciśnienie pomiarowe lub ciśnienie bezwzględne, zastosowania niskiego ciśnienia

3. pełny zakres pomiaru ciśnienia: 10 cali kolumny wody do 30psi

4Opcje wyjścia: wzmocniony sygnał analogowy, 14-bitowa cyfrowa sekwencja cyfrowa I2C i niekalibrowana wyjście mV

5. Rozdzielczość sygnału ciśnienia cyfrowego: 14-bitowy ADC (konwersja analogowa do cyfrowej) / 11-bitowy DAC (konwersja cyfrowa do analogowej)

6. Czujnik temperatury w trybie cyfrowym

6Zakres temperatury roboczej: -40 do 125°C

7Zakres błędów: < ± 1,5% FSO

Kiedy zakres pomiaru jest mniejszy niż 1 psi, pojemność nadciśnienia może osiągnąć 60x

Zastosowanie

Medyczne urządzenie pozytywnego ciśnienia powietrza - bezdechu senny

2- Wielofunkcyjny respirator medyczny.

3- Maszyna do znieczulenia medycznego.

4.Wyposażenie medyczne awaryjne

5.Medyczne pomiar ciśnienia krwi

6Łóżka szpitalne

7P pomiar przemysłowych suszarek do włosów HVAC

8Przemysłowa zmienna regulacja objętości powietrza

9. Przemysłowy przepływ powietrza do ogrzewania wody

10Kontrola programów przemysłowych

Czujnik OEM

Dokładność (zakres błędu: ± 1,5% FSO.

Czas reakcji: 12 ms

Pojemność nadciśnienia: (zakres <1 psi) 60xFSO

Pojemność nad napięciem: zakres od 5 psi do 30 psi 2xFSO

Rozdzielczość: 11 bitów

Zakres pomiaru ciśnienia DAC dla 10-calowej kolumny wody wynosi 30psi

Rozdzielczość: 14-bitowe kroki ADC 16383, częstotliwość próbkowania 12 kHz

Czujnik temperatury wyjściowej danych seryjnych ma dokładność 4°C i 8 bitów

Wyjście zerowe: 0,44V, 0,5V, 0,56V. Zakres wartości wyjściowych: 4V

Wyjście zero offset: 0,46V, 0,5V, 0,54V. Zakres wartości wyjścia: 2,5V

Zakres pomiaru ciśnienia wynosi od 0,36 do 30 psi.

Zachęcamy do 1.5MA 10DVC

Wydajność w pełnej skali (1psi): 70-135 mV

Wydajność w pełnej skali (5psi do 30psi): od 100 do 166 mV

Wydajność pełnowymiarowa (15psi do 30psi) 70 do 135 mV

Liniowość ± 0,25% FSO

Hysteresa ciśnienia ± 0,05% FSO

Współczynnik temperatury zerowej wynosi +30 μV/V/°C

Współczynnik temperatury wartości oporu ramienia mostkowego wynosi 0,29% /°C

Współczynnik czułości temperatury -0,22% FSO

Hysteresa w temperaturze zerowej 0,2% FSO

Czułość pozycji 0,1% FSO

NPA-100/300/500/600/601/700

100:mv wyjście, sygnał stosunkowy, niekalibrowany

300: wyjście sygnału wzmacniania analogowego, pobudzenie 3,3 V, kalibrowane

500: wyjście sygnału wzmacniania analogowego, pobudzenie 5V, kalibrowane

600: Zacwire - wyjście sygnału cyfrowego, kalibrowane, 2 bajty

700:12C - Wyjście cyfrowe, kalibrowane, 2 bajty

M: Ma wyraźny interfejs ciśnienia odpowiedni do wielu średnic

B: z odwróconymi interfejsami ciśnienia

N: Brak interfejsu
