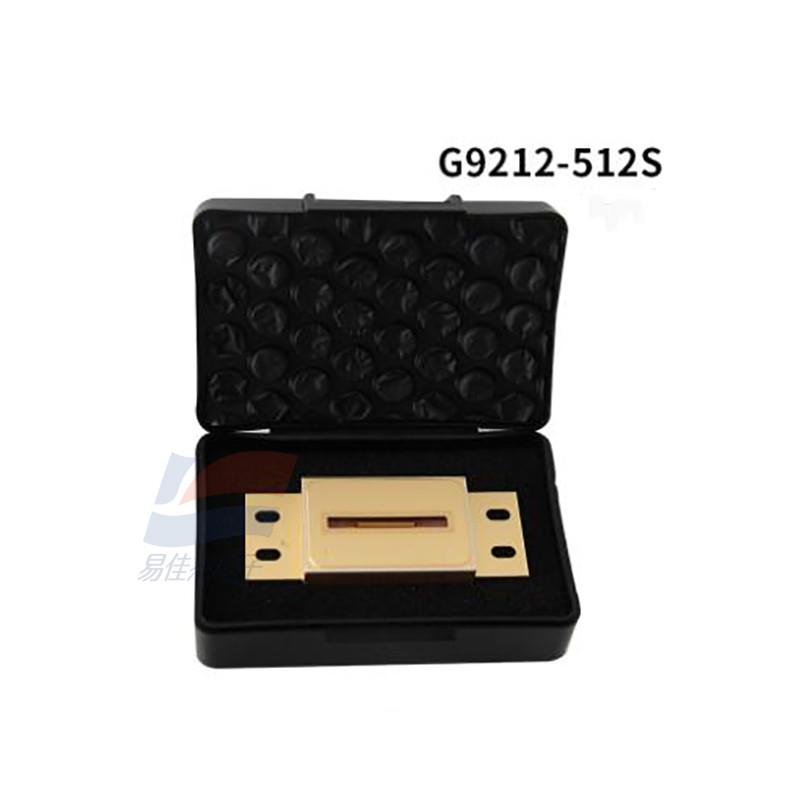

G9212-512S W GaAs czujniki obrazu liniowego czujniki obrazu bliskiego podczerwieni

G9212-512S W GaAs czujniki obrazu liniowego czujniki obrazu bliskiego podczerwieni

Czujniki obrazu liniowego InGaAs z serii G9211 do G9214/G9205 do G9208 są specjalnie zaprojektowane do wielofunkcji bliskiej podczerwieni.
Te liniowe czujniki obrazu składają się z zestawu fotodiod InGaAs, zestawu wzmacniacza ładunku,
obwodów kompensacyjnych, rejestru zmiany i generatora czasu utworzonego na chipie CMO.
składa się z tranzystorów CMOS podłączonych do każdego piksela tablicy fotodiod InGaAs.
w trybie integracji ładunku w celu osiągnięcia wysokiej czułości i stabilnej pracy w zakresie widmowym bliskiej podczerwieni.
hermetycznie uszczelnione dla wysokiej niezawodności.
Obwody przetwarzania sygnału na chipie CMOs mogą być wybierane z dwóch efektywności konwersji (CE) przez napięcie zewnętrzne.
czujnik obrazu działa w szerokim zakresie dynamicznym, gdy CE=16 nV/e" i zapewnia wysoki zysk, gdy CE=320 nV/e~

Cechy
Szeroki zakres dynamiczny
Niski poziom hałasu i niskie ciemne prądy
Dwie wybieralne efektywności konwersji
>Obwód antysatyrujący
Obwód CDS*1
Obwód kompensacji ofset
Prosta obsługa (poprzez wbudowany generator czasu) *2
Wysoka rozdzielczość: 25 um (512 ch)
>Niski poziom rozmowy

Wnioski
Wielokanalizowana spektrophotometria bliskiej podczerwieni
Termometria promieniowania
Kontrola nieniszcząca
Produkty pokrewne
>Wielokanalizowana głowica detektoru InGaAs C8061-01,
C8062-01
>Wielokanałowy sterownik głowicy detektoru C7557-01
256 ch: 1 linia wideo
512 ch: 2 linie wideo

Arkusz danych
