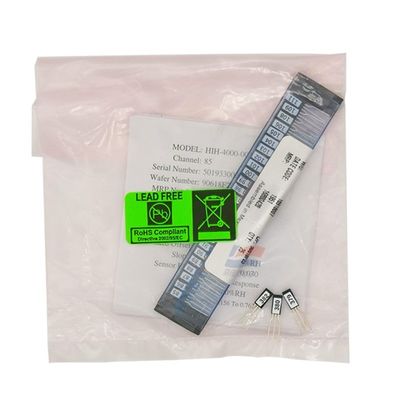

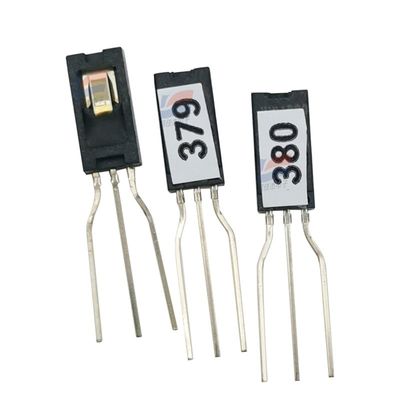

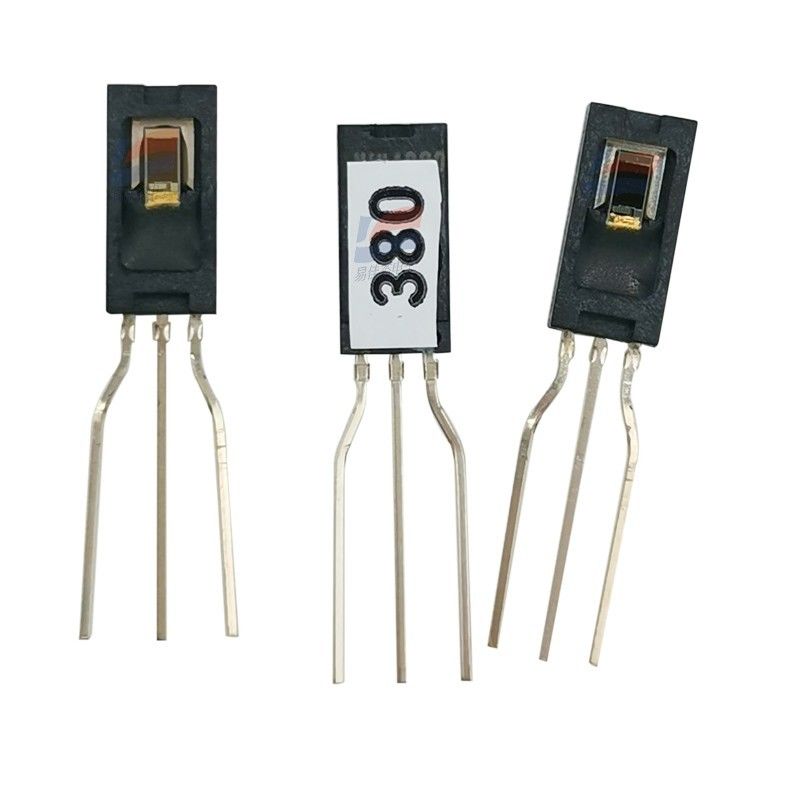

HIH-4000-003 HIH4000-003 Czujnik wilgotności Sprzęt medyczny
OPIS:
Czujniki wilgotności serii HIH-4000 zostały zaprojektowane specjalnie dla użytkowników OEM (Original Equipment Manufacturer) o dużej skali produkcji.
Bezpośrednie podłączenie do kontrolera lub innego urządzenia jest możliwe dzięki niemal liniowemu napięciu wyjściowemu tego czujnika. Przy typowym poborze prądu wynoszącym zaledwie 200 µA, seria HIH-4000 jest często idealnie dopasowana do systemów o niskim poborze mocy, zasilanych bateryjnie.
Ścisła wymienność czujników redukuje lub eliminuje koszty kalibracji produkcji OEM. Dostępne są indywidualne dane kalibracyjne czujników.
Seria HIH-4000 zapewnia wydajność pomiaru wilgotności względnej (RH) na poziomie jakości instrumentów, w konkurencyjnej cenie, w lutowanej obudowie SIP (Single In-line Package).
Dostępny w dwóch konfiguracjach rozstawu wyprowadzeń, czujnik RH jest elementem czujnikowym pojemnościowym z polimeru termoutwardzalnego, przyciętego laserowo, z wbudowanym układem kondycjonowania sygnału.
Wielowarstwowa konstrukcja elementu czujnikowego zapewnia doskonałą odporność na większość zagrożeń aplikacyjnych, takich jak zwilżanie, kurz, brud, oleje i powszechne chemikalia środowiskowe.
CECHY:
Formowana obudowa z tworzywa termoutwardzalnego
Niemal liniowe napięcie wyjściowe w stosunku do % RH
Wymienność przycięta laserowo
Konstrukcja o niskim poborze mocy
Zwiększona dokładność
Szybki czas reakcji Stabilny
wydajność o niskim dryfcie
Odporny chemicznie
POTENCJALNE ZASTOSOWANIA:
Urządzenia chłodnicze
HVAC (ogrzewanie, wentylacja i klimatyzacja)
sprzęt
Sprzęt medyczny
Suszenie
Metrologia
Systemy zasilane bateryjnie
Zespoły OEM
|
Parametr
|
Specyfikacja
|
Warunki testowe
|
| Typ czujnika |
Pojemnościowy czujnik wilgotności |
- |
| Pomiar docelowy |
Wilgotność względna (RH) |
- |
| Zakres pomiaru wilgotności |
0% - 100% RH |
Bez kondensacji |
| Dokładność wilgotności |
±3% RH (20% - 80% RH) |
W 25°C (77°F); wartość typowa |
| |
±5% RH (0% - 100% RH) |
W 25°C (77°F); pełny zakres |
| Współczynnik temperaturowy wilgotności |
±0,04% RH/°C |
0°C - 60°C (32°F - 140°F) |
| Czas reakcji (T63%) |
< 8 sekund |
Skokowa zmiana: 10% → 90% RH; 25°C |
| Typ wyjścia |
Napięcie analogowe (współmierne do napięcia zasilania) |
- |
| Zakres napięcia zasilania |
4,0 V DC - 5,8 V DC |
Zalecane: 5,0 V DC |
| Prąd zasilania |
100 μA (maks.) |
Podczas pomiaru |
| |
10 μA (maks.) |
Tryb czuwania (jeśli dotyczy) |
| Zakres temperatur pracy |
-40°C - 85°C (-40°F - 185°F) |
- |
| Zakres temperatur przechowywania |
-40°C - 85°C (-40°F - 185°F) |
- |
| Napięcie wyjściowe przy 0% RH |
0,8 V DC (min) - 1,2 V DC (maks.) |
Przy zasilaniu 5,0 V; 25°C |
| Napięcie wyjściowe przy 50% RH |
2,3 V DC (min) - 2,7 V DC (maks.) |
Przy zasilaniu 5,0 V; 25°C |
| Napięcie wyjściowe przy 100% RH |
3,8 V DC (min) - 4,2 V DC (maks.) |
Przy zasilaniu 5,0 V; 25°C |
| Długoterminowa stabilność |
< ±1% RH/rok |
Typowe; w normalnych warunkach pracy |
| Typ obudowy |
4-pinowy DIP (Dual In-Line Package) |
- |
| Waga |
~2,5 grama |
Wartość przybliżona |
