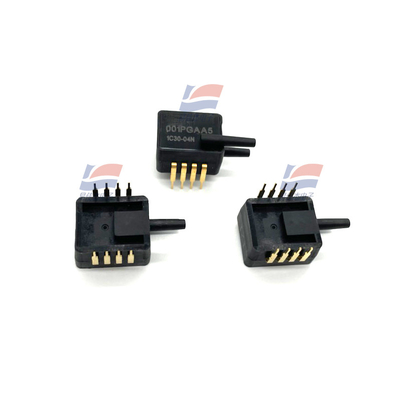

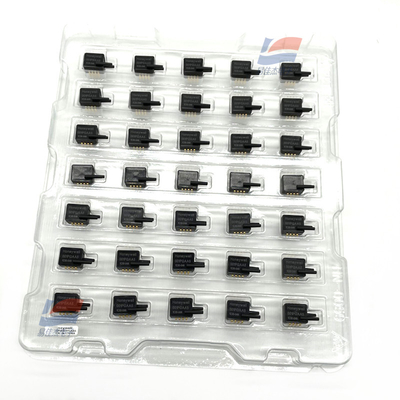

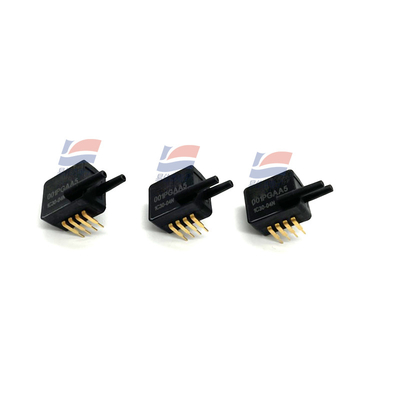

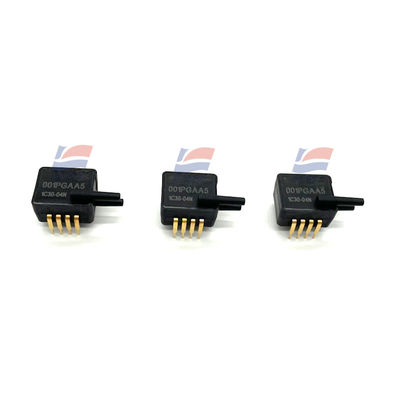

YJJ ASDXRRX001PGAA5 Monitor przepływu powietrza z miliwoltowym czujnikiem ciśnienia krzemowego 0-1psi i maksymalną temperaturą pracy 105 ° C

Opis produktu:

ASDXRRX001PGAA5 Monitor przepływu 0-1psi Czujnik ciśnienia krzemowego Millivolt

Funkcje:

Krzemowe czujniki ciśnienia serii ASDX

Niskie ciśnienie i analogowe wyjście ciśnienia ±2% całkowitego pasma błędu, nachylenie, od 10 cali H20 do 100 psi

Opis

Seria ASDX to krzemowy czujnik ciśnienia, który zapewnia proporcjonalne wyjście analogowe do odczytu ciśnienia w określonym zakresie ciśnienia pełnoskalowego i zakresie temperatur.

ASDX został w pełni skalibrowany i skompensowany temperaturowo pod kątem przesunięcia czujnika, czułości, wpływu temperatury i nieliniowości przy użyciu zintegrowanych układów samochodowych. Skalibrowana wartość wyjściowa ciśnienia jest aktualizowana z następującą częstotliwością: około 1 kHz.

Standardowy ASDX jest kalibrowany w zakresie temperatur od 0°C do 85°C [32°F do 185°F]. Cechą tego czujnika jest to, że jest on zasilany prądem stałym 3,3 Vdc lub 5,0 V.

Czujniki te mogą być używane do pomiaru ciśnienia różnicowego i nadciśnienia. Wersja posiada wewnętrzne odniesienie do próżni i wartość wyjściową proporcjonalną do wartości. Wersja z pomiarem ciśnienia różnicowego pozwala na przyłożenie ciśnienia do obu stron membrany czujnika. Wersja z pomiarem nadciśnienia odnosi się do ciśnienia atmosferycznego i zapewnia wyjście proporcjonalne do zmian ciśnienia atmosferycznego.

Czujniki serii ASDX nadają się do nieagresywnych i niejonowych płynów roboczych, takich jak powietrze i suche gazy.

Są one projektowane i produkowane zgodnie ze standardami ISO 9001.

Typ ciśnienia: Nadciśnienie

Ciśnienie robocze: od 0 psi do 1 psi

Dokładność: 2%

Typ wyjścia: Analogowe

Styl instalacji: Przelotowy

Napięcie zasilania roboczego: 5 V

Typ portu: Podwójny radialny bez zadziorów

Obudowa/pudełko: DIP-8

Minimalna temperatura pracy: -20 ° C

Maksymalna temperatura pracy: + 105 ° C

Seria: ASDX

Znak towarowy: Hon

Prąd zasilania roboczego: 2,5 mA

Rozmiar portu: 2,31 mm

Typ produktu: Czujniki ciśnienia do montażu na płytce

25

Podkategoria: Czujniki

Napięcie zasilania - Maksymalne: 5,25 V

Napięcie zasilania - Minimalne: 4,75 V
