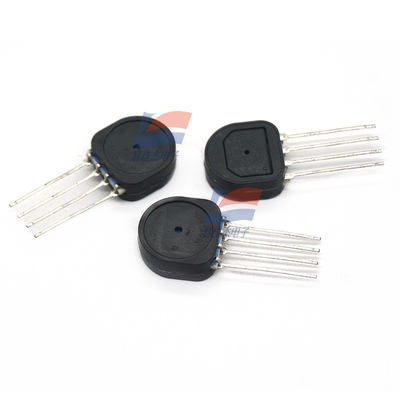

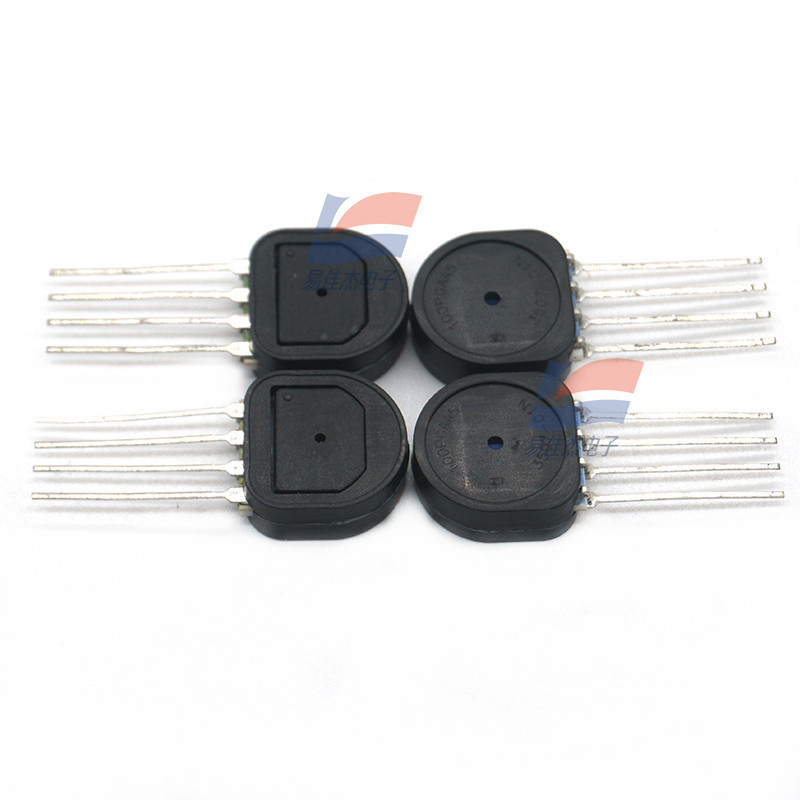

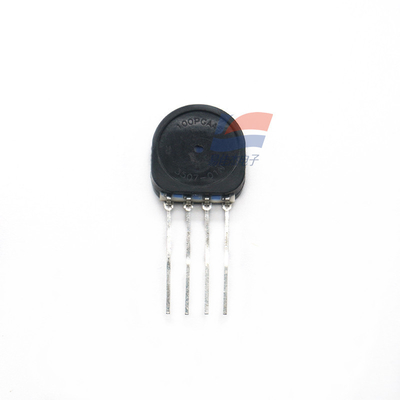

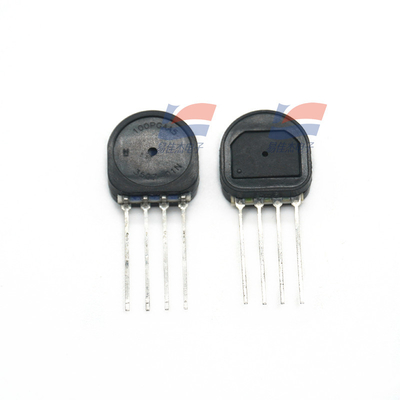

YJJ SSCSSNN100PGAA5 Silikonowo-ceramiczna (SSC) seria czujnik ciśnienia krzemowego piezoresystywnego

Opis produktu:

SSCSSNN100PGAA5 Silisium Ceramic (SSC) Series Piezoresistive Silicon Pressure Sensor

Charakterystyka:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

Seria SSC może wykonywać kompleksową kalibrację i kompensację temperatury dla pozycji zerowej czujnika, wrażliwości,współczynnik temperatury i nieliniowość poprzez zastosowanie specjalnych obwodów zintegrowanych na płytce obwodów. Aktualizować kalibrowane wartości wyjścia analogowego i wartości wyjścia cyfrowego w częstotliwościach odpowiednio około 1 kHz i 2 kHz.

Kalibracja serii SSC w zakresie temperatur od -20 °C do 85 °C. Cecha tego czujnika polega na tym, że może działać w warunkach jednego zasilania 3,3 Vdc lub 5,0 Vdc.

Czujniki te mogą mierzyć ciśnienie bezwzględne, ciśnienie pomiarowe lub ciśnienie różniczkowe.i jego wartość wyjściowa jest proporcjonalna do ciśnienia bezwzględnegoCzujnik ciśnienia pomiarowego stosuje ciśnienie atmosferyczne jako punkt odniesienia i daje wartość wyjściową proporcjonalną do różnicy ciśnienia atmosferycznego.Czujnik ciśnienia różniczkowego może mierzyć ciśnienie między dwoma portami ciśnienia.

Prawdziwość czujnik ciśnienia jest zaprojektowany do stosowania w połączeniu z gazami nieżrzącymi i niejonicznymi, takimi jak powietrze i inne suche gazy.Wydajność tych czujników można rozszerzyć do zakresu ciśnienia powyżej 40 mbar, 4 kPa i 20 inH2O poprzez bogaty wachlarz opcji.

Wszystkie produkty są projektowane i produkowane zgodnie ze standardem 9001.

Zakres ciśnienia

±1,6 mbar do ±10 bar, ±160 Pa do ±1 MPa, ±0,5 inH20 do ±150 psi

Typ ciśnienia: miernik

Ciśnienie robocze: od 0 psi do 100 psi

Dokładność: 0,25%

Rodzaj wyjścia: analogowy

Styl instalacji: przez dziurę

Napięcie zasilania roboczego: 5 V

Rodzaj portu: wielopłaszczyzna

Rozdzielczość: 12 bitów

Opakowanie/sklep: SIP-4

Minimalna temperatura pracy: -20 °C

Maksymalna temperatura pracy: + 85 °C

Seria: SSC

Znak towarowy: Honeywell

Prąd zasilania roboczego: 2 mA

Rodzaj produktu: czujniki ciśnienia montowane na tablicy

50

Podkategoria: czujniki

Napięcie zasilania - maksymalne: 5,25 V

Napięcie zasilania - minimalne: 4,75 V

Nazwa znaku towarowego: TruStability

Masa jednostkowa: 1 g
