60 mW zużycia energii Kompensowany czujnik przepływu powietrza AWM720P1 Precyzyjna ratiometryczność i kompaktowy projekt

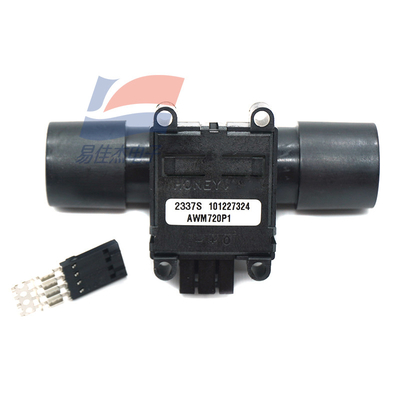

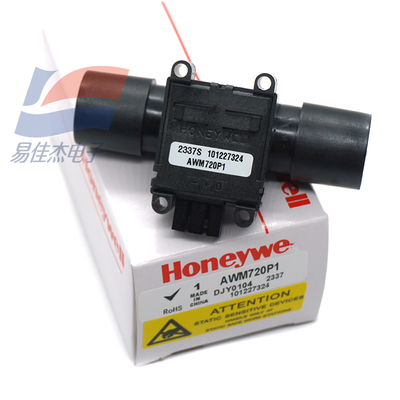

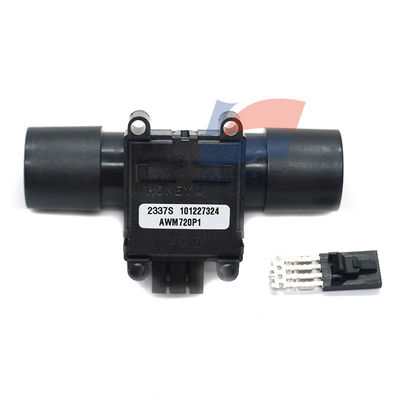

                                                                 Kompensowany czujnik przepływu powietrza AWM720P1

Czujniki przepływu powietrza serii AWM700Opis
Czujniki przepływu powietrza kompensacyjnego/wzmocnionego serii AWM700 zapewniają pomiar przepływu w linii z specjalnie zaprojektowaną obudową przepływu obejściowego.Czujniki te mierzą przepływ nawet do 300 litrów standardowych na minutę (SLPM), indukując typowy spadek ciśnienia o 1 inH2O.

AWM700 ma duży zakres przepływu w małym opakowaniu, a także czas reakcji 6 ms. Czujniki te wymagają zasilania 10 Vdc, ale zużywają tylko 60 mW mocy.

Kompaktne plastikowe opakowanie wytrzymuje nadciśnienie 1720 mbar. 172 kPa. 25 psi bez uszczerbku dla wydajności.

Seria AWM700 zapewnia połączenie sprawdzonej w czasie niezawodności, wysokiej dokładności i precyzyjnych charakterystyk operacyjnych.Obwody czujników AWM700 wykonują wzmocnienie i kompensację temperatury.

AWM720P1 i AWM730B5 zostały opracowane głównie dla rynku wentylacji medycznej i spełniają wysokie wymagania dotyczące wydajności wielu zastosowań instrumentów medycznych i analitycznych.

Czujniki przepływu powietrza serii AWM700Kluczowe cechy i korzyści
• Rury przepływowe do 300 SLPM: zapewniają niski spadek ciśnienia w aplikacji klienta
• Wysoko stabilna skala zerowa i pełna: w większości zastosowań nie wymaga ponownej kalibracji
• Kompaktny projekt opakowania: zajmuje mniejszą przestrzeń w obudowie klienta, co potencjalnie obniża koszty produkcji; rozmiar obudowy może być również zmniejszony w celu łatwiejszego dopasowania do ograniczonych przestrzeni
• Niska histereza i błędy powtarzalności (mniej niż 0,35% odczytu): zapewnia lepszą dokładność systemu
• Zwiększony czas przepływu odpowiedzi wynoszący 6 ms: rejestruje pełne zdarzenie przepływu
• Niskie zużycie energii: umożliwia zastosowanie w przenośnych urządzeniach i aplikacjach zasilanych bateriami

Czujniki przepływu powietrza serii AWM700Potencjalne zastosowania
Wydziały medyczne
• Koncentratory i konserwatory tlenu
• Aparaty oddechowe i wentylacyjne
• Nebulizatory
• Ciągłe dodatnie ciśnienie dróg oddechowych (CPAP)
• urządzenia znieczulające
INDUSTRIALNE
• Kontrolery przepływu masy
• Systemy telekomunikacyjne
• Kontrola klimatu środowiskowego
• Kontrola ogniw paliwowych
• Urządzenia spawalnicze i lasery do sterowania gazem

Czujniki przepływu powietrza serii AWM700Specyfikacje

Charakterystyka	Parametry
	AWM720P1	AWM730B5
Zakres przepływów	+200 SLPM	± 300 SLPM
Napięcie podniecające	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Zasilanie	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Zużycie energii	60 mW
Obciążenie wyjściowe: zatonięcie źródła	10 mA typ. 20 mA typ
Gaz kalibracyjny	powietrze
Zmiana napięcia: 25 °C -25 °C [77 °F -13 °F] 25 °C do 85 °C 25 °C do 5 °C [77 °F do 41 °F] 25 do 60 °C [77 do 140 °F]	-2,0 Vdc % typ odczytu. +2,0 Vdc % typ odczytu. / /	/ / Typ odczytu ±2,5% Typ odczytu ±2,5%
Błąd ratiometryczny	Typ odczytu ± 0,30%.	/
Powtarzalność i histereza	Maksymalne odczyty ± 0,50%.	±0,035 Vdc typ.
Czas reakcji	6 ms typ.	10 ms typ.
Czas rozgrzewki	/	5 s
Spadek ciśnienia w pełnej skali	25 mbar. 250 Pa. 1,0 inH20.	30 mbar, 300 Pa, 1,2 w H20 typ.
Nadciśnienie	1720 mbar. 172 kPa. 25 psi maks.	1034 mbar. 103 kPa. 15 psi maks.
Zakres temperatury: działający przechowywanie	-25 °C do 85 °C [-13 °F do 185 °F] -40 °C do 90 °C [-40 °F do 194 °F]	5 °C do 60 °C [41 °F do 140 °F] -40 °C do 90 °C [-40 °F do 194 °F]
Wrażliwość orientacyjna	/	< 0,005 Vdc zmiana typowa przy podnieceniu 5 Vdc pomiędzy dowolnymi dwoma kierunkami
Waga	34 g	230,75 oz
Złącze	włączacz AMP 103956-3 wyposażony w czujnik
