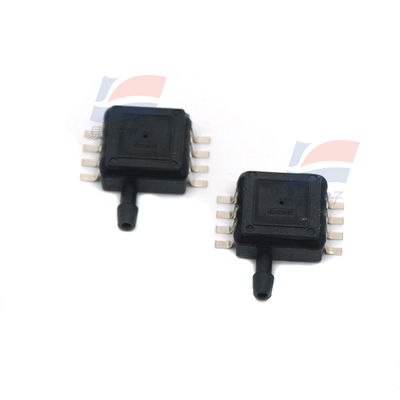

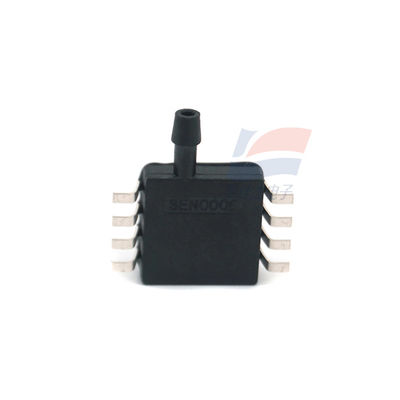

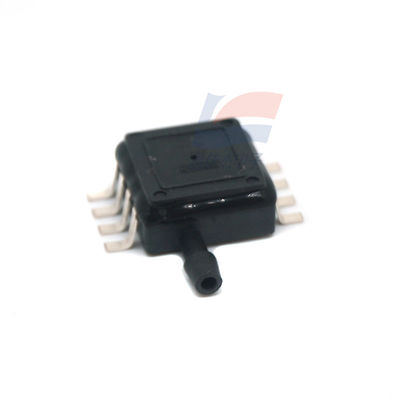

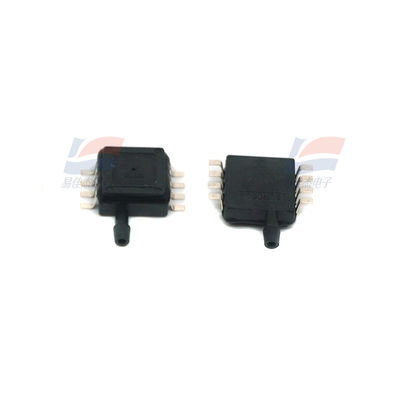

YJJ XGZP164 1kPa poprzeczny czujnik ciśnienia różniczkowego z podwójnym rurą wchłaniania jest stosowany w medycznej elektronice użytkowej

Opis produktu:

XGZP164 1kPa poprzeczny czujnik ciśnienia różniczkowego z podwójnym rurą wchłaniania jest stosowany w elektronikach medycznej

Charakterystyka:

Zakres pomiarów: -100 kPa do 0 kPa... 1 kPa... 200 kPa

Technologia MEMS

Formularz ciśnienia różnicowego lub miernika ciśnienia

Formularz opakowania SOP, boczna dysza powietrza

Jest stosowany do gazów nieżrących

Zakres temperatury pracy: -30°C do +100°C

Maksymalne ciśnienie statyczne wynosi 500 kPa

W kierunku szpilki można wybrać

"Obszar zastosowań"

Obszary medyczne, takie jak aparaty oddechowe, spirometry i urządzenia do leczenia bezdechu sennego

Detekcja przepływu powietrza, ogrzewanie, wentylacja i klimatyzacja, sprzęt pneumatyczny, przełączniki ciśnienia i inne obszary przemysłowe

Nauki biologiczne, małe urządzenia gospodarstwa domowego, elektronika użytkowa, sprzęt sportowy i fitness, sprzęt przeciwpożarowy, Internet rzeczy i inne dziedziny

Przegląd produktu

Pierwiastek piezoresystywny wrażliwy na ciśnienie typu XGZP164 jest czujnikiem ciśnienia odpowiednim do takich dziedzin, jak biomedycyna i elektronika samochodowa.

Jest to krzemowy, piezoresystywny, czuły na ciśnienie chip przetwarzany za pomocą technologii MEMS.

Jest on złożony z czterech rezystorów, które tworzą strukturę mostu Wheatstone.

Sygnał wyjściowy napięcia z liniowym proporcjonalnym stosunkiem ciśnienia.

Komponent wrażliwy na ciśnienie XGZP164 jest komponentem OEM opakowanym w standardowym formularzu SOP8, który jest wygodny dla użytkowników do przyjęcia montażu powierzchni

Dźwignia powietrza powierzchniowego jest zaprojektowana z hakem, który jest odpowiedni do bocznej struktury ciśnienia wchłaniania powietrza i skutecznie zapobiega wypadaniu dżwignia powietrza.

Ma doskonałą liniowość, powtarzalność i stabilność, wysoką wrażliwość i jest wygodny dla użytkowników do debugowania i kompensowania zmiany mocy i temperatury.

Wydajność strukturalna

Części i akcesoria:

Włókna ołowiowe:

Skórka kapsularna: materiał PPS

Zęby: miedziane, pokryte srebrem

Waga netto: około 0,4 grama

"Wydajność elektryczna"

Zasilanie: ≤15V DC lub ≤3,0mA DC

Impedancja wejściowa: od 4kΩ do 6kΩ

Impedancja wyjściowa: od 4kΩ do 6kΩ

Odporność izolacyjna: 100MΩ,100VDC

Dopuszczalne przeciążenie: trzykrotność maksymalnego ciśnienia statycznego (maksymalne ciśnienie statyczne ≤ 40 kPa)

1.5 razy maksymalne ciśnienie statyczne (40 kPa < maksymalne ciśnienie statyczne ≤ 350 kPa)

warunki"

Środek pomiarowy: powietrze

Średnia temperatura: (25±1) °C

Temperatura otoczenia: (25±1) °C

Wibracja: 0,1 g ((1 m/s 2) Maks.

wilgotność: (50%±10%) RH

Zasilanie prądem stałym (5±0,005) V

Stosowany jest tylko jako warunek badania odniesienia dla następujących podstawowych parametrów:

Sspecyfikacje:
