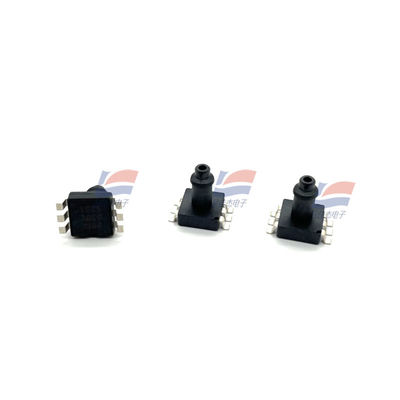

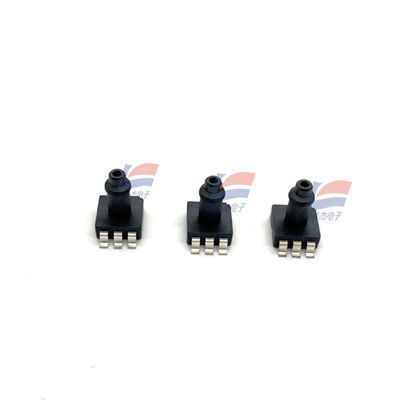

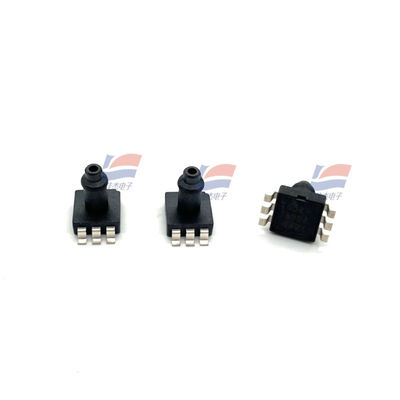

YJJ XGZP166 Krótki rurowiec 3mm Czujnik ciśnienia gazu POCT Analizator ilościowy krwi 10kPa

Opis produktu:

XGZP166 Prędkość wchłaniania 3 mm czujnik ciśnienia gazu POCT Analizator ilościowy krwi 10 kPa

Charakterystyka:

Zakres pomiarów: -100 kPa do 0 kPa... 350 kPa

Technologia MEMS

Formularz ciśnienia miernika

Formularz opakowania SOP, szczelina powietrzna krótka 3 mm

Odpowiednie dla gazów nieżrących

Zakres temperatury roboczej: od 30°C do +100°C

Komora przeciwciśnienia chipa jest pod ciśnieniem

W kierunku szpilki można wybrać

Wydajność elektryczna

Zasilanie: ≤15VDC lub ≤3,0mA DC

Impedancja wejściowa:4kQ do 6kQ

Impedancja wyjściowa:4kQ do 6kQ

Odporność izolacyjna: 100 m · 100VDC

Dopuszczalne przeciążenie: Dopuszczalne przeciążenie:3 razy pełna skala (zakres ciśnienia ≤ 40 kPa)

2 razy pełna skala (40kPa < zakres ciśnienia ≤ 200 kpa)

1.5 razy pełna skala (200kPa < zakres ciśnienia ≤ 350kPa)

Sygnał wyjściowy napięcia z liniowym proporcjonalnym stosunkiem ciśnienia.

Komponent wrażliwy na ciśnienie XGZP166 jest komponentem OEM opakowanym w standardowym formularzu SOP8, który jest wygodny dla użytkowników do przyjęcia mocowania powierzchni

Dźwignia powietrza powierzchniowego jest zaprojektowana z hakem, który jest odpowiedni do bocznej struktury ciśnienia wchłaniania powietrza i skutecznie zapobiega wypadaniu dżwignia powietrza.

Ma doskonałą liniowość, powtarzalność i stabilność, wysoką wrażliwość i jest wygodny dla użytkowników do debugowania i kompensowania zmiany mocy i temperatury.

Wydajność strukturalna

Części i akcesoria:

Włókna ołowiowe:

Skórka kapsularna: materiał PPS

Zęby: miedziane, pokryte srebrem

Waga netto: około 0,4 grama

"Wydajność elektryczna"

Zasilanie: ≤15V DC lub ≤3,0mA DC

Impedancja wejściowa: od 4kΩ do 6kΩ

Impedancja wyjściowa: od 4kΩ do 6kΩ

Odporność izolacyjna: 100MΩ,100VDC

Dopuszczalne przeciążenie: trzykrotność maksymalnego ciśnienia statycznego (maksymalne ciśnienie statyczne ≤ 40 kPa)

1.5 razy maksymalne ciśnienie statyczne (40 kPa < maksymalne ciśnienie statyczne ≤ 350 kPa)

warunki"

Środek pomiarowy: powietrze

Średnia temperatura: (25±1) °C

Temperatura otoczenia: (25±1) °C

Wibracja: 0,1 g ((1 m/s 2) Maks.

wilgotność: (50%±10%) RH

Zasilanie prądem stałym (5±0,005) V

Stosowany jest tylko jako warunek badania odniesienia dla następujących podstawowych parametrów:

Sspecyfikacje:
