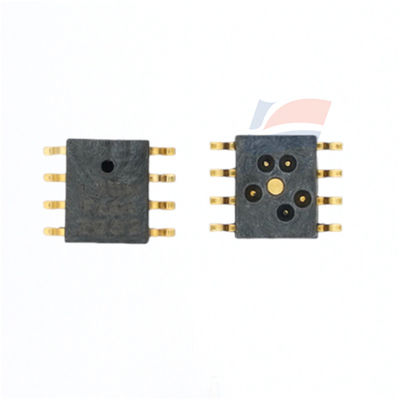

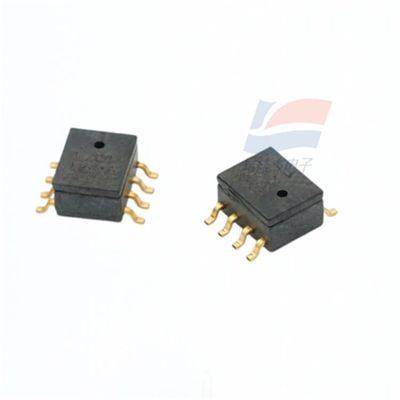

YJJ XGZP170 Piezoresystywny czujnik ciśnienia jest używany do wodoodpornego i bardzo stabilnego ciśnienia wody w wodzie z kranu

Opis produktu:

Czujnik ciśnienia piezoresystywnego XGZP170 jest stosowany do wodoodpornego i bardzo stabilnego ciśnienia wody w wodzie z kranu

Charakterystyka:

Zakres pomiarów: -100 kPa do 0 kPa... 1000 kPa

Technologia MEMS

Formularz ciśnienia miernika

Formularz opakowania SOP lub DIP

Odpowiednie dla gazów nieżrących

Zakres temperatury roboczej: od 30°C do +100°C

Komora przeciwciśnienia chipa jest pod ciśnieniem

W kierunku szpilki można wybrać

Wydajność elektryczna

Zasilanie: ≤15VDC lub ≤3,0mA DC

Impedancja wejściowa:4kQ do 6kQ

Impedancja wyjściowa:4k2 do 6kQ

Oporność izolacyjna: 100MQ, 100VDC

Dopuszczalne przeciążenie: Dopuszczalne przeciążenie:3 razy pełna skala (zakres ciśnienia ≤ 40 kPa)

2 razy pełna skala (40kPa < zakres ciśnienia ≤ 200 kpa)

1.5 razy pełna skala (200kPa< zakres ciśnienia ≤1000kPa)

Części i akcesoria:

Włókna ołowiowe:

Skórka kapsularna: materiał PPS

Zęby: miedziane, pokryte srebrem

Waga netto: około 0,4 grama

"Wydajność elektryczna"

Zasilanie: ≤15V DC lub ≤3,0mA DC

Impedancja wejściowa: od 4kΩ do 6kΩ

Impedancja wyjściowa: od 4kΩ do 6kΩ

Odporność izolacyjna: 100MΩ,100VDC

Dopuszczalne przeciążenie: trzykrotność maksymalnego ciśnienia statycznego (maksymalne ciśnienie statyczne ≤ 40 kPa)

1.5 razy maksymalne ciśnienie statyczne (40 kPa < maksymalne ciśnienie statyczne ≤ 350 kPa)

warunki"

Środek pomiarowy: powietrze

Średnia temperatura: (25±1) °C

Temperatura otoczenia: (25±1) °C

Wibracja: 0,1 g ((1 m/s 2) Maks.

wilgotność: (50%±10%) RH

Zasilanie prądem stałym (5±0,005) V

Stosowany jest tylko jako warunek badania odniesienia dla następujących podstawowych parametrów:

Sspecyfikacje:
