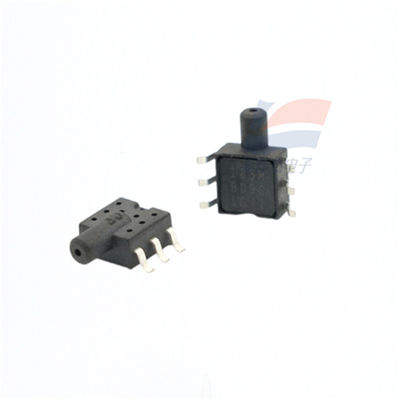

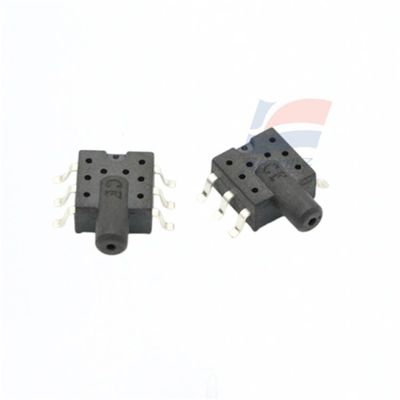

YJJ XGZP185 Czujnik ciśnienia dla gazów nieżrących 6kΩ Impedancja wyjściowa i 3x pojemność przeciążenia

Opis produktu:

Czujnik ciśnienia XGZP185 nadaje się do gazów nieżrących o wybranym zakresie

Charakterystyka:

XGZP185 piezoresystywny czuły na ciśnienie jest czujnikiem ciśnienia odpowiednim do takich dziedzin, jak biomedycyna i elektronika motoryzacyjna.Jego podstawowym elementem jest krzemowy, piezoresystywny, czuły na ciśnienie chip przetwarzany przez technologię MEMSTen czuły na ciśnienie układ składa się z elastycznej membrany i czterech rezystorów zintegrowanych na membranie.Kiedy ciśnienie działa na elastyczną membranę, mostek wygeneruje sygnał wyjściowy napięcia, który jest liniowo proporcjonalny do ciśnienia.

Komponent wrażliwy na ciśnienie XGZP183 jest komponentem OEM opakowanym w standardowym formularzu SOP6, który jest wygodny dla użytkowników do stosowania na powierzchni.które mogą skutecznie zapobiegać wilgoci i parze oleju.

Ma doskonałą liniowość, powtarzalność i stabilność, wysoką wrażliwość i jest wygodny dla użytkowników do debugowania i kompensowania zmiany mocy i temperatury.

Wydajność strukturalna

Części i akcesoria:

Włókna ołowiowe:

Płytka opakowania: Materiał PPS

Włókiennicze: pokryte złotem

Klej ochronny: kauczuk silikonowy zawierający fluor

Wydajność elektryczna

Zasilanie: ≤15VDC lub ≤3,0mADC

Impedancja wejściowa:4kQ do 6k2

Impedancja wyjściowa:4kQ do 6kQ

Odporność izolacyjna: 100 m · 100VDC

Dopuszczalne przeciążenie: 15 razy pełna skala

Zakres pomiarów: -100 kPa do 0 kPa... 1000 kPa

Technologia MEMS

Formularz ciśnienia miernika

Formularz opakowania SOP

Odpowiednie dla gazów nieżrących

Zakres temperatury roboczej: od 30°C do +100°C

Komora przeciwciśnienia chipa jest pod ciśnieniem

W kierunku szpilki można wybrać

Wydajność elektryczna

Zasilanie: ≤15VDC lub ≤3,0mA DC

Impedancja wejściowa:4kQ do 6k2

Impedancja wyjściowa:4kQ do 6kΩ

Oporność izolacyjna: 100 m 2,100VDC

Dopuszczalne przeciążenie: 3 razy pełna skala (zakres ciśnienia ≤ 40 kPa) 2 razy pełna skala (40 kPa < zakres ciśnienia ≤ 200 kPa)

1.5 razy pełna skala (200kPa< zakres ciśnienia ≤1000kPa)

Sspecyfikacje:
