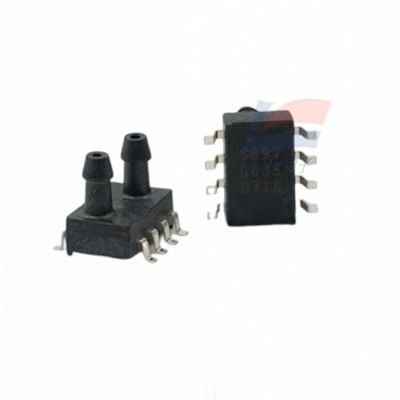

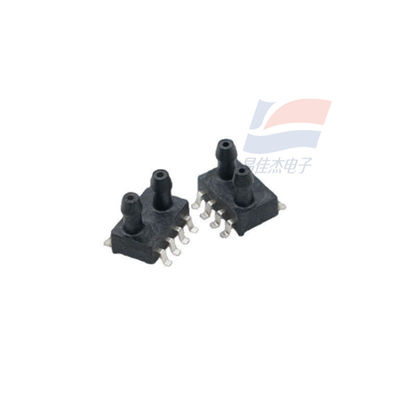

YJJ XGZP190 Barometryczny czujnik ciśnienia różnicowego do pomiaru średniej i temperatury otoczenia powietrza 25±1 C MV Ventilator SOP8

Opis produktu:

XGZP190 czujnik barometryczny ciśnienia różnicowego wentylator filtrów powietrza MV różnicowy SOP8

Charakterystyka:

Zakres pomiarów: -100 kPa do 0 kPa... 1 kPa... 200 kPa

Technologia MEMS

Formularz ciśnienia różnicowego lub miernika ciśnienia

Formularz opakowania SOP, konstrukcja antydropowa dyszy powietrznej

Jest stosowany do gazów nieżrących

Zakres temperatury pracy: -30°C do +100°C

W kierunku szpilki można wybrać

"Obszar zastosowań"

Obszary medyczne, takie jak aparaty oddechowe, spirometry i urządzenia do leczenia bezdechu sennego

Detekcja przepływu powietrza, ogrzewanie, wentylacja i klimatyzacja, sprzęt pneumatyczny, przełączniki ciśnienia i inne obszary przemysłowe

Nauki biologiczne, małe urządzenia gospodarstwa domowego, elektronika użytkowa, sprzęt sportowy i fitness, sprzęt przeciwpożarowy, Internet rzeczy i inne dziedziny

Przegląd produktu

XGZP190 piezoresystywny czujnik ciśnienia jest czujnikiem ciśnienia odpowiednim do takich dziedzin, jak biomedycyna i elektronika motoryzacyjna.

Jest to krzemowy, piezoresystywny, czuły na ciśnienie chip przetwarzany za pomocą technologii MEMS.

Jest on złożony z czterech rezystorów, które tworzą strukturę mostu Wheatstone.

Sygnał wyjściowy napięcia z liniowym proporcjonalnym stosunkiem ciśnienia.

Komponent wrażliwy na ciśnienie XGZP190 jest elementem OEM opakowanym w standardowym formularzu SOP8, który jest wygodny dla użytkowników do przyjęcia mocu powierzchniowego i gazu

Usta są zaprojektowane z hakem, który skutecznie zapobiega wypadaniu węża pod ciśnieniem.

Ma doskonałą liniowość, powtarzalność i stabilność, wysoką wrażliwość i jest wygodny dla użytkowników do debugowania i kompensowania zmiany mocy i temperatury.

Wydajność strukturalna

Części i akcesoria:

Włókna ołowiowe:

Skórka kapsularna: materiał PPS

Zęby: miedziane, pokryte srebrem

Waga netto: około 0,4 grama

"Wydajność elektryczna"

Zasilanie: ≤15V DC lub ≤3,0mA DC

Impedancja wejściowa: od 4kΩ do 6kΩ

Impedancja wyjściowa: od 4kΩ do 6kΩ

Odporność izolacyjna: 100MΩ,100VDC

Dopuszczalne przeciążenie: trzykrotność maksymalnego ciśnienia statycznego (maksymalne ciśnienie statyczne ≤ 40 kPa)

1.5 razy maksymalne ciśnienie statyczne (40 kPa < maksymalne ciśnienie statyczne ≤ 200 kPa)

Maksymalne ciśnienie przeciążenia na krańcu niskiego ciśnienia P2:250KPA

Środek pomiarowy: powietrze

Średnia temperatura: (25±1) °C

Temperatura otoczenia: (25±1) °C

Wibracja: 0,1 g ((1 m/s 2) Maks.

wilgotność: (50%±10%) RH

Zasilanie prądem stałym (5±0,005) V

Sspecyfikacje:
