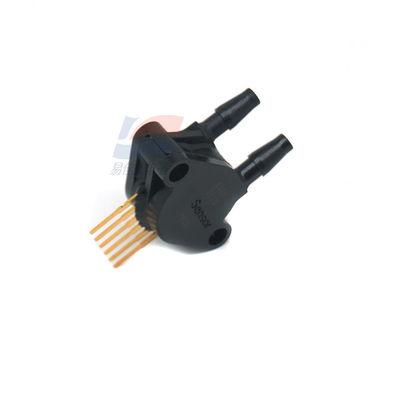

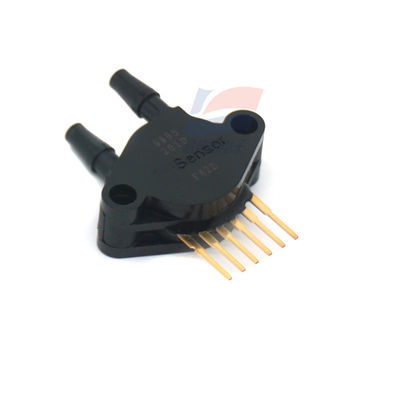

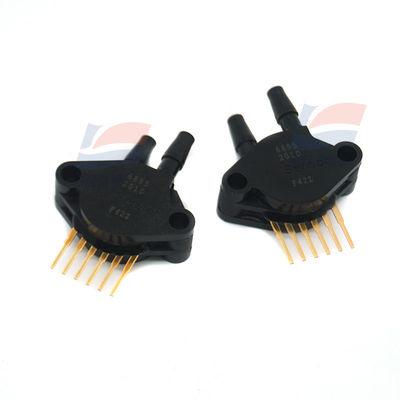

Czujnik ciśnienia względnego YJJ XGZP191-100kPa z analogowym wyjściem napięciowym MV jest stosowany w medycynie.

Opis produktu:

Czujnik ciśnienia XGZP191-100kPa z analogowym wyjściem napięciowym MV jest używany w medycynie

Cechy:

Zakres pomiarowy: -100 kpa do 0kPa... 1kPa… 200kPa

Technologia MEMS

Postać ciśnienia różnicowego lub manometrycznego

Forma opakowania SOP, konstrukcja zapobiegająca wypadaniu dyszy powietrznej

Ma zastosowanie do gazów niekorozyjnych

Zakres temperatur pracy: -30℃ do +100℃

Kierunek pinów może być wybrany

"Obszar zastosowania"

Dziedziny medyczne, takie jak respiratory, spirometry i urządzenia do leczenia bezdechu sennego

Wykrywanie przepływu powietrza, ogrzewanie, wentylacja i klimatyzacja, urządzenia pneumatyczne, przełączniki ciśnieniowe i inne dziedziny przemysłu

Nauki biologiczne, małe urządzenia gospodarstwa domowego, elektronika użytkowa, sprzęt sportowy i fitness, sprzęt przeciwpożarowy, Internet rzeczy i inne dziedziny

Przegląd produktu

Piezorezystancyjny element czuły na ciśnienie XGZP191 to czujnik ciśnienia odpowiedni dla takich dziedzin jak biomedycyna i elektronika samochodowa. Jego główna część

Jest to krzemowy piezorezystancyjny układ czuły na ciśnienie, przetwarzany w technologii MEMS. Układ czuły na ciśnienie składa się z elastycznej membrany i zintegrowanych na membranie

Składa się z czterech rezystorów. Cztery rezystory zmienne tworzą strukturę mostka Wheatstone'a. Po przyłożeniu ciśnienia do elastycznej membrany, mostek wygeneruje punkt kontaktowy

Sygnał wyjściowy napięcia o liniowej proporcjonalnej zależności od przyłożonego ciśnienia.

Element czuły na ciśnienie XGZP191 jest elementem OEM zapakowanym w standardowej formie SOP8, co jest wygodne dla użytkowników do zastosowania montażu powierzchniowego i gazu

Otwór jest zaprojektowany z hakiem, skutecznie zapobiegającym wypadaniu węża pod ciśnieniem.

Charakteryzuje się doskonałą liniowością, powtarzalnością i stabilnością, wysoką czułością i jest wygodny dla użytkowników do debugowania i kompensacji dryftu wyjściowego i temperaturowego.

Specyfikacje:
