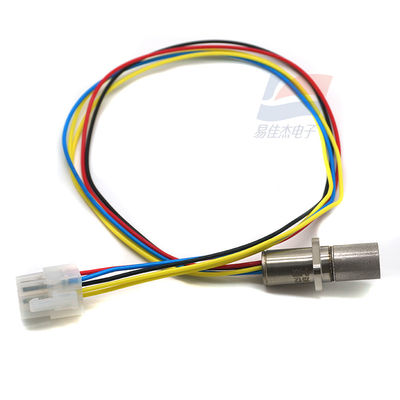

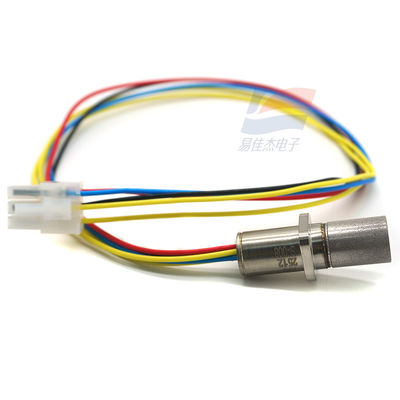

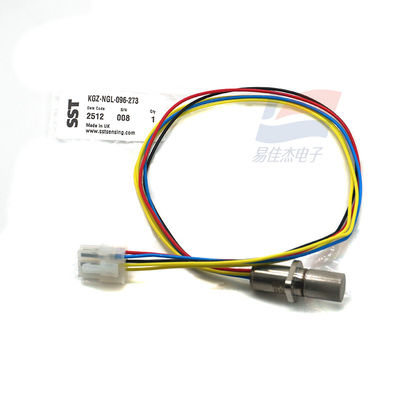

KGZ-NGL-096-273 Czujnik tlenu z dwutlenku cyrkonu do zastosowań w lotnictwie i przemyśle

KGZ-NGL-096-273 Czujnik tlenu z cyrkonii

1. Przegląd:

• Czujnik tlenu z cyrkonu z brytyjskiej firmy SST, przeznaczony do komór pobierania próbek.

2Warunki eksploatacji:

• napięcie robocze: 4,35 VDC ± 0,1 VDC (1,85 A)
• Napęd czuwania: 2VDC (0,85A)
• Dopuszczalna temperatura gazu: -100°C do +250°C
• Przepływ gazu: 010 m/s

3. Właściwości elektryczne:

• Impedancja pompy w temperaturze 700°C: < 6 kΩ
• Wynik sygnału: zakres pomiaru ciśnienia częściowego tlenu: 2 mbar3 bar, dokładność: ≤5 mbar
• Konstrukcja bez kalibracji: nie wymagany gaz odniesienia; prosty kalibracja w jednym punkcie jest wykonalna w każdym znanym gazie (w tym świeżym powietrzu).

4Charakterystyka temperatury:

• Wewnętrzna temperatura pracy: 700°C
• Zalecany czas podgrzewania: 60-100 sekund przed uruchomieniem czujnika
• Czas stabilności wyjścia: stabilizuje się w ciągu 180 sekund po uruchomieniu

5. Właściwości mechaniczne:

• Powtórne dopuszczalne przyspieszenie: 5 g
• Dopuszczalne przypadkowe przyspieszenie: 30 g

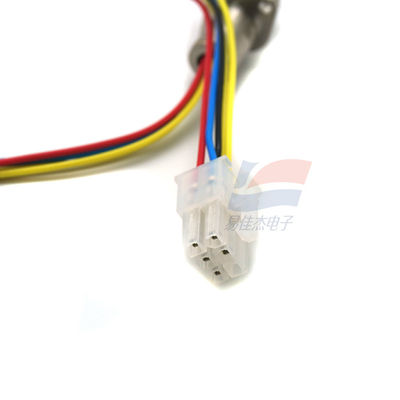

• Zakończenie: 0,4-metrowy kabel z łącznikiem Molex

6. Inne cechy:

• Czas reakcji (T90): <4 sekundy
• Technologia pomiarowa: Układ pomiarowy o zamkniętej pętli. Czujnik generuje sygnał "błysku serca" podczas ciągłego monitorowania poziomu O2, zapewniając natychmiastowe ostrzeżenia o awarii.
• Żywotność: do 10 lat (zależnie od zastosowania), przy użyciu technologii komórek czujnikowych niewyczerpanych.

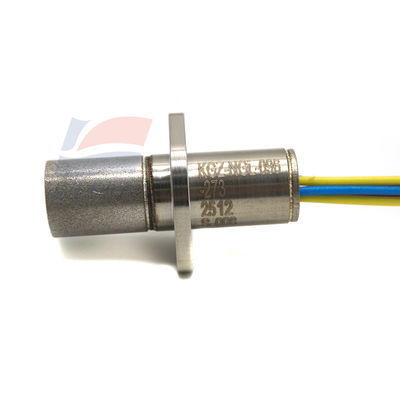

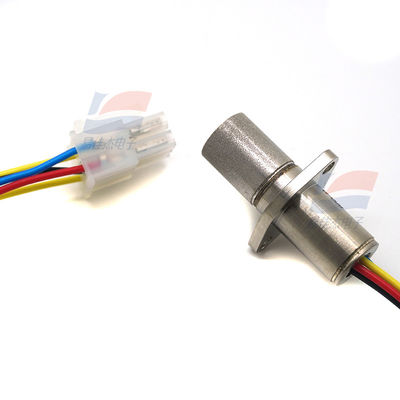

• Struktura: element czujnika z cyrkonu (ZrO2), konstrukcja ze stali nierdzewnej, zamontowany na flansie, końcowy szpil.
• Dostosowanie do warunków środowiskowych: nadaje się do pracy w środowiskach o wysokiej temperaturze, wilgotności i ciśnieniu.bez konieczności wymiany urządzeń elektronicznych pod koniec okresu użytkowania czujnika.

Zastosowanie:

• Monitorowanie tlenu w przestrzeni kosmicznej
• Piece przemysłowe o wysokiej temperaturze
• Systemy optymalizacji efektywności spalania
• Wykrywanie środowiska zbiornika ciśnieniowego
