YJJ SM353LT SM351LT Nanoamperowa Seria Magnetorezystancyjny Czujnik Halla na Wszystkich Biegunach 310nA

Opis produktu:

SM353LT Seria Nanoamperowa Czujnik Halla z magnesem o pełnym biegunie 310nA

Cechy:

SM353LT, czujnik Halla z magnesem o pełnym biegunie, 310nA, o czułości magnetycznej od 14 do 20G z

Czujniki z magnesem o pełnym biegunie z serii Nanopower ze zintegrowanymi układami scalonymi do czujników pozycji o pełnym biegunie. SOT-23. Wartość typowa wynosi 7 G, a wartość graniczna 11 G (SM351LT); wartość typowa wynosi 14 G, a wartość graniczna 20 G (SM353LT); prąd typowy wynosi 360 nA (SM351LT) i 310 nA (SM353LT).

Czujnik IC (układ scalony) z rezystorem magnetoczułym

Czujniki IC z serii Nanopower z magnesem (MR) to urządzenia o wysokiej czułości, szeroko nadające się do zastosowań z dużymi szczelinami powietrznymi, słabymi polami magnetycznymi i niskimi wymaganiami dotyczącymi mocy.

Układ scalony czujnika powinien być zainstalowany równolegle do bieguna południowego lub północnego w kierunku czujnika, bez potrzeby dodatkowego identyfikowania biegunów magnetycznych, co upraszcza instalację i potencjalnie obniża koszty. Średnie zużycie prądu przez te układy scalone czujników jest niezwykle niskie. Wyjście jest wyjściem typu push-pull bez rezystora podciągającego, a napięcie robocze wynosi zaledwie 1,65 V, co może znacznie poprawić efektywność energetyczną.

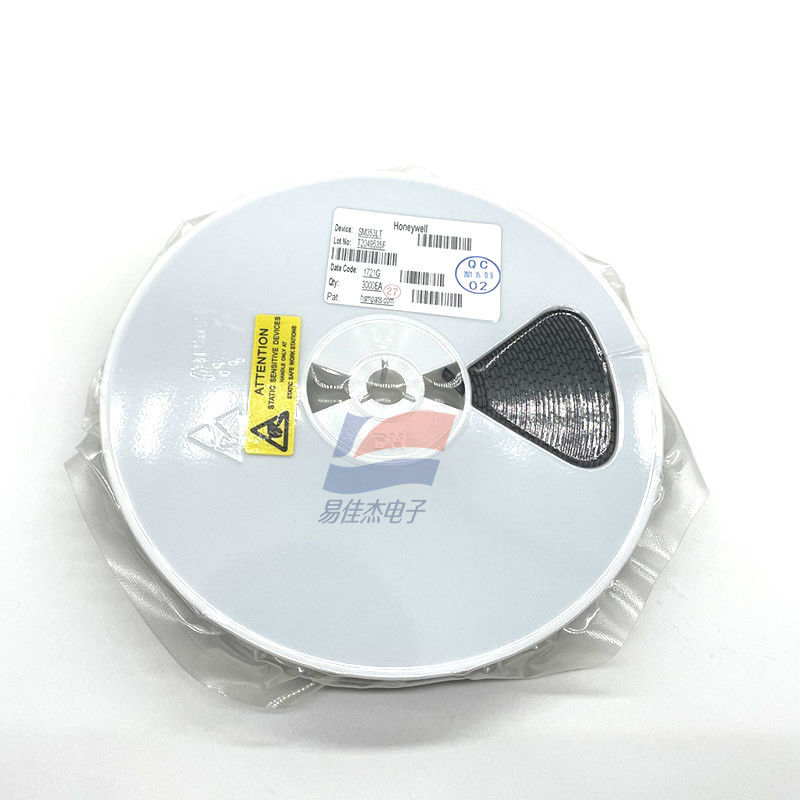

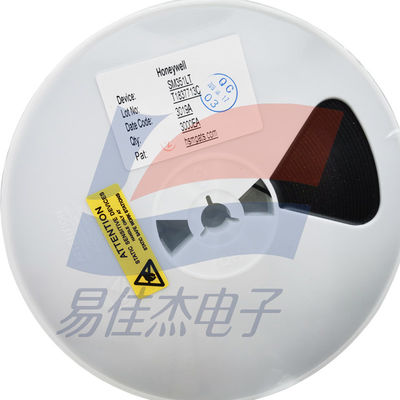

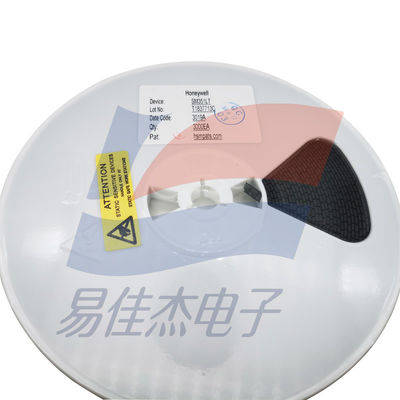

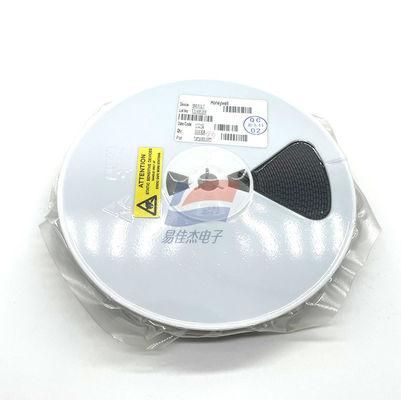

Te układy scalone czujników z magnesem z serii Nanopower wykorzystują miniaturową obudowę SOT-23 do montażu powierzchniowego. Opakowanie jest w formie taśmy i rolki, z 3000 sztuk na rolkę, co nadaje się do instalacji komponentów przy użyciu zautomatyzowanego sortowania i rozmieszczania.

Kluczowe cechy

Wysoka czułość: Wartość typowa SM351LT wynosi 7G, a wartość graniczna; wartość typowa SM353LT wynosi 14G, a wartość graniczna 20G

Nanopower (bardzo niskie zużycie energii): Średni prąd SM351LT wynosi 360nA, a SM353LT 310 nA

Zakres napięcia zasilania: 1,65 VDC do 5,5 VDC; Uproszczony projekt

Indukcja pełnego bieguna: Magnes może aktywować dowolny biegun magnetyczny

Zakres temperatury: -40 ℃ do 85 ℃ [-40 ° F do 185 ° F

Wyjście push-pull: Nie wymaga zewnętrznego rezystora podciągającego

Konstrukcja bez przełącznika chopperowego Materiały zgodne z RoHS: Zgodne z wymaganiami Dyrektywy 2002/95/WE

Opakowanie: SOT-23 Potencjalne pola zastosowań

Przemysł

Urządzenia mobilne (takie jak urządzenia do obsługi danych mobilnych i skanery)

Licznik wody, energii elektrycznej i gazu

Kontrola dostępu do budynków Zastąpienie przełącznika kontaktronowego w systemach bezpieczeństwa zasilanych bateryjnie

Przemysłowy czujnik dymu

Specyfikacje:
