Szczegóły Produktu:
|
| Napięcie - zasilanie: | 3,8 V ~ 30 V. | Prąd — zasilanie (maks.): | 10mA |
|---|---|---|---|
| Prąd - moc wyjściowa (maks.): | 20 mA | Typ wyjścia: | Otwarty kolektor |
| Typ mocowania: | Przez dziurę | Pakiet urządzeń dostawcy: | Ołów promieniowy |
| Podkreślić: | SS443A czujnik efektu Hall,czujnik efektu Hall o pojedynczym biegunie |
||
Opis produktu:

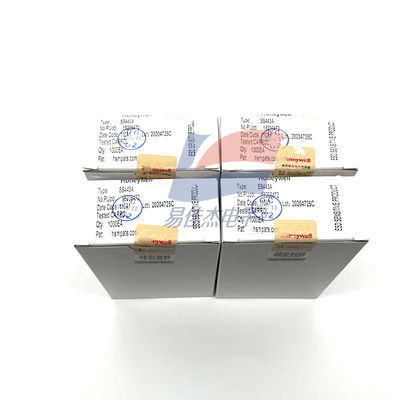

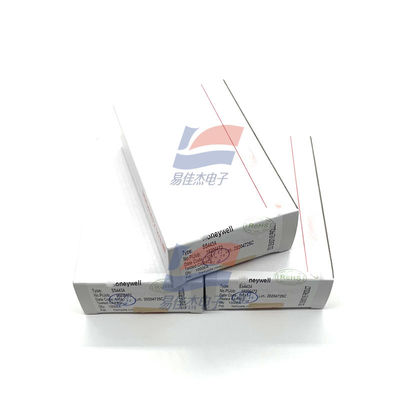

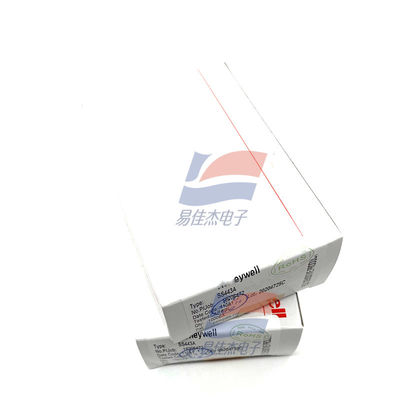

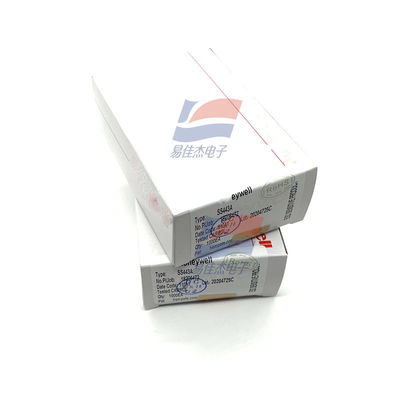

SS443A Cykl prądu 50mA Zamek cyfrowy Jednobiegunowy czujnik Halla
Cechy:
Seria SS400 i SS500 układów scalonych czujnika położenia z blokadą to jednobiegunowe cyfrowe układy scalone czujnika Halla o niskim, średnim i wysokim natężeniu pola magnetycznego. Płaski styl TO-92, pakiet SOT-89B. Cyfrowy układ scalony czujnika serii SS400 z wyjściem prądowym jest małym, cyfrowym czujnikiem Halla ogólnego przeznaczenia. Działa dzięki polu magnetycznemu wytwarzanemu przez magnes trwały lub elektromagnes i reaguje na naprzemienne bieguny magnetyczne, północny i południowy, lub tylko na południowy biegun magnetyczny. Do wyboru dostępne są magnesy bipolarne i magnesy jednobiegunowe.
Funkcja regulacji pasma wzbronionego pomaga zapewnić stabilną pracę w zakresie napięcia zasilania od 3,8 Vdc do 30 Vdc. Czujniki te mogą osiągać ciągły prąd wyjściowy o natężeniu 20 mA i mogą pracować cyklicznie przy prądzie do 50 mA. Jego zdolność do pracy przy napięciu 3,8 V może być wykorzystywana w wielu potencjalnych zastosowaniach niskiego napięcia.
Cyfrowe wyjście odbiornika prądu z otwartym obwodem może być łatwo podłączone i używane z różnymi obwodami elektronicznymi.
Aby zapewnić niezawodne produkty i utrzymać stałą jakość, seria SS400 została przetestowana zarówno w temperaturze 25°C [75°F], jak i 125°C [257°F]. Wszystkie produkty katalogowe z tej serii mogą pracować w temperaturze 150°C [302°F].
Ze względu na elastyczność projektowania dostępne są następujące kołki i opcje pakowania:
Szpilki proste o długości 14,99 mm [0,59 cala], pakowane luzem lub w zwijane pudełka
Kołki proste, długość 18,7 mm [0,735 cala], opakowanie zbiorcze
Uformowane szpilki o długości 14,99 mm [0,59 cala], pakowane luzem lub w pudełka w formie rolek
Potencjalne zastosowanie
Przemysł
Wykrywanie przepływu o wysokiej częstotliwości w HVAC, wodomierzach, licznikach paliwa i gazomierzach
Wykrywanie manipulacji w wodomierzach, licznikach energii elektrycznej i gazomierzach
Detekcja poziomu cieczy
Wykrywanie prędkości silnika
Wykrywanie położenia w cylindrze
Dane techniczne:
| Typ czujnika | Czujnik magnetyczny |
| Zasięg wykrywania | ±50mT |
| Punkt pracy (BOP | SS443A |
| Napięcie zasilania | 30 V |
