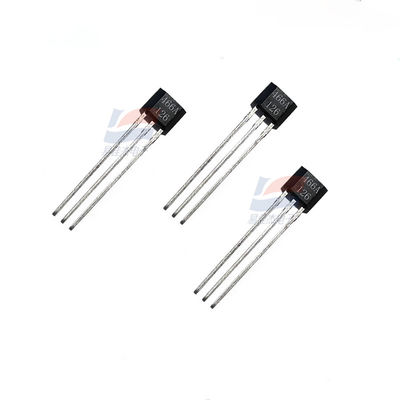

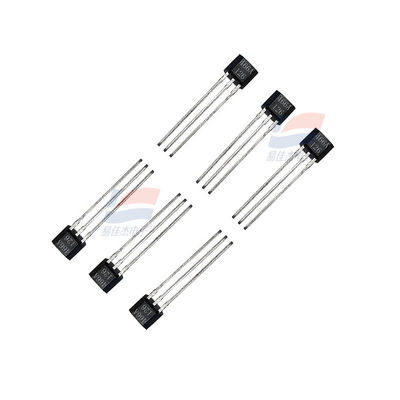

YJJ SS466A Dwubiegunowy zatrzaskowy czujnik Halla IC do wykrywania sterowania silnikiem z wysokim punktem działania, analogowe wyjście, zakres czułości od 60 G do 200 G

Opis produktu:

SS466A Zatrzask bipolarny Hall IC Wykrywanie sterowania silnikiem w punkcie wysokiego działania

Cechy:

Seria SS400 i SS500 układów scalonych czujnika położenia z blokadą to jednobiegunowe cyfrowe układy scalone czujnika Halla o niskim, średnim i wysokim natężeniu pola magnetycznego. Płaski styl TO-92, pakiet SOT-89B. Cyfrowy układ scalony czujnika serii SS400 z wyjściem prądowym jest małym, cyfrowym czujnikiem Halla ogólnego przeznaczenia. Działa dzięki polu magnetycznemu wytwarzanemu przez magnes trwały lub elektromagnes i reaguje na naprzemienne bieguny magnetyczne, północny i południowy, lub tylko na południowy biegun magnetyczny. Do wyboru dostępne są magnesy bipolarne i magnesy jednobiegunowe.

Funkcja regulacji pasma wzbronionego pomaga zapewnić stabilną pracę w zakresie napięcia zasilania od 3,8 Vdc do 30 Vdc. Czujniki te mogą osiągać ciągły prąd wyjściowy o natężeniu 20 mA i mogą pracować cyklicznie przy prądzie do 50 mA. Jego zdolność do pracy przy napięciu 3,8 V może być wykorzystywana w wielu potencjalnych zastosowaniach niskiego napięcia.

Cyfrowe wyjście odbiornika prądu z otwartym obwodem może być łatwo podłączone i używane z różnymi obwodami elektronicznymi.

Aby zapewnić niezawodne produkty i utrzymać stałą jakość, seria SS400 została przetestowana zarówno w temperaturze 25°C [75°F], jak i 125°C [257°F]. Wszystkie produkty katalogowe z tej serii mogą pracować w temperaturze 150°C [302°F].

Ze względu na elastyczność projektowania dostępne są następujące kołki i opcje pakowania:

Szpilki proste o długości 14,99 mm [0,59 cala], pakowane luzem lub w zwijane pudełka

Kołki proste, długość 18,7 mm [0,735 cala], opakowanie zbiorcze

Uformowane szpilki o długości 14,99 mm [0,59 cala], pakowane luzem lub w pudełka w formie rolek

Potencjalne zastosowanie

Przemysł

Wykrywanie przepływu o wysokiej częstotliwości w HVAC, wodomierzach, licznikach paliwa i licznikach mediów gazowych

Wykrywanie manipulacji w wodomierzach, licznikach energii elektrycznej i gazomierzach

Detekcja poziomu cieczy

Wykrywanie prędkości silnika

Wykrywanie położenia w cylindrze

Czujnik magnetorezystancyjny (MR) to najczulszy półprzewodnikowy czujnik magnetyczny o niskim polu magnetycznym na rynku, który może być używany do pomiaru kierunku i wielkości pola magnetycznego w zakresie od 70 mG (7 nT) do 6 G (0,6 mT). czujnik magnetorezystancyjny potrafi określić zmiany pola magnetycznego Ziemi spowodowane obecnością obiektów ferromagnetycznych lub położeniem obiektów ferromagnetycznych w polu magnetycznym Ziemi. Wysoka przepustowość może być wykorzystana do wykrywania szybko poruszających się pojazdów i innych obiektów zawierających żelazo. Czujniki te mają konstrukcję bezkontaktową, a odległość robocza zależy od mierzonej masy ferromagnetycznej.

Seria produktów z czujnikami magnetycznymi Halla odgrywa znaczącą rolę w wielu dziedzinach, takich jak automatyka przemysłowa, elektronika samochodowa i sprzęt medyczny. Poniżej znajduje się szczegółowy przegląd tej serii produktów:

I. Przegląd serii produktów

Jako lider technologii czujników, seria produktów z czujnikami magnetycznymi Halla wykorzystuje zaawansowaną zasadę efektu Halla, wykrywając parametry, takie jak położenie, prędkość i kierunek obiektu, mierząc zmiany w polu magnetycznym. Czujniki te charakteryzują się wysoką precyzją, wysoką czułością, niskim zużyciem energii i stabilną niezawodnością oraz są w stanie sprostać wymaganiom różnych złożonych scenariuszy zastosowań.

II. Główne cechy

Pomiar o wysokiej precyzji

Czujniki magnetyczne Halla potrafią dokładnie mierzyć zmiany pola magnetycznego, osiągając w ten sposób precyzyjne wykrywanie położenia obiektów. Ta wysoce precyzyjna charakterystyka pomiarowa zapewnia czujnikowi znaczną przewagę w systemach pozycjonowania, nawigacji i sterowania w automatyce przemysłowej.

Dane techniczne:
