Szczegóły Produktu:
|
| Maksymalne napięcie wyjściowe: | 0,4 V prądu stałego | Prąd wyjściowy: | 20 miliamperów |
|---|---|---|---|
| Temperatura przechowywania: | -40 ° C do 150 ° C [-40 ° F do 302 ° F] | Punkt wydania: | -40 g Typ. (-40 ° C do 150 ° C) |
| Rodzaj opakowania: | SOT-89B | Napięcie zasilania: | 3 VDC do 24 VDC |
| Podkreślić: | SS351AT Cyfrowy czujnik pozycji,Cyfrowy czujnik pozycji Halla Układy scalone,Pełnozakresowy cyfrowy czujnik pozycji Układy scalone |
||
Opis produktu:
Czujniki położenia cyfrowe typu Hall SS551AT SS351AT SS451A z pełnym zakresem
Cechy:
Cyfrowy czujnik położenia typu Hall SS551AT, pełna polaryzacja, niska czułość, SOT-89B, 1000 sztuk/taśma i krążek.
Seria SS551AT niskokosztowych dwubiegunowych czujników Hall wykorzystuje obudowy do montażu powierzchniowego i posiada zintegrowane układy termicznie zrównoważone w całym zakresie temperatur. Dwubiegunowe reakcje magnetyczne przełączają się między biegunem północnym a południowym.
Wbudowany stabilizator napięcia zapewnia bardzo stabilną pracę w zakresie napięć zasilania od 4,5 V DC do 24 V DC. Układ wewnętrzny zapobiega uszkodzeniu czujnika i unika nieoczekiwanej odwrotnej polaryzacji napięcia zasilania. Seria SS50AT niskokosztowych dwubiegunowych czujników Hall to małe, wielofunkcyjne cyfrowe czujniki Hall, które działają pod wpływem pól magnetycznych magnesów stałych lub elektromagnesów. Napięcie wyjściowe typu otwarty kolektor można łatwo podłączyć do różnych obwodów elektronicznych.
Uwaga: Układy scalone zapewniają doskonałą stabilność temperaturową i dokładność w solidnych konstrukcjach. Zakres temperatur pracy tych cyfrowych czujników Hall wynosi od -40°C do 125°C [-40°F do 257°F], co czyni je odpowiednimi do zastosowań komercyjnych, konsumenckich i przemysłowych.
Specyfikacja techniczna
Nazwy serii: SS351AT, SS451A, SS551AT
Typ napędu magnetycznego: wszystkie bieguny
Maksymalne napięcie wyjściowe: 0,4 V DC
Prąd wyjściowy: 20 miliamperów
Typ wyjścia: obciążenie (sinking)
Temperatura przechowywania: -40°C do 150°C [-40°F do 302°F]
Punkt wyzwolenia: -40 G typ. (-40°C do 150°C)

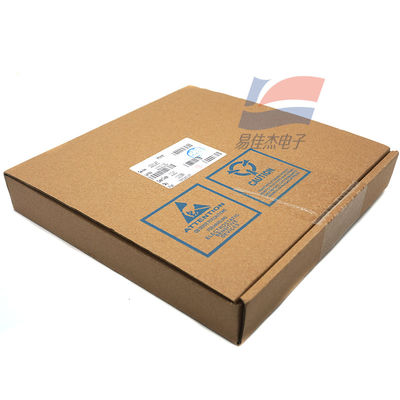

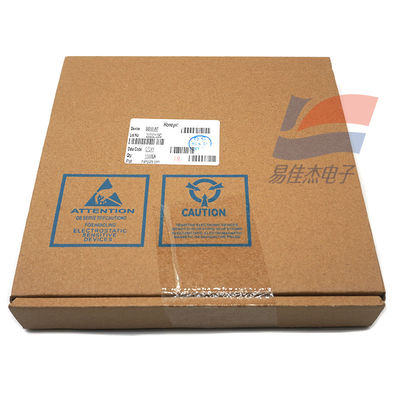

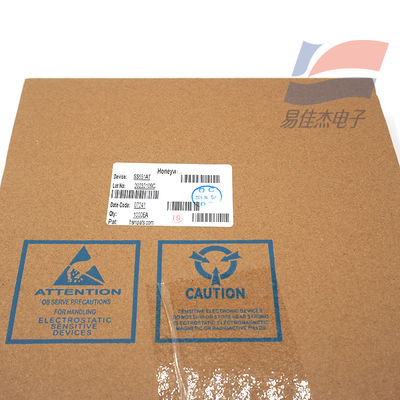

Typ opakowania: SOT-89B, taśma i krążek, 1000 sztuk na rolkę
Czas przełączania (zmniejszenie o 90% do 10%): do 1,5 µs
Kategoria produktu: Czujnik położenia cyfrowy typu Hall
Napięcie zasilania: 3 V DC do 24 V DC (-40°C do 150°C)
Typowy prąd zasilania: 3,5 mA. (25°C, 3 V DC)
Maksymalny prąd upływu: 10 µA
Temperatura pracy: -40°C do 150°C [-40°F do 302°F]
Punkt pracy: 85 G typ. (-40°C do 150°C)
Różnicowanie: 35 G typ. (-40°C do 150°C)
Czas przełączania (zwiększenie od 10% do 90%): do 1,5 µs
Dostępność: Na całym świecie
Funkcja produktu
Mikrostruktura: plastikowa obudowa SOT-89B, taśmy i krążki do automatycznego montażu
Przy wydajności energetycznej tylko 4,5 V DC, maksymalne zużycie energii wynosi tylko 5 mA
Cyfrowe wyjście prądowe obciążające
Dwubiegunowe elementy magnetyczne do zastosowań z magnesami pierścieniowymi
Wysoka zdolność prądowa wyjścia (20 mA)
Wysoka prędkość - zakres częstotliwości pracy od 0 kHz do ponad 100 kHz
Szeroki zakres temperatur od -40°C do 125°C [-40°F do 257°F]
Wbudowana ochrona przed odwrotną polaryzacją
Zastosowanie
Czujniki prędkości i obrotów na minutę
Komutacja silników bezszczotkowych DC
Sterowanie silnikami i wentylatorami
Kodowanie magnetyczne
Tachometry, liczniki
Prędkość dysku optycznego, wykrywanie obrotu taśmy
Pomiar przepływu
Specyfikacje:
| Typ czujnika | Czujnik magnetyczny |
| Zakres wykrywania | ±50 mT |
| Punkt pracy (BOP | SS551AT SS351AT SS451A |
| Napięcie zasilania | 30 V |
