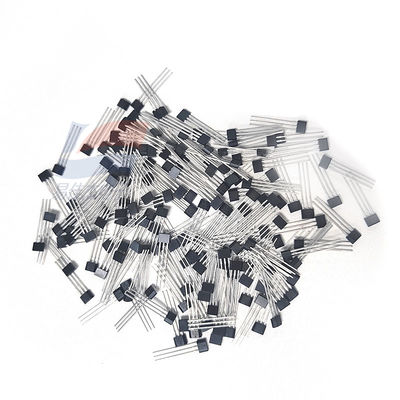

YJJ SS496B Liniowy czujnik magnetyczny typu Hall Effect TO92 do wykrywania pozycji przemysłowej

Opis produktu:

YJJ SS496B Liniowy czujnik magnetyczny z efektem Halla TO92 do przemysłowego wykrywania położenia

Cechy:

Miniaturowe, proporcjonalne, liniowe czujniki Halla z serii SS496B, redukujące koszty; Montaż powierzchniowy

Czujnik MRL (Miniature Proportional Linear) serii SS496B to wielofunkcyjne liniowe urządzenie z efektem Halla, które może być sterowane polem magnetycznym magnesu trwałego lub elektromagnesu. Proporcjonalne napięcie wyjściowe jest ustalane przez napięcie zasilania. Zmienia się proporcjonalnie do natężenia pola magnetycznego. Układy scalone zapewniają wyższą stabilność temperaturową i czułość. Laserowo dostrojony rezystor cienkowarstwowy w chipie zapewnia wysoką precyzję (od zera do 3%, czułość do 3%) i kompensację temperatury. Dodatni współczynnik temperaturowy czułości (zwykle + 0,02% / C) kompensuje ujemny współczynnik temperaturowy taniego magnesu.

Czujniki serii SS496B oferują ekonomiczne wykrywanie MRL i mają nieco wyższe specyfikacje niż produkty SS490. SS490B charakteryzuje się ciągłym typowym wejściem lub wyjściem ciągnącym 1,5 mA i działa przy prądzie zasilania 7 mA przy 5,0 V w temperaturze 25 ° C, aby osiągnąć przewidywalną wydajność w całym zakresie temperatur. Czujniki serii SS490B charakteryzują się tolerancją położenia zerowego i czułością, które różnią się w zależności od temperatury.

Nazwa serii: SS490

Tryb napędu magnetycznego jest liniowy

Napięcie wyjściowe: 0,2 V do typowego VS 0,2 V, 0,4 V do Vs-0,4 V (wartość minimalna)

Minimalny pobór prądu wyjściowego wynosi 0,6 mA, typowo 1,5 mA, gdy Vs> 4,5 V

Maksymalny prąd upływowy wynosi 10 µA

Temperatura pracy: -40°C do 150°C [-40°F do 302°F]

Rodzaj opakowania: Ołów płaski płaski typu TO-92, luzem, 1000 sztuk w worku

Czas przełączania wzrasta (od 10% do 90%) nawet o 1,5 µs

Minimalna czułość wynosi 2,300, typowa to 2,500, a maksymalna to 2,700 miliwoltów na gram

Kategoria produktu: Układ scalony czujnika liniowego z efektem Halla

Napięcie zasilania mieści się w zakresie od 4,5 V do 10,5 V

Prąd zasilania wynosi 7,0 mA (wartość typowa) przy 5 Vdc

Minimalne źródło prądu wyjściowego wynosi 1 mA, typowo 1,5 mA, gdy Vs> 4,5 V

Typ wyjścia: zatonięcie lub zakup

Temperatura przechowywania: -40°C do 165°C [-40°F do 329°F]

Czas reakcji wynosi 3 mikrosekundy

Czas przełączania zmniejsza się (od 90% do 10%) nawet o 1,5 µs

Dostępność na całym świecie

Cechy produktu

Wyjście liniowe i elastyczna konstrukcja obwodu

Konstrukcja układu scalonego z czterema halami minimalizuje wpływ naprężeń mechanicznych

Odpowiedz na pozytywnego lub negatywnego Gaussa

Wykorzystuje efektywność energetyczną 7 mA przy 5 V DC

Pojedynczy pobór prądu lub wyjście prądowe

Praca typu „rail-to-rail” może zapewnić więcej dostępnych sygnałów, osiągając w ten sposób większą dokładność

Magnetyzm z kompensacją temperatury pomaga zapewnić stabilną pracę w szerokim zakresie temperatur od -40°C do 150°C [-40°F do 302°F]

Pole aplikacji

Przemysł

Podstawowa indukcja prądu, używana do monitorowania i wykrywania obciążenia silnika

Odporne na manipulacje czujniki pola magnetycznego w inteligentnych zdalnych licznikach mediów

Sterowanie pompami w sprzęcie ciężkim i AGD

Prosta indukcja przemieszczenia liniowego lub kątowego

Wykrywanie położenia kierownicy/przepustnicy w rowerach i hulajnogach elektrycznych

Indukcja prądu w urządzeniach elektrycznych

Wyzwalacze regulacji prędkości w narzędziach i sprzęcie

Odczyt kodów magnetycznych w sejfach, systemach bezpieczeństwa i systemach kontroli dostępu do budynków

Medycyna: wykrywanie położenia w pompach infuzyjnych

Dane techniczne:
