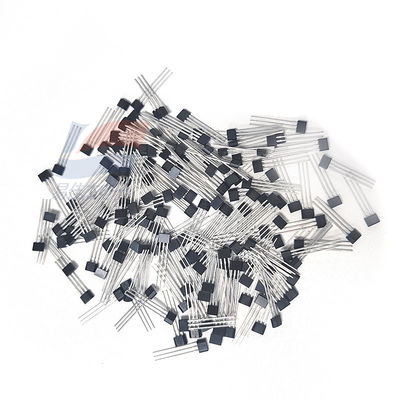

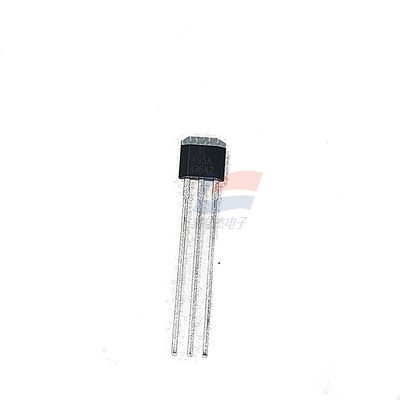

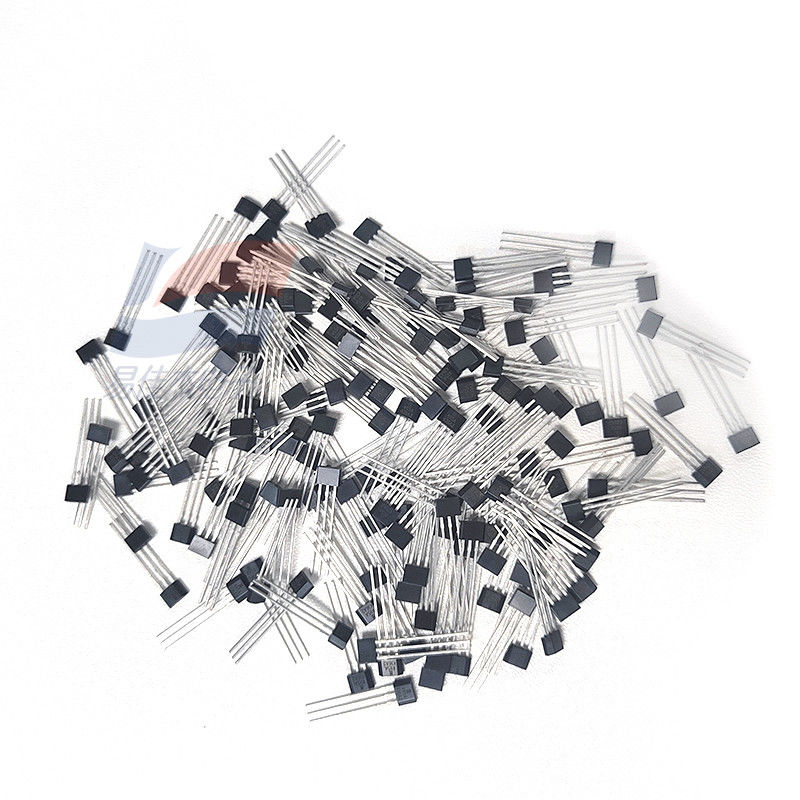

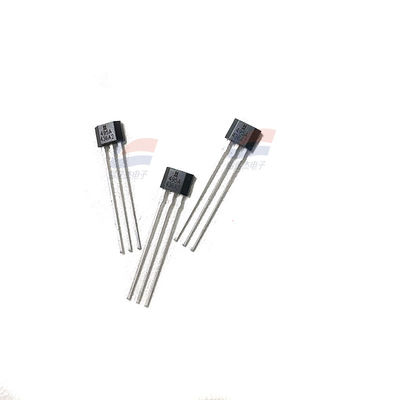

Czujnik Halla liniowego YJJ SS496B jest używany do rowerów elektrycznych

Opis produktu:

SS496B Liniowy czujnik hallowy jest stosowany w rowerach elektrycznych

Charakterystyka:

Zmniejszające koszty miniaturowe proporcjonalne czujniki efektu Halla serii SS496B;

Czujnik MRL (Miniature Proportional Linear) serii SS496B jest wielofunkcyjnym, liniowym urządzeniem efektu Halla, które może być sterowane przez pole magnetyczne magnesu stałego lub elektromagnetycznego.Proporcjonalne napięcie wyjściowe jest ustawione przez napięcie zasilaniaSystemy zintegrowane zapewniają wyższą stabilność temperatury i wrażliwość.Wrażnik cienkofilmowy laserowo dopasowany na chipie oferuje wysoką precyzję (od zera do 3%Pozytywny współczynnik temperatury wrażliwości (zwykle + 0.02% / C) kompensuje ujemny współczynnik temperatury tanich magnesów.

Czujniki serii SS496B oferują opłacalne wykrywanie NDP i mają nieco wyższe specyfikacje niż produkty SS490.5 mA i działa z prądem zasilania 7 mA w 5.0 V w temperaturze 25 °C w celu osiągnięcia przewidywalnej wydajności w całym zakresie temperatur.

Nazwa serii: SS490

Tryb napędu magnetycznego jest liniowy

Napięcie wyjściowe: od 0,2 V do VS-typowego 0,2 V, od 0,4 V do Vs-0,4 V (wartość minimalna)

Minimalne pochłanianie prądu wyjściowego wynosi 0,6 mA, zazwyczaj 1,5 mA, gdy Vs> 4,5 V

Maksymalny prąd przecieku wynosi 10 μA

Temperatura pracy: -40°C do 150°C [-40°F do 302°F]

Rodzaj opakowania: TO-92 typu płaski płaski standardowy ołów, masowy, 1000 sztuk na torebkę

Czas przełączania zwiększa się (o 10% do 90%) do 1,5 μs

Minimalna wrażliwość wynosi 2.300, typowy wynik to 2.500, a maksymalny jest 2.700 miliwoltów na gram

Kategoria produktów: Hall Effect Linear Sensor IC

Napięcie zasilania waha się od 4,5 V do 10,5 V

Prąd zasilania wynosi 7,0 mA (wartość typowa) przy 5 Vdc

Minimalne źródło prądu wyjściowego wynosi 1 mA, zazwyczaj 1,5 mA, gdy Vs> 4,5 V

Rodzaj produkcji: zatonięcie lub zakup

Temperatura przechowywania: -40°C do 165°C

Czas reakcji wynosi 3 mikrosekundy.

Czas przełączania zmniejsza się (o 90% do 10%) do 1,5 μs

Dostępność na świecie

Cechy produktu

Wyjście liniowe i projektowanie elastycznych obwodów

Wzornictwo czteropokojowe IC minimalizuje wpływ naprężenia mechanicznego

Odpowiedz na pozytywny lub ujemny Gauss

Wykorzystuje efektywność energetyczną 7 mA przy 5 Vdc

Jednorazowe pochłanianie prądu lub prąd wyjściowy

Działanie kolei na kolei może zapewnić więcej dostępnych sygnałów, dzięki czemu osiąga się większa dokładność

Magnetyzm kompensowany temperaturą zapewnia stabilną pracę w szerokim zakresie temperatur od -40 do 150°C

Obszar zastosowania

Przemysł

Indukcja prądu podstawowego, stosowana do monitorowania i wykrywania obciążenia silnika

Czujniki pola magnetycznego odporne na manipulacje w inteligentnych zdalnych licznikach

Urządzenia sterujące pompami w maszynach ciężkich i sprzęcie gospodarstwa domowego

Prosta indukcja przemieszczania liniowego lub kątowego

Wykrywanie położenia kierownicy/gaźnika w elektrycznych rowerach i skuterach

Indukcja prądu w urządzeniach elektrycznych

Wypędzacze regulacji prędkości w narzędziach i sprzęcie

Odczytywanie kodów magnetycznych w sejfach, systemach bezpieczeństwa i systemach kontroli dostępu do budynków

Medycyna: wykrywanie pozycji w pompach infuzyjnych

Specyfikacje:
