YJJ SS543GT SS543AT Jednobiegunowe czujniki Hall Ics są używane w bezszczotkowych silnikach prądu stałego

Opis produktu:

Czujniki Halla jednobiegunowe SS543GT i SS543AT są stosowane w silnikach bezszczotkowych DC

Cechy:

Cyfrowy czujnik Halla SS543GT SS543AT, jednobiegunowy, średni Gauss, SOT-89B, taśma kieszonkowa, 1000 sztuk na rolkę.

Cyfrowy czujnik Halla SS543AT to małe, wielofunkcyjne urządzenie Halla, które działa pod wpływem pola magnetycznego magnesu stałego lub elektromagnesu, zaprojektowane do reagowania na naprzemienne bieguny północne i południowe lub tylko na biegun południowy. Posiadają właściwości magnetyczne dwubiegunowe, zatrzaskowe lub jednobiegunowe. Wbudowany regulator napięcia może pracować stabilnie w zakresie napięcia zasilania od 3,8 V DC do 30 V DC. Czujniki te mogą stale dostarczać prąd absorpcji 20 mA i mogą być recyklingowane do maksymalnie 50 mA. Funkcja 3,8 V umożliwia zastosowanie w wielu potencjalnych aplikacjach niskonapięciowych. Cyfrowy wyjście typu absorpcyjnego z otwartym kolektorem można łatwo podłączyć do różnych obwodów elektronicznych. Wszystkie listy katalogowe mogą pracować w temperaturach do 150°C [302°F]. Ze względu na elastyczność projektowania

Seria SS400: Typ TO-92 płaski:

SS4XX: Standardowy prosty wyprowadzenie, luzem

SS4XX-L: Długi prosty wyprowadzenie, luzem

SS4XX-T2: Uformowane wyprowadzenie, ammopack z taśmą kasetową

SS4XX-T3: Standardowy prosty wyprowadzenie, ammopack z taśmą kasetową

SS4XX-S: Montaż powierzchniowy, luzem

SS4XX-SP: Montaż powierzchniowy, taśma kieszonkowa i rolki

Seria SS500: SOT-89B, taśma kieszonkowa i rolki

Specyfikacja techniczna

Nazwa serii: SS500

Jednobiegunowy typ napędu magnetycznego

Maksymalne napięcie wyjściowe wynosi 0,4 V DC

Prąd wyjściowy wynosi 20 miliamperów

Wyjście typu absorpcyjnego

Temperatura przechowywania: -50°C do 150°C [-58°F do 302°F]

Punkt przełączania 75 minut (25°C)

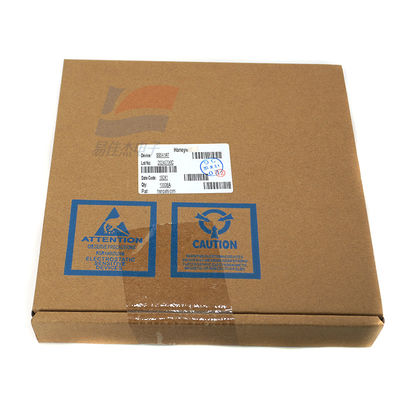

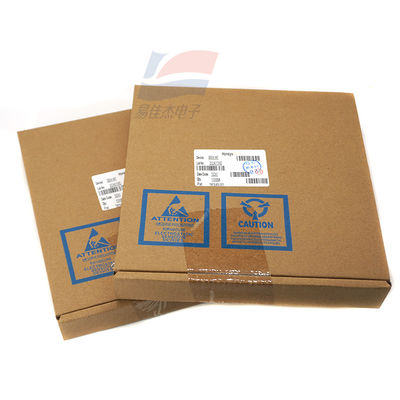

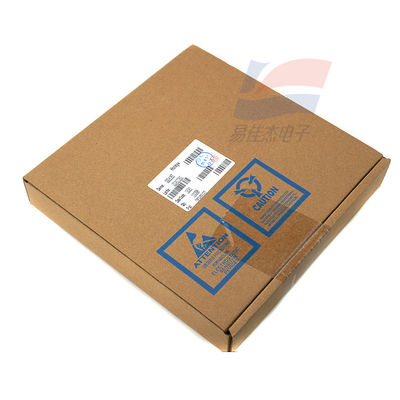

Typ opakowania SOT-89B, taśma kieszonkowa i rolki, 1000 sztuk na rolkę

Czas przełączania zmniejszony (o 90% do 10%) do 1,5 μs

Kategoria produktu: Cyfrowy czujnik położenia Halla IC

Napięcie zasilania wynosi od 3,8 V DC do 30 V DC

Maksymalny prąd zasilania wynosi 10,0 mA

Maksymalny prąd upływu wynosi 10 μA

Temperatura pracy: -40°C do 150°C [-40°F do 302°F]

Maksymalny punkt pracy wynosi 180 G (przy 25°C)

Różnicowy 25 minut (25°C)

Czas przełączania zwiększony (od 10% do 90%) do 1,5 μs

Dostępność na całym świecie

Funkcja produktu

Czterobiegunowa konstrukcja układu Halla może w największym stopniu zminimalizować naprężenia mechaniczne

Składniki magnetyczne z kompensacją temperatury mogą zapewnić stabilną pracę w szerokim zakresie temperatur od -40°C do 150°C [-40°F do 302°F]

Szeroki zakres napięć zasilania, od 3,8 V DC do 30 V DC, zapewniający elastyczność zastosowania

Cyfrowe wyjście typu otwarty kolektor, wygodne do podłączenia z różnymi powszechnymi obwodami elektronicznymi

Wersja o wysokiej czułości może być stosowana w potencjalnych zastosowaniach wymagających wysokiej precyzji lub szerokich szczelin

Magnetyzm dwubiegunowy, zatrzaskowy lub jednobiegunowy

Zastosowanie

Przemysł

Pomiar prędkości i prędkości obrotowej

Tachometr, licznik

Pomiar przepływu

Komutacja silnika bezszczotkowego DC

Sterowanie silnikiem i wentylatorem

Sterowanie robotami

Transport:

Pomiar prędkości i obrotów na minutę (RPM)

Tachometr, licznik

Sterowanie silnikiem i wentylatorem

Elektryczne podnośniki szyb

Górna pozycja dachu kabrioletu

Opieka medyczna

Zespół silnika

- sterowanie dozowaniem
