Czujnik temperatury i wilgotności AM2302 do kontroli środowiska domowego dla hodowli zwierząt domowych/gospodarskich

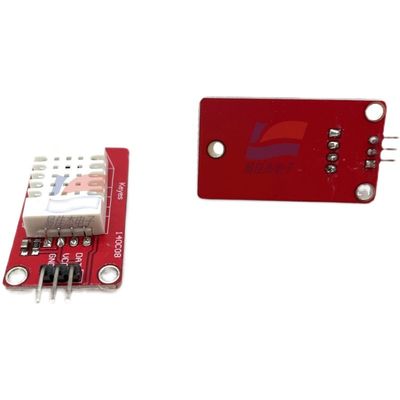

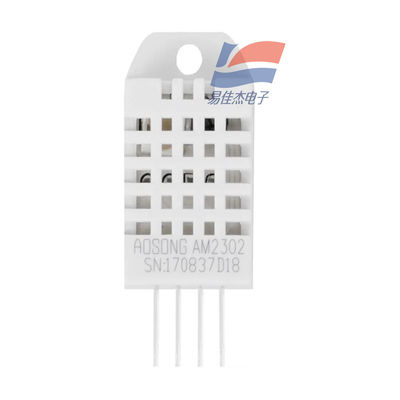

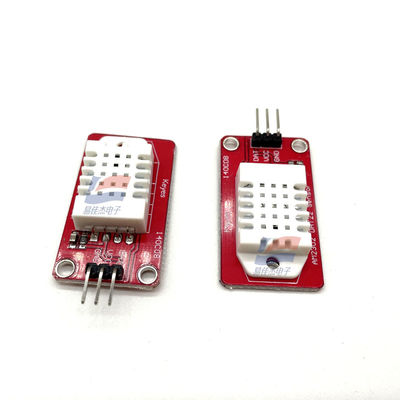

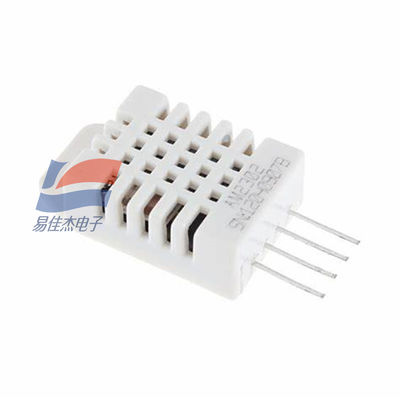

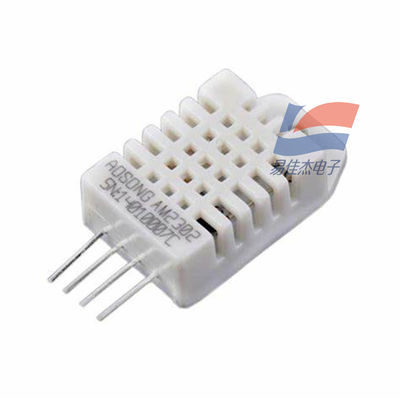

AM2302 Kompozytowy czujnik temperatury i wilgotności

1. Przegląd:

AM2302 to kombinowany czujnik temperatury i wilgotności z kalibrowanym sygnałem cyfrowym.Wykorzystuje specjalistyczną technologię pozyskiwania modułów cyfrowych i technologię czujników temperatury i wilgotności, zapewniając niezwykle wysoką niezawodność i doskonałą stabilność długoterminową.

2Zasada działania:

Czujnik składa się z pojemnościowego elementu czujnika wilgotności, precyzyjnego elementu czujnika temperatury i wydajnego 8-bitowego mikrokontrolera.Współczynniki kalibracyjne są przechowywane w mikrokontrolerze jako program, które są wywoływane podczas przetwarzania wykrytych sygnałów wewnątrz czujnika.

3. napięcie zasilania:

3.3 - 6V

4/ Przekaz sygnału:

• Przyjmuje jednoprzewodowy interfejs seryjny z 40-bitową transmisją danych (najpierw MSB).
• Czas komunikacji: około 5 ms na cykl.
• Format danych: 16-bitowe dane dotyczące wilgotności + 16-bitowe dane dotyczące temperatury + 8-bitowa suma kontrolna.

5Zakres i dokładność pomiarów:

• wilgotność:
  • Zakres: 0-100% RH
  • Dokładność: 2 - 5% RH
• Temperatura:
  • Zakres: -40 - 80°C
  • Dokładność: ±0,5°C

6. Zużycie energii:

20,5 mA maksymalnie (w trakcie konwersji, tj. podczas żądania danych)

7Wymiary:

• Główna część: 27 mm x 59 mm x 13,5 mm
• Długość kabla: 23 cm

8Czas reakcji:

• Dane o temperaturze i wilgotności odczytywane przez gospodarza z AM2302 są zawsze poprzednią wartością pomiaru.
• Jeżeli odstęp między dwoma pomiarami jest długi, należy odczytywać dwa razy z rzędu i przyjąć drugą wartość jako dane w czasie rzeczywistym.
• Minimalna prędkość pomiędzy odczytami: 2 sekundy.

9. Opis interfejsu:

• Zazwyczaj zawiera 3 - 5V pin zasilania, pin danych i pin uziemienia.
• Chociaż wykorzystuje jeden przewód do przesyłania danych, nie jest on kompatybilny z autobusem Dallas 1.
• W przypadku wielu czujników każdy musi mieć niezależny pin danych.
• Czujnik ma wewnętrznie rezystor odciągający o mocy 5,1 kΩ łączący VCC i pin danych, więc zewnętrzne rezystory odciągające są na ogół niepotrzebne.
