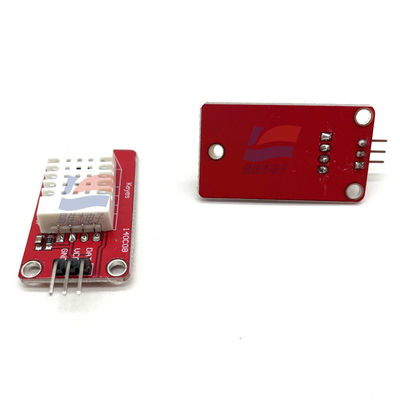

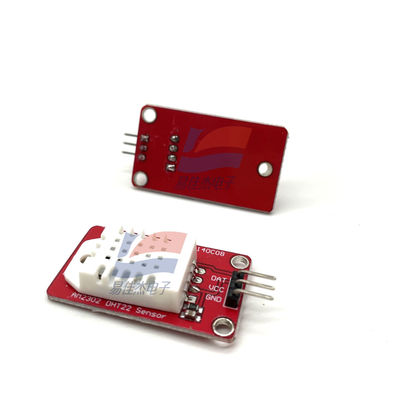

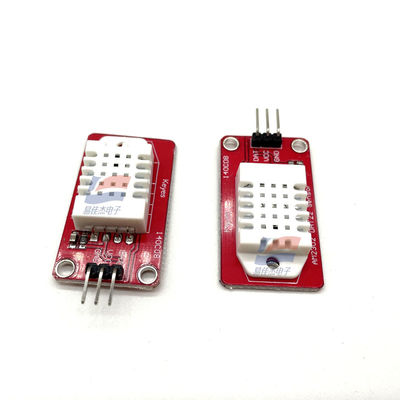

Cyfrowy czujnik temperatury i wilgotności DHT22 do automatyki przemysłowej urządzeń domowych i stacji pogodowych

                                          Czujnik temperatury i wilgotności cyfrowej DHT22

Przegląd:

DHT22, znany również jako AM2302 lub RHT03, to skalibrowany cyfrowy czujnik temperatury i wilgotności, który wykorzystuje standardowy interfejs jednoprzewodowy do wykrywania temperatury i wilgotności otoczenia.

Cechy:

• Wysoka precyzja:
  • Wilgotność: Zakres pomiaru 0% - 99,9%RH, dokładność ±2%RH.
  • Temperatura: Zakres pomiaru -40°C - 80°C, dokładność ±0,5°C.
• Wysoka niezawodność: Wykorzystuje specjalistyczną technologię akwizycji modułu cyfrowego oraz technologię czujników temperatury i wilgotności, aby zapewnić wysoką niezawodność i doskonałą długoterminową stabilność.
• Niski pobór mocy: Wykazuje bardzo niski pobór mocy, odpowiedni do różnych zastosowań z surowymi wymaganiami dotyczącymi zasilania.
• Transmisja na duże odległości: Odległość transmisji sygnału może sięgać ponad 20 metrów.

Charakterystyka elektryczna:

• Napięcie robocze: 3,3V - 5,5V (zalecane zasilanie 5V).
• Prąd roboczy:
  • Podczas pomiaru: 1 - 1,5mA.
  • W trybie czuwania: 40 - 50μA.
• Sygnał wyjściowy: Sygnał cyfrowy, przesyłany przez magistralę jednoprzewodową.

Charakterystyka fizyczna:

• Wymiary: 27mm x 59mm x 13,5mm.
• Waga: Około 2,4g (tylko czujnik DHT22).
• Definicja pinów: Zazwyczaj 4 piny:
  • VCC (pin zasilania), DATA (pin danych), NC (pin niepodłączony), GND (pin masy).

Obszary zastosowań:

• HVAC (ogrzewanie, wentylacja i klimatyzacja): Monitoruje i kontroluje temperaturę i wilgotność w pomieszczeniach, aby zapewnić komfortowe środowisko.
• Sprzęt AGD: Takie jak inteligentne nawilżacze, osuszacze, klimatyzatory itp., automatycznie dostosowujące tryby pracy w oparciu o warunki otoczenia.
• Medycyna: Monitoruje temperaturę i wilgotność w oddziałach szpitalnych, pomieszczeniach do przechowywania leków itp., aby zapewnić bezpieczeństwo medyczne i jakość leków.
• Stacje pogodowe: Jako część sprzętu do monitorowania meteorologicznego, zbieranie danych o temperaturze i wilgotności otoczenia do prognozowania pogody i badań klimatycznych.
• Automatyka przemysłowa: Monitoruje temperaturę i wilgotność w warsztatach produkcyjnych, magazynach i innych środowiskach przemysłowych, aby zapewnić stabilność procesów i jakość produktów.

Środki ostrożności:

• Przy zasilaniu 3,3V długość kabla nie powinna przekraczać 1 metra, aby uniknąć błędów pomiarowych spowodowanych spadkiem napięcia w linii.
• Częstotliwość próbkowania czujnika nie powinna przekraczać 0,5 Hz, tj. nowe dane można uzyskać tylko raz na 2 sekundy.
• Zalecane środowisko przechowywania: Temperatura 10°C - 40°C, wilgotność poniżej 60%RH.
