SHT20 cyfrowy czujnik wilgotności temperatury do zbierania danych o wilgotności temperatury środowiska

                                                Cyfrowy czujnik temperatury i wilgotności SHT20

Cechy:

• Wysoka precyzja:
• Wilgotność: Typowa dokładność ±3% RH.
• Temperatura: Typowa dokładność ±0,3°C.
• Szeroki zakres napięcia: Działa w zakresie od 2,1 V do 3,6 V, nadaje się do różnorodnych zastosowań.
• Niskie zużycie energii: Idealny do urządzeń zasilanych bateryjnie (np. prąd w trybie uśpienia od 0,15–0,4 μA).
• Wyjście cyfrowe: Wykorzystuje standardowy interfejs I²C do łatwego podłączenia do mikrokontrolerów i urządzeń cyfrowych.
• Konfigurowalna rozdzielczość: Rozdzielczość regulowana za pomocą poleceń (maks. 12/14-bit dla wilgotności/temperatury, min. 8/12-bit).
• Wysoka niezawodność: Każdy czujnik jest indywidualnie kalibrowany i testowany, z doskonałą długoterminową stabilnością i funkcją sumy kontrolnej dla niezawodnej komunikacji.

Parametry techniczne:

• Zakres pomiarowy:
  • Wilgotność: 0–100% RH.
  • Temperatura: -40–125°C.
• Czas odpowiedzi:
  • Wilgotność: 8 s (τ63%).
  • Temperatura: 5–30 s (τ63%).
• Prąd zasilania:
  • Podczas pomiaru: Typowo 300 μA, maks. 330 μA.
  • Tryb uśpienia: Typowo 0,15–0,4 μA.
• Specyfikacje opakowania:
  • Dostępne w rolkach po 1500 lub 5000 sztuk.

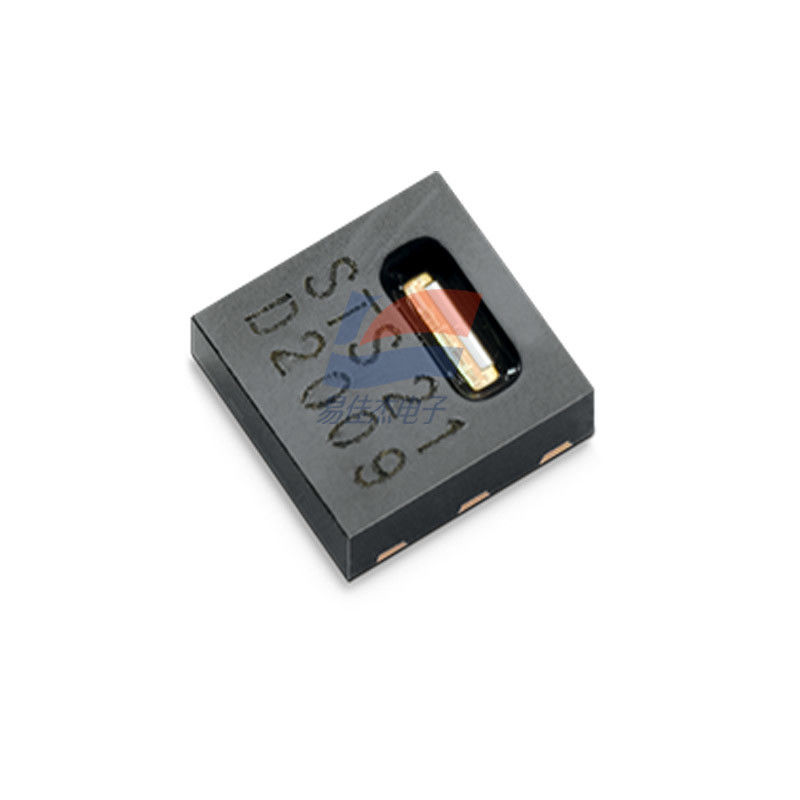

  • Opakowanie DFN (Dual Flat No-Lead): 3×3×1,1 mm³, kompatybilne z lutowaniem rozpływowym.

Obszary zastosowań:

• Rejestratory danych: Zbieranie danych o temperaturze i wilgotności otoczenia do analizy.
• Nadajniki: Konwersja sygnałów temperatury/wilgotności do standardowych formatów do transmisji na duże odległości.
• Automatyczne sterowanie procesami: Precyzyjne monitorowanie i sterowanie warunkami otoczenia w produkcji przemysłowej.
• Przemysł motoryzacyjny: Używany do monitorowania środowiska w pojazdach i sterowania systemem klimatyzacji.
• Sterowanie budynkami i HVAC: Monitorowanie i regulacja klimatu wewnętrznego dla komfortu i efektywności energetycznej.
• Przemysł energetyczny: Monitorowanie temperatury/wilgotności w środowiskach pracy urządzeń energetycznych w celu zapewnienia bezpieczeństwa.
• Pomiar i testowanie: Służą jako standardowe urządzenia do pomiaru temperatury/wilgotności do kalibracji.
• Przemysł farmaceutyczny: Monitorowanie środowisk przechowywania i produkcji w celu zapewnienia jakości.

Dodatkowe uwagi:

• Protokół komunikacyjny:
• Adres I²C: 0x40 (domyślnie).
• Polecenia obejmują wyzwalacze pomiaru (np. 0xF3 dla temperatury, 0xF5 dla wilgotności) i miękki reset (0xFE).
• Certyfikaty: Zgodność z RoHS, spełnia normy REACH.
• Odnośnik do karty katalogowej: Szczegółowe diagramy czasowe i obwody aplikacyjne można znaleźć w oficjalnej dokumentacji Sensirion (np. Karta katalogowa SHT20 V5.0).
