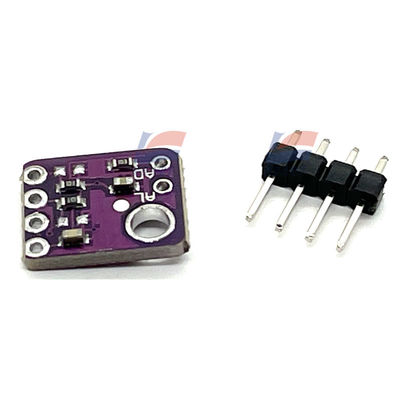

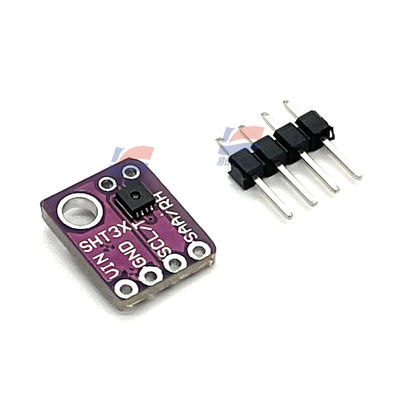

Cyfrowy czujnik temperatury i wilgotności SHT31 do urządzeń inteligentnego domu i HVAC

Cyfrowy czujnik wilgotności temperatury SHT31

Informacje ogólne:

• Model: SHT31
• Producent: Sensirion
• Typ czujnika: Cyfrowa wilgotność i czujnik temperatury
• Pakiet: dfn8_2.5x2.5mm_ep, o wielkości 2,5 mm × 2,5 mm i wysokości 0,9 mm4.
• Zgodność Rohs: Tak4.
• Klasa motoryzacyjna: AEC - Q100 Qualified4.

Charakterystyka elektryczna:

• Napięcie zasilania (VDD): 2.15 - 5,5V1.
• Prąd operacyjny: <1,5MA2.
• Prąd gotowości: 1,7 μA4.
• Interfejs: I²c, z maksymalną prędkością komunikacji 1MHz1.

Wydajność pomiaru:

• Zakres pomiaru temperatury: -40 - 125 ° C1.
• Dokładność temperatury: ± 0,2 ° C (w 0–90 ° C) 2.
• Zakres pomiaru wilgotności: 0 - 100%RH2.
• Dokładność wilgotności: ± 2%RH (w 25 ° C) 2.
• Czas odpowiedzi: 8s (wilgotność) 4.
• Powtarzalność: ± 0,1%RH (wilgotność), ± 0,1 ° C (temperatura).
• Histereza: <1%RH.
• Stabilność długoterminowa: <1%RH/rok.

Parametry środowiskowe:

• Temperatura robocza: -40 - 125 ° C1.
• Temperatura przechowywania: -50 - 150 ° C4.
• Wilgotność operacyjna: 0 - 100%RH (nie skondensowanie).

Wymiary fizyczne:

• Rozmiar opakowania (L × W × H): 2,5 mm × 2,5 mm × 0,9 mm4.
• Typ montażu: SMT4.

Czas interfejsu:

• Czas uruchamiania: -
• Cykl pomiaru: -
• I²c
• Format danych: 16 - Bit (MSB First) + 8 - Bit CRC Sumo kontrolne.

1. Elektronika konsumpcyjna:

• Inteligentne urządzenia domowe: używane w inteligentnych nawilżaczach, osuszających i automatycznych systemach regulacji temperatury/wilgotności dla klimatyzatorów/wentylatorów, umożliwiając inteligentną kontrolę poprzez monitorowanie parametrów środowiskowych w czasie rzeczywistym.
• Monitorowanie urządzeń do noszenia i zdrowia: zintegrowane z inteligentnymi zegarkami i opaskami fitness w celu monitorowania temperatury powierzchni ciała i noszenia wilgotności środowiska, pomagania w zarządzaniu zdrowia sportowym (np. Analiza statusu potu).
• Urządzenia gospodarstwa domowego i kuchenne: Monitorowanie temperatury/wilgotności dla lodówek, piekarników i skrzynek do przechowywania żywności w celu utrzymania optymalnych warunków ochrony.

2. Kontrola przemysłowa i automatyzacja:

• Systemy monitorowania środowiska: Monitorowanie temperatury/wilgotności w czasie rzeczywistym w warsztatach fabrycznych i magazynach, aby zapewnić stabilne środowiska operacyjne dla precyzyjnych instrumentów i magazynowania komponentów elektronicznych.
• HVAC (ogrzewanie, wentylacja i klimatyzacja): reguluje komfort wewnętrzny i optymalizuje zużycie energii w budynkach komercyjnych poprzez dostosowanie wentylacji w oparciu o wilgotność.
• Monitorowanie stanu sprzętu przemysłowego: monitoruje wewnętrzne temperatury silników i rozdzielnicy, aby zapobiec przegrzaniu lub zapobieganie korozji w wilgotnych środowiskach.

3. Motoryzacyjny i transport:

• Kontrola środowiska w pojazdach: Wyczuwanie temperatury/wilgotności dla systemów klimatyzacji samochodu w celu osiągnięcia automatycznej kontroli klimatu i integracji z zarządzaniem jakością powietrza (np. Reznkowanie i oczyszczanie powietrza).
• Silnik i monitorowanie akumulatora: Monitorowanie temperatury dla nowych pakietów akumulatorów pojazdów energetycznych (zapewniające bezpieczne ładowanie i zasięg) lub wykrywanie wilgotności w systemach wlotowych silnika.
• Zgodność z klasy motoryzacyjnej: spełnia standardy AEC-Q100 w celu długoterminowego stabilnego działania w elektronice pojazdów (np. Pulpity nawigacyjne, moduły czujników).

4. Medical & Research:

• Sprzęt i środowiska medyczne: Monitorowanie temperatury/wilgotności na oddziałach szpitalnych, inkubatorach i farmaceutycznych szafkach do przechowywania (np. Logowanie danych do transportu łańcucha chłodniczego szczepionki).
• Sprzęt laboratoryjny i badawczy: precyzyjna kontrola komorów temperatury/wilgotności i urządzeń do symulacji klimatu lub zbieranie parametrów środowiskowych do eksperymentów biologicznych (np. Wzrost roślin, kultura drobnoustrojów).

5. Hodowla rolnictwa i zwierząt:

• Uprawa szklarni: monitoruje temperaturę/wilgotność szklarni w celu automatycznego kontrolowania wentylacji i nawadniania, optymalizując warunki wzrostu upraw warzyw i kwiatów.
• Hodowla zwierząt gospodarskich: Monitorowanie środowiska w gospodarstwach, aby zapobiec pleśniom w świniowych/koopiach i stresie z ekstremalnych temperatur, poprawia wydajności hodowli.

6. Meteorologia i sprzęt zewnętrzny:

• Przenośne stacje pogodowe: Kolekcja temperatury/wilgotności dla urządzeń ręcznych lub stacji na małą pogodę, używaną w operacjach na zewnątrz, turystyce lub wczesne ostrzeżenie o katastrofie.
• Ochrona urządzeń zewnętrznych: Monitorowanie wilgoci dla zewnętrznych pudełek dystrybucji energii i stacje bazowe komunikacyjne, aby zapobiec wysokiej wilgotności uszkodzenia.

7. Specjalne zastosowania branżowe:

• Aerospace & Defense: Monitorowanie temperatury/wilgotności w przedziałach sprzętu (spełnianie trudnych wymagań środowiskowych) lub moduły wykrywania środowiska UAV.
• Ochrona reliktów kulturowych: kontrola środowiska w muzeach i archiwach w celu zachowania antyków, kaligrafii i starożytnych książek z wilgoci i suchości.

Podstawowe zalety dotyczące aplikacji:

• Wysoka precyzja i stabilność: dokładność temperatury ± 0,2 ° C i wilgotność ± 2%RH sprawiają, że jest odpowiedni do scenariuszy wymagających ścisłej kontroli środowiska.
• Szeroki zakres temperatur: działa od -40 ° C do 125 ° C, dostosowując się do ekstremalnych środowisk przemysłowych i motoryzacyjnych.
• Niskie zużycie energii: prąd gotowości tak niski jak 1,7 μA, idealny dla urządzeń IoT zasilanych baterią (np. Czujniki bezprzewodowe).
• Niezawodna komunikacja: Interfejs I²C z CRC kontrolną zapewnia integralność danych, obsługując szybką komunikację do 1 MHz.
