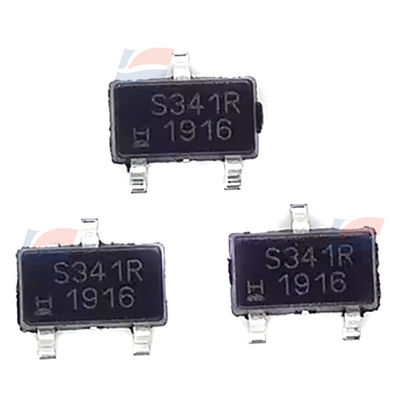

YJJ SS341RT Jednopołowy cyfrowy czujnik efektu Hall SOT23 3-pin jest stosowany w silnikach bez szczotek

Opis produktu:

SS341RT Jednobiegunowy cyfrowy czujnik efektu Hall'a SOT23 3-pin jest stosowany w silnikach bez szczotek

Charakterystyka:

SS340RT/SS440R sensor IC to małe i uniwersalne cyfrowe urządzenie o efekcie Halla obsługiwane przez pole magnetyczne magnesu stałego lub elektromagnetycznego.na północ (SS340RT) lub na południe (SS440R)Te jednobiegunowe Hall ics oferują trzy różne magnetyczne wrażliwości.

W celu spełnienia szerokiego zakresu potencjalnych zastosowań: • SS341RT i SS441R oferują najwyższą czułość, z typowym punktem pracy 75 G w temperaturze 25°C[77°F].

SS343RT i SS443R oferują umiarkowaną czułość, z typowym punktem pracy 135 G w temperaturze 25 ° C [77 ° F].

Czułość SS349RT i SS449R jest najniższa, z typowym punktem pracy 305 G w temperaturze 25 ° C. Czujniki te są dostępne w dwóch postaciach:• SS340RT posiada mały pakiet SOT-23 do mocowania powierzchni.

SS440R jest dostępny w opakowaniu typu TO-92.

Niewielki rozmiar SS340RT wymaga mniejszej powierzchni na płycie PC, co pozwala na wykorzystanie go do mniejszych komponentów.

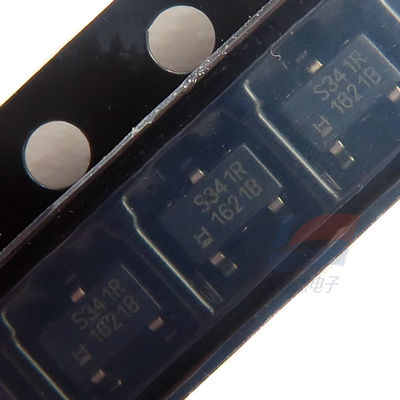

Seria SS340RT oferuje taśmy i rolki (3,000 na rolkę).

Jednobiegunowy czujnik Hall IC jest małym, wielofunkcyjnym cyfrowym urządzeniem efektu Hall, które może być sterowane przez pole magnetyczne magnesu stałego lub elektromagnety.Są one zaprojektowane tak, aby odpowiadały unipołowi z północy na południe i miały wysoki poziomMa wbudowaną ochronę odwrotnego połączenia polarnego, która może chronić urządzenie przed potencjalnym uszkodzeniem podczas montażu.

Szeroki zakres temperatur: -40 °C do 150 °C

Zwiększenie elastyczności programu aplikacji

Możliwość niskiego napięcia 3 V

Robustna konstrukcja układu IC z klasą ESD 2

Atrybut

Wartość numeryczna

Technologia cyfrowa

Plastera typu instalacji

Typ magnetyczny jest jednobiegunowy

Typ pakietu SOT 23

Liczba szpilów: 3

Numer części producenta SS341RT

Opis MAGNETYCZNY SŁUCZEK UNIPOLARNY SOT23-3

Opakowanie Digi-Reel?

Seria SS340RT

Funkcja Unipolar Switch

Efekt Technology Hall

Polaryzacja bieguna północnego

Zakres wykrywania: -13,5 mT, -1 mT.

Warunek badania -40 °C do 150 °C

napięcie - zasilanie 3V ~ 24V

Prąd - zasilanie (maksymalnie) 8mA

Prąd - wyjście (maksymalnie) 20mA

Rodzaj wyjścia Otwarty kolektor

Cechy -

Temperatura pracy: -40 °C do 150 °C (TA)

Typ montażu Nawierzchnia

Zestaw urządzeń dostawcy SOT-23-3

Pakiet / Sprawa TO-236-3, SC-59, SOT-23-3
