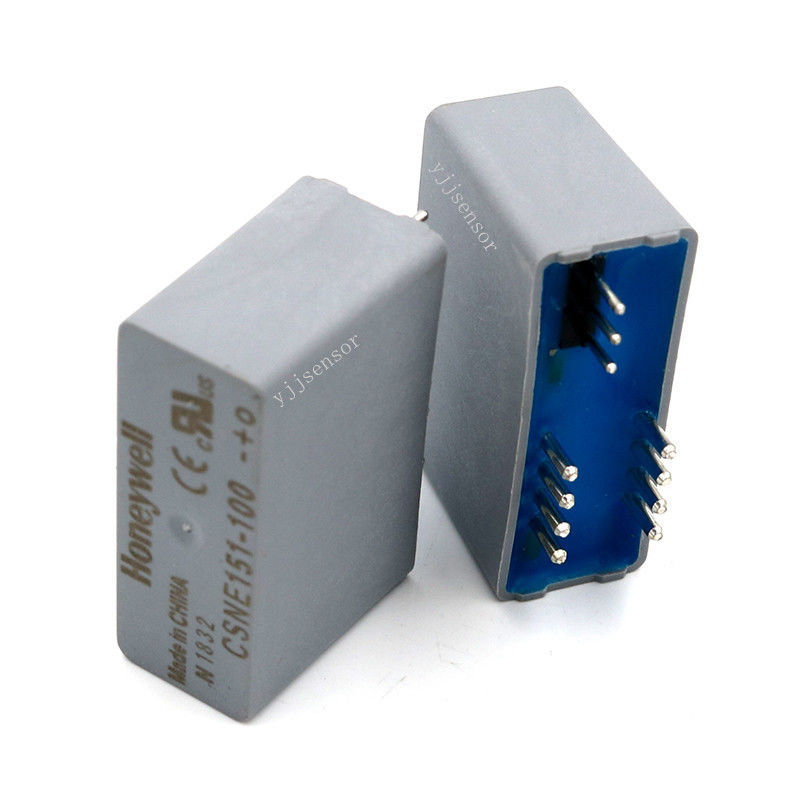

CSNE151-100 Czujnik prądu w pętli zamkniętej do elektroniki samochodowej i robotów

                           CSNE151-100 Czujnik prądu w pętli zamkniętej dla elektroniki samochodowej i robotów

Zasada działania:

Opiera się na zasadzie kompensacji magnetycznej, należy do czujników prądu w pętli zamkniętej typu magnetorezystancyjnego lub efektu Halla. Wykorzystując metodę zerowego strumienia (systemu sprzężenia zwrotnego), stale kontroluje strumień magnetyczny w rdzeniu czujnika do zera. Prąd wymagany do zrównoważenia zerowego strumienia jest proporcjonalny do prądu pierwotnego przepływającego przez przewodnik. Ten prąd w pętli zamkniętej, jako wyjście urządzenia, odzwierciedla prąd pierwotny pomniejszony przez współczynnik transformacji uzwojeń pierwotnego i wtórnego, który można przekształcić na napięcie za pomocą rezystora.

Parametry elektryczne:

• Prąd znamionowy: 25A.t rms.
• Zakres pomiarowy: 0~±50A.t rms, 0~±90A.t rms.
• Rezystancja pomiarowa: Przy zasilaniu ±15V, 54360Ω dla maks. ±25A, 54150Ω dla maks. ±50A, 5454Ω dla maks. ±90A.
• Prąd wyjściowy analogowy: 25mA.
• Przełożenie: 1-2-3-4:1000.
• Dokładność: +25°C @25A: 优于 ±0.25% In (lepsza niż ±0.25% prądu znamionowego).
• Napięcie zasilania: ±12 do 15V (±5%).

Dokładność - Parametry dynamiczne:

• Prąd przesunięcia zerowego: @+25°C: 优于 ±0.15mA (lepszy niż ±0.15mA).
• Dryft temperaturowy prądu przesunięcia: 0~70°C: 优于 ±0.6mA (lepszy niż ±0.6mA).
• Liniowość: 优于 ±0.2% (lepsza niż ±0.2%).
• Czas reakcji: @50%: 优于 200ns (lepszy niż 200ns).
• Szerokość pasma: DC do 200kHz.
• Śledzenie di/dt: 〉50A/μs.

Inne parametry:

• Izolacja elektryczna: 50Hz/1min, 5kV.
• Zakres temperatur pracy: -40°C…+85°C.
• Zakres temperatur przechowywania: -40°C…+90°C.
• Pobór prądu: 12 + prąd wyjściowy mA.
• Rezystancja wewnętrzna wtórna: (+70°C) 66Ω.
• Rezystancja wewnętrzna pierwotna: <1.25/zwój mΩ.
• Waga: 14g.
• Materiał obudowy czujnika: PBT z 30% włókna szklanego (klasa UL94-V0).

Cechy produktu:

• Wysoka dokładność pomiaru oparta na zasadzie kompensacji magnetycznej.
• Możliwość pomiaru prądu stałego, przemiennego lub pulsującego, o szerokim zastosowaniu.
• Izolacja elektryczna między obwodami pierwotnym/wtórnym, zapewniająca bezpieczeństwo i ochronę przed zakłóceniami.
• Mały prąd przesunięcia zerowego i niski dryft temperaturowy, utrzymujący stabilną wydajność w różnych warunkach temperaturowych.
• Krótki czas reakcji, umożliwiający szybkie i dokładne śledzenie zmian prądu w celu spełnienia wymagań pomiarowych dla szybko zmieniających się prądów.

Obszary zastosowań:

• Sektor przemysłowy: Monitorowanie i kontrola prądu dla urządzeń takich jak silniki, przetwornice częstotliwości i spawarki w celu zapewnienia normalnej pracy i bezpieczeństwa.
• Elektronika samochodowa: Stosowana w systemach zarządzania akumulatorami w pojazdach elektrycznych, systemach sterowania silnikiem samochodowym itp., do monitorowania prądu w celu zarządzania energią i diagnozy usterek.
• Komunikacja i sieci: Monitoruje prąd w systemach zasilania w celu zapewnienia stabilnego zasilania i efektywnego wykorzystania energii dla urządzeń komunikacyjnych.
• Robotyka: Stosowana w systemach napędowych robotów do precyzyjnego pomiaru prądu silnika w celu precyzyjnej kontroli ruchu robota.
