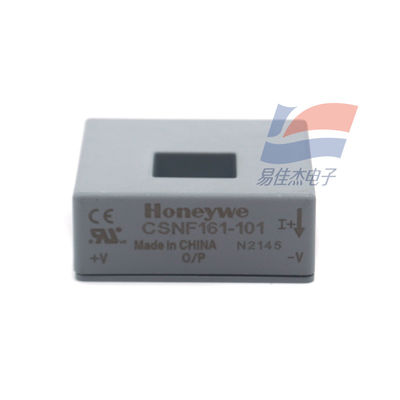

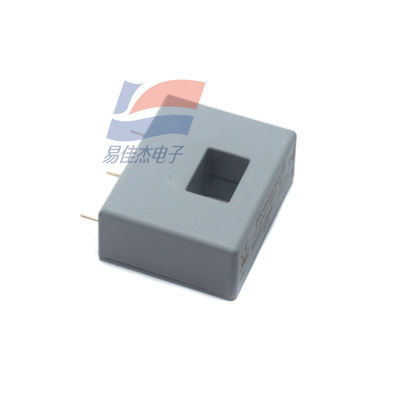

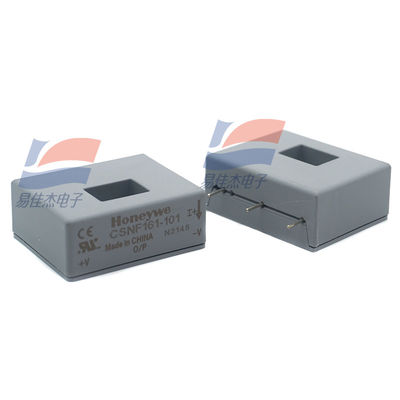

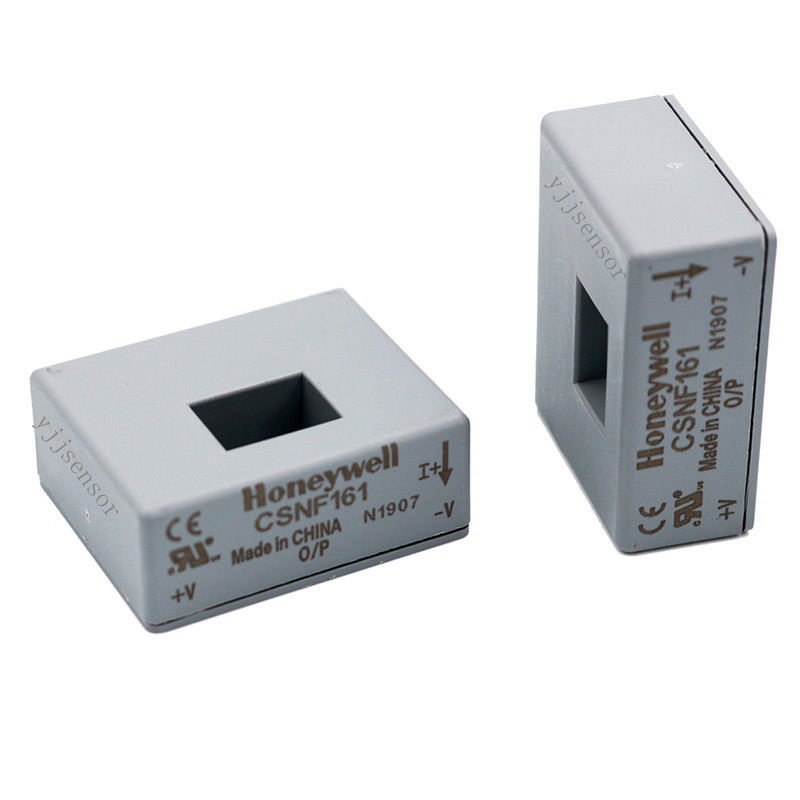

CSNF161 CSNF161-101 Czujnik prądu w pętli zamkniętej dla systemów sterowania odwołem

CSNF161 CSNF161-101 Czujnik prądu w pętli zamkniętej dla systemów sterowania odwołem

Informacje podstawowe:

• Model produktu: CSNF161-101
• Rodzaj czujnika: czujnik prądu o zamkniętej pętli oparty na efekcie Halla i metodzie bilansu fluksu zerowego (system zwrotny), który utrzymuje w rdzeniu czujnika zerowy strumień magnetyczny przez cały czas.

Zakres pomiarów:

• Prąd nominalny: 100A
• Zakres prądu mierzalnego: ±150A (przyjmuje pomiary prądu prądu stałego, bieżącego i impulsowego)

Charakterystyka produktu:

• Wysoka precyzja: dokładność do ±0,5%
• Szybka reakcja: czas reakcji < 0,5 μs
• Izolacja elektryczna: Wysoki stopień izolacji elektrycznej między obwodami podstawowymi i wtórnymi; napięcie izolacyjne: 3kVRMS/50kHz/1min
• Duża zdolność do przeciążenia: W stanie wytrzymać duże prądy przeciążenia
• Szeroki zakres temperatury pracy: od -40°C do +85°C

Warunki eksploatacji:

• napięcie zasilania: ±12V do ±15V DC (±5%)
• Oporność cewki: 30Ω

Obszary zastosowania:

• Napędy o zmiennej częstotliwości: Monitory prądu w napędach o zmiennej częstotliwości w celu zapewnienia normalnej pracy i ochrony urządzeń
• Ochrona przed prądem: monitorowanie prądu w czasie rzeczywistym w obwodach w celu uruchomienia mechanizmów ochrony, gdy prąd przekracza ustawione wartości
• Systemy zasilania: monitoruje prąd wyjściowy zasilania w celu zapewnienia stabilnego zasilania i ochrony
• Systemy sterowania zwrotami: zapewniają dokładne aktualne informacje dla systemów sterowania zwrotami w celu osiągnięcia precyzyjnej kontroli
• Robotika: nadaje się do systemów napędowych robotów do monitorowania prądu silnika, pomagającego w precyzyjnym sterowaniu ruchem i diagnozowaniu usterek
• Urządzenia spawalnicze: monitory prądu w sprzęcie spawalniczym w celu zapewnienia jakości spawania i bezpieczeństwa sprzętu
